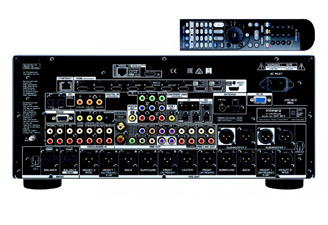

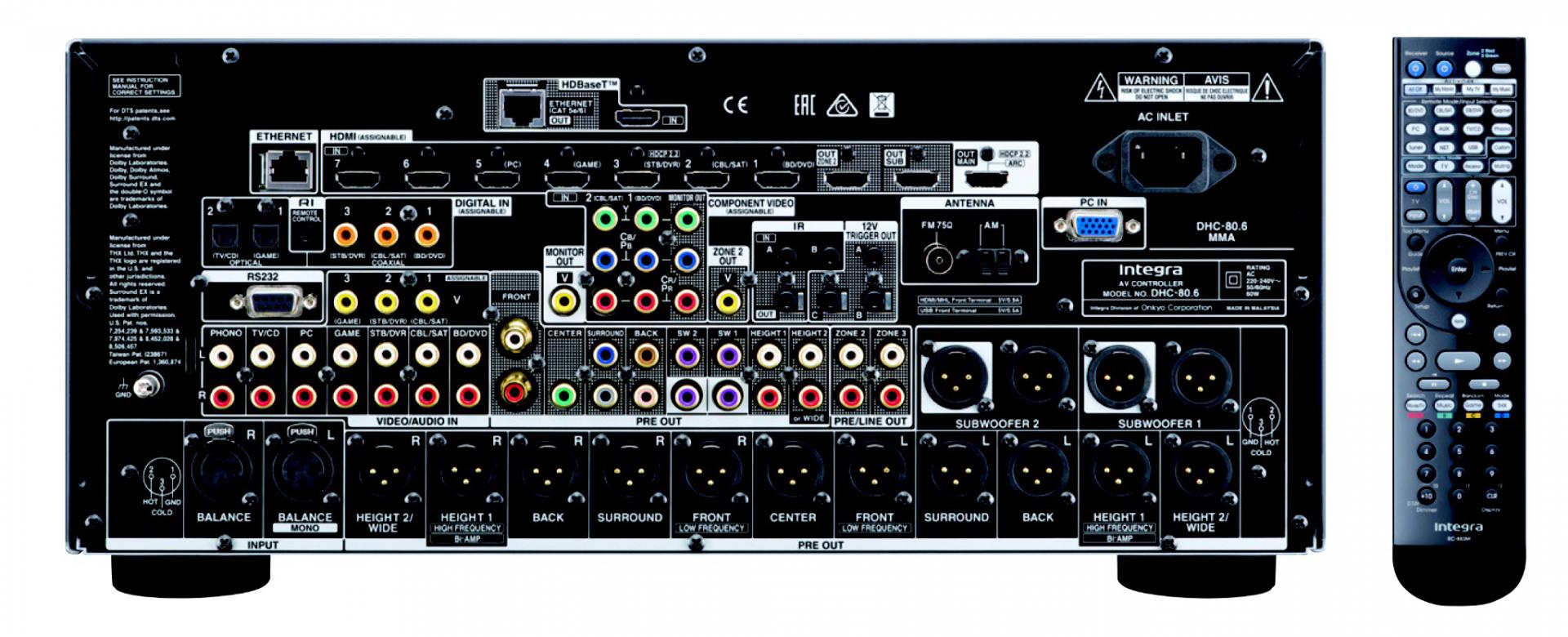

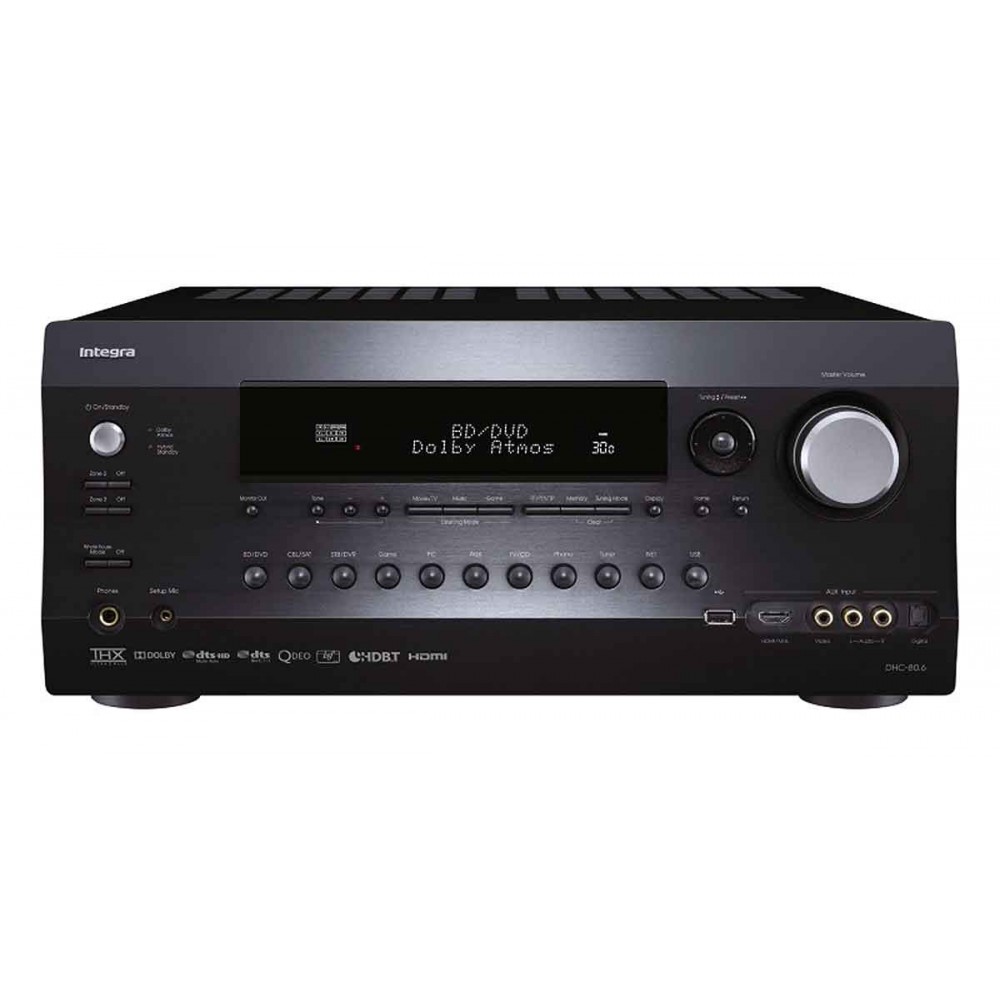

Integra DHC-80.6 / Onkyo PR-SC5530

Integra DHC-80.6 является полным аналогом Onkyo PR-SC5530 с точки зрения схемотехники, но изготовлен более качественно, а так же присутствуют небольшие программные изменения. Выпускается с конца 2014 года.

Его предшественник - Integra DHC-80.3 / Onkyo PR-SC5509, был уникальным аппаратом с точки зрения потенциала под модернизацию. Но он выпускался с 2011 года.

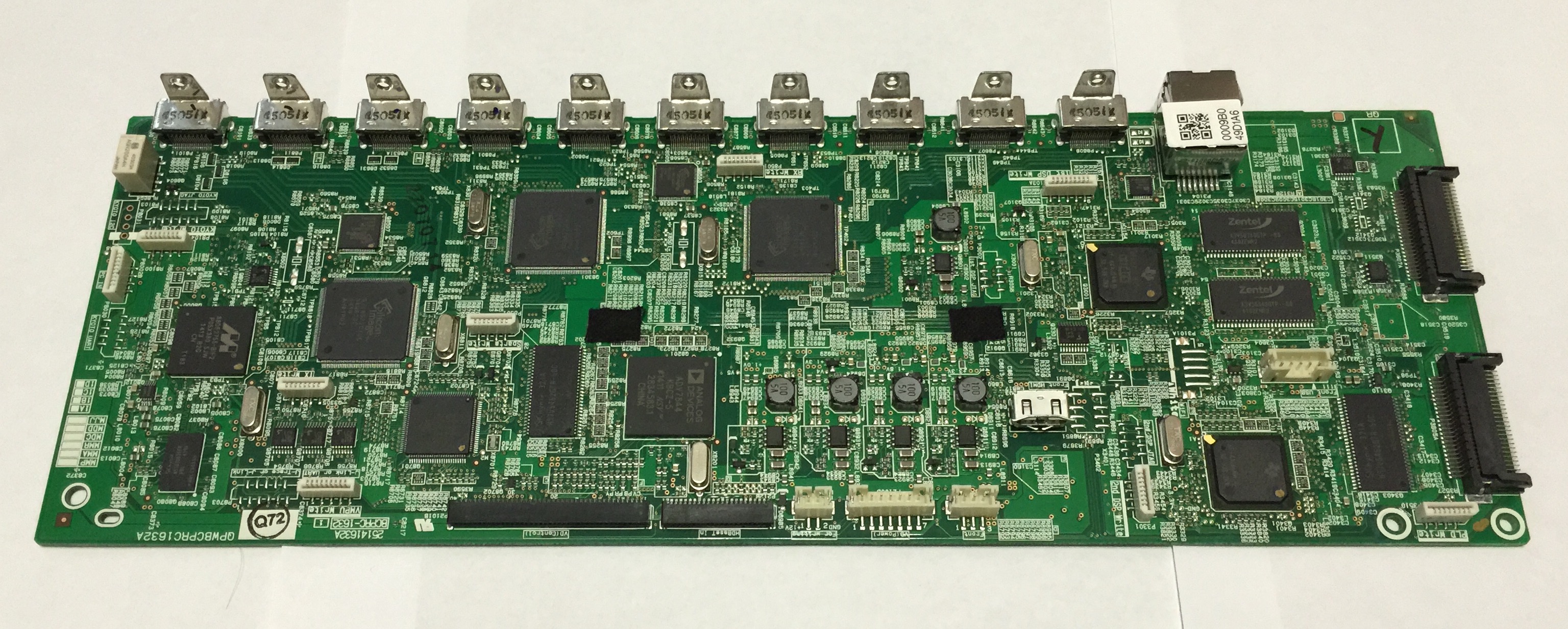

С того времени появились новые фишки. Такие как система Dolby Atmos и HDMI версии 2.0 c поддержкой разрешения видео 4K/60 Гц. Поэтому и был выпущен новый процессор в котором все это и реализовали. Плюс возможности по конфигурации акустических систем стали более широкие. Например, можно указать что акустика в потолке. Раньше такого не было.

С точки зрения звучания "из коробки" процессор не показал каких либо выдающихся способностей с точки зрения звучания многоканального звука и особенно стерео. Звучание относительно простое и не претендует на Hi-Fi и Hi-End.

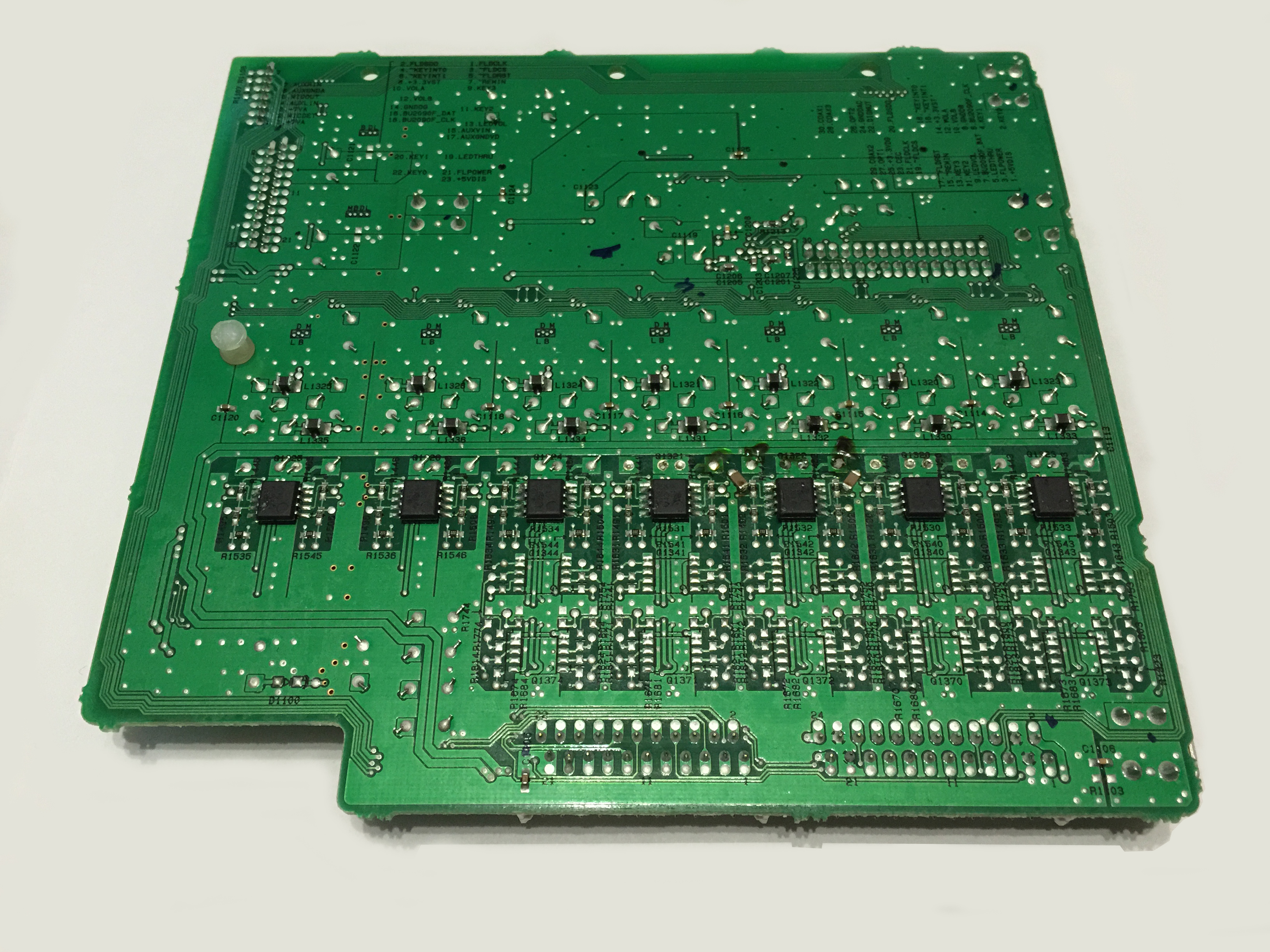

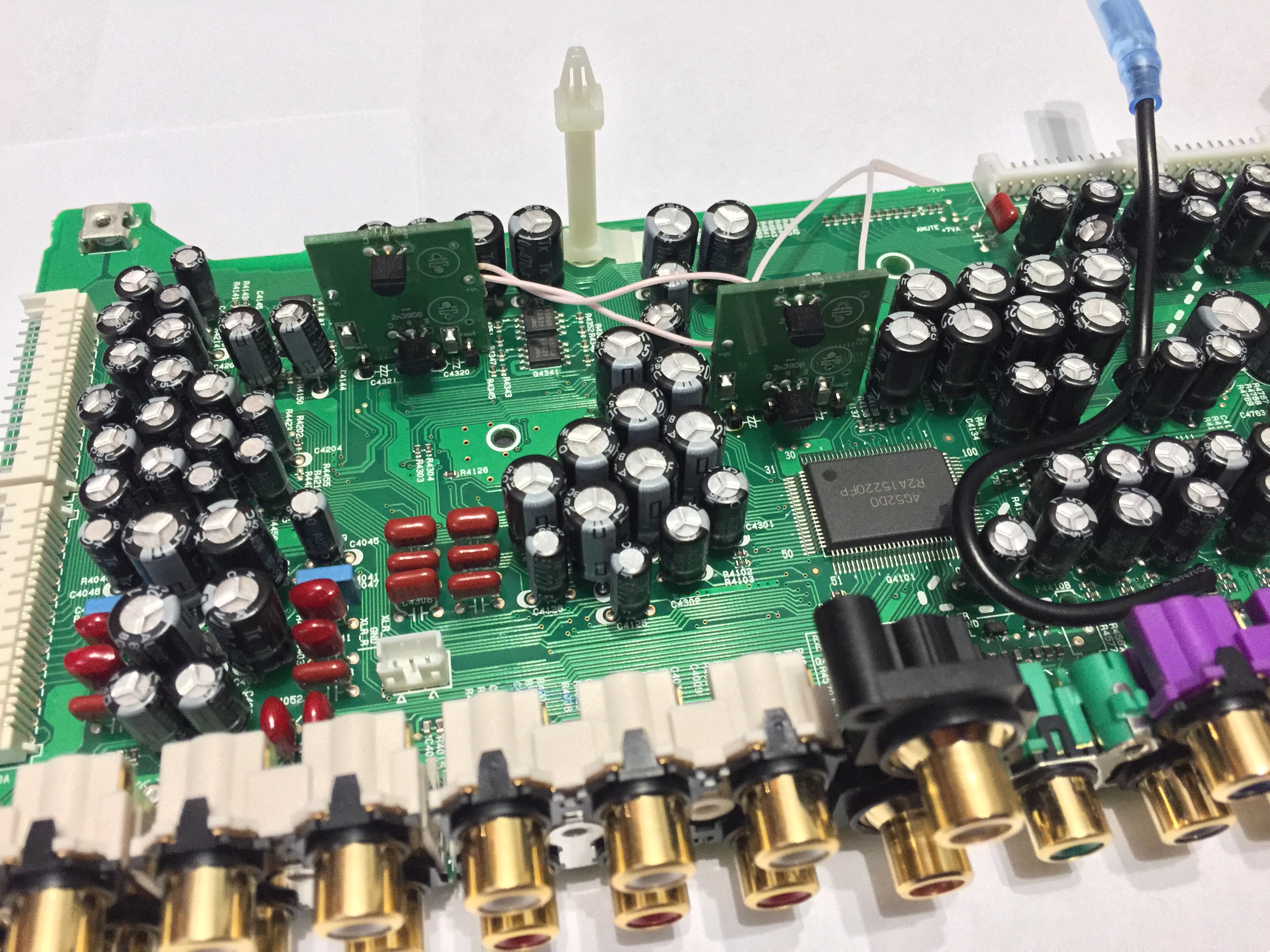

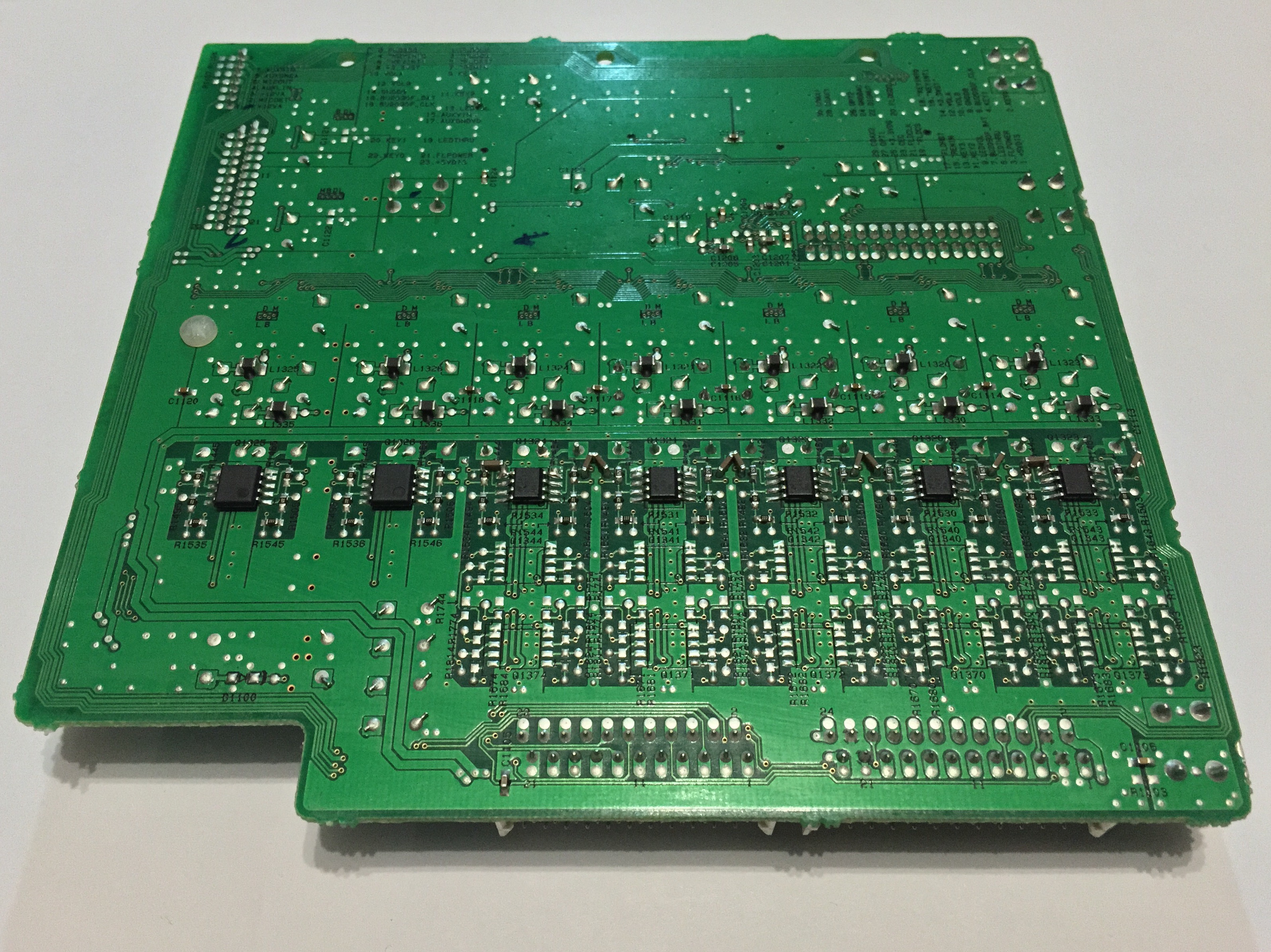

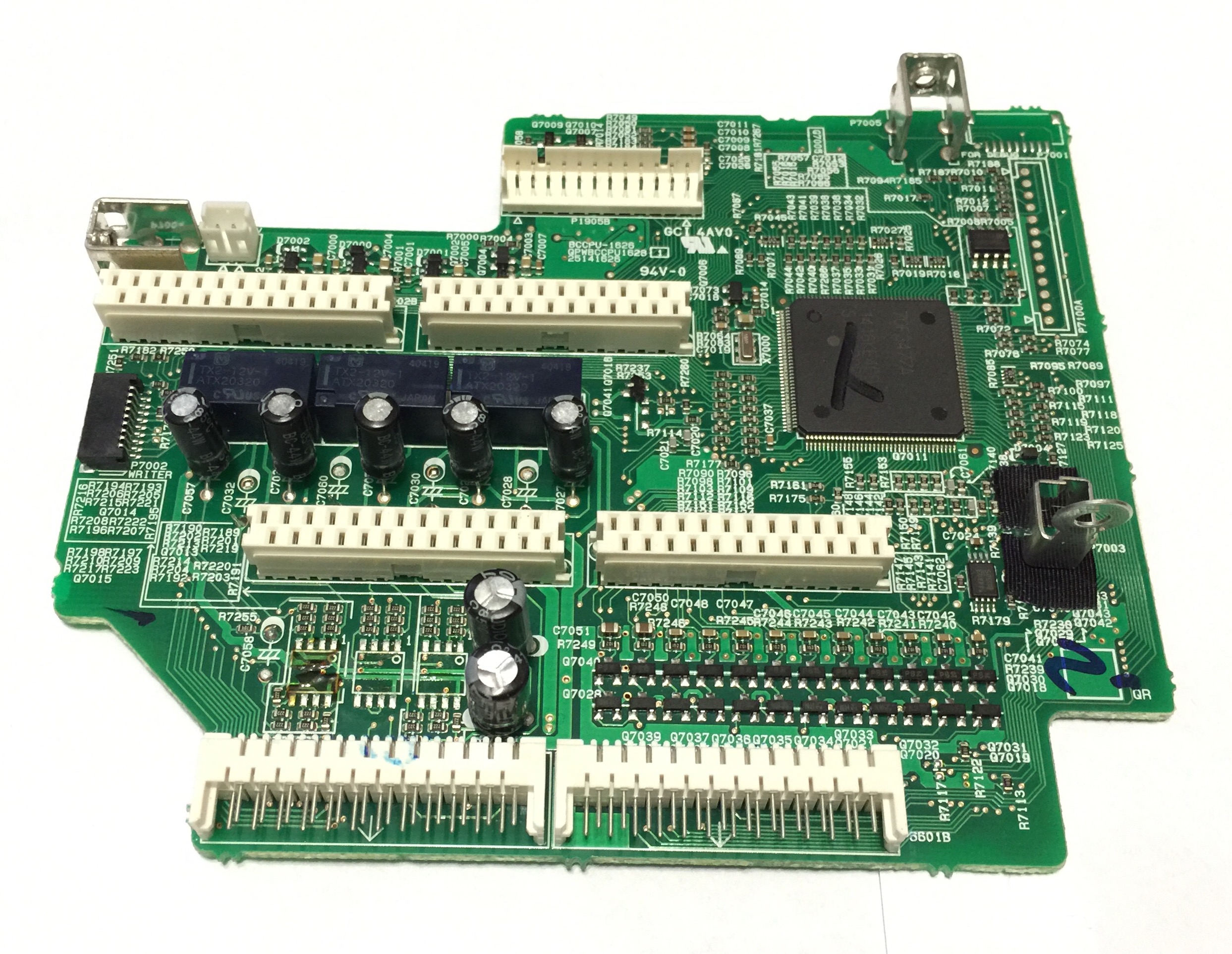

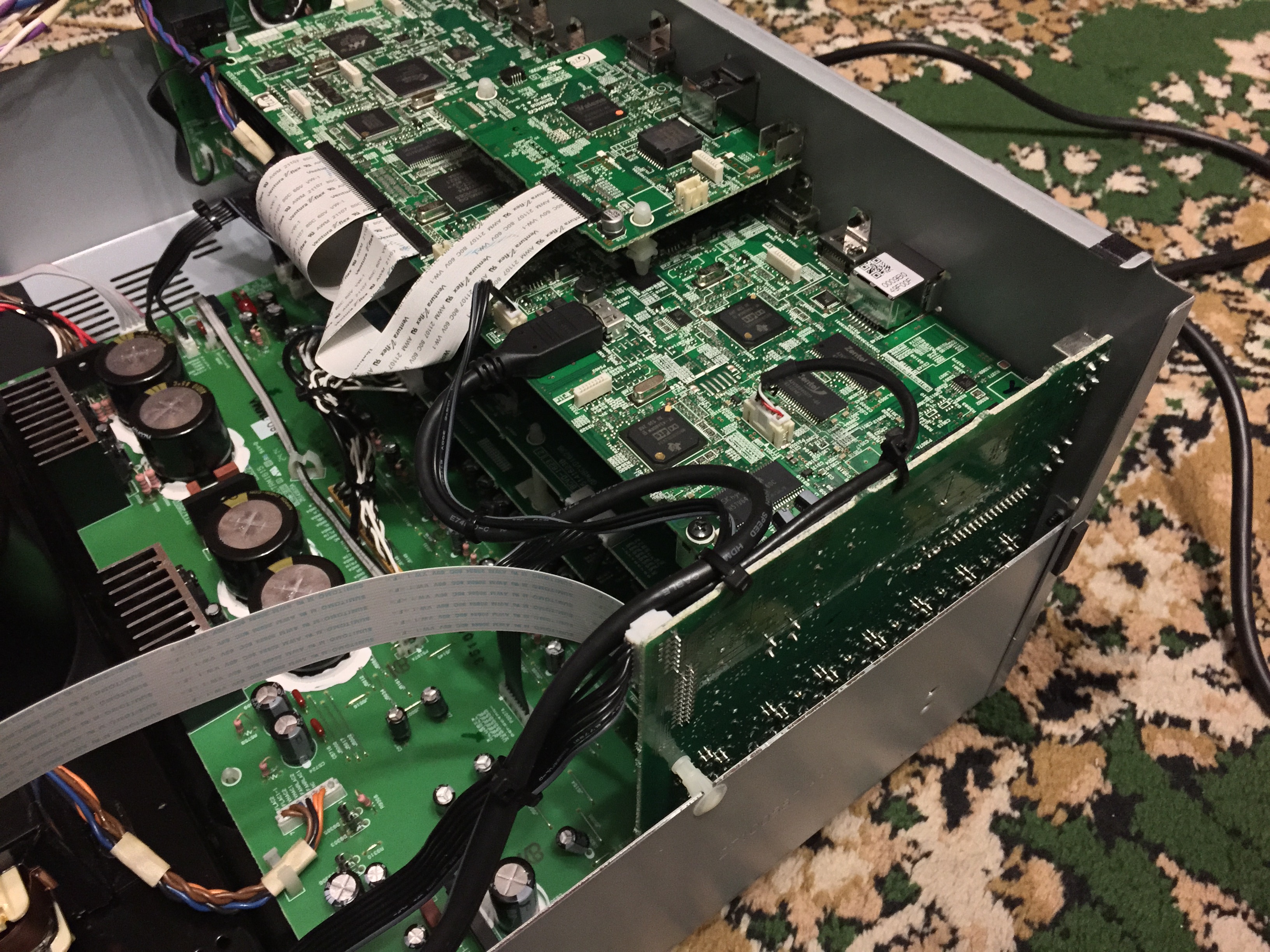

С точки зрения схемотехники существенных отличий нет от Integra DHC-80.3, кроме одного, был заменен регулятор громкости в предусилителе CS3318 на другой - R2A15220FP. Насколько он плох или хорош выяснить было сложно, так как спецификаций на него я не нашел. Поэтому пришлось выяснить это путем прослушивания процессора после модернизации.

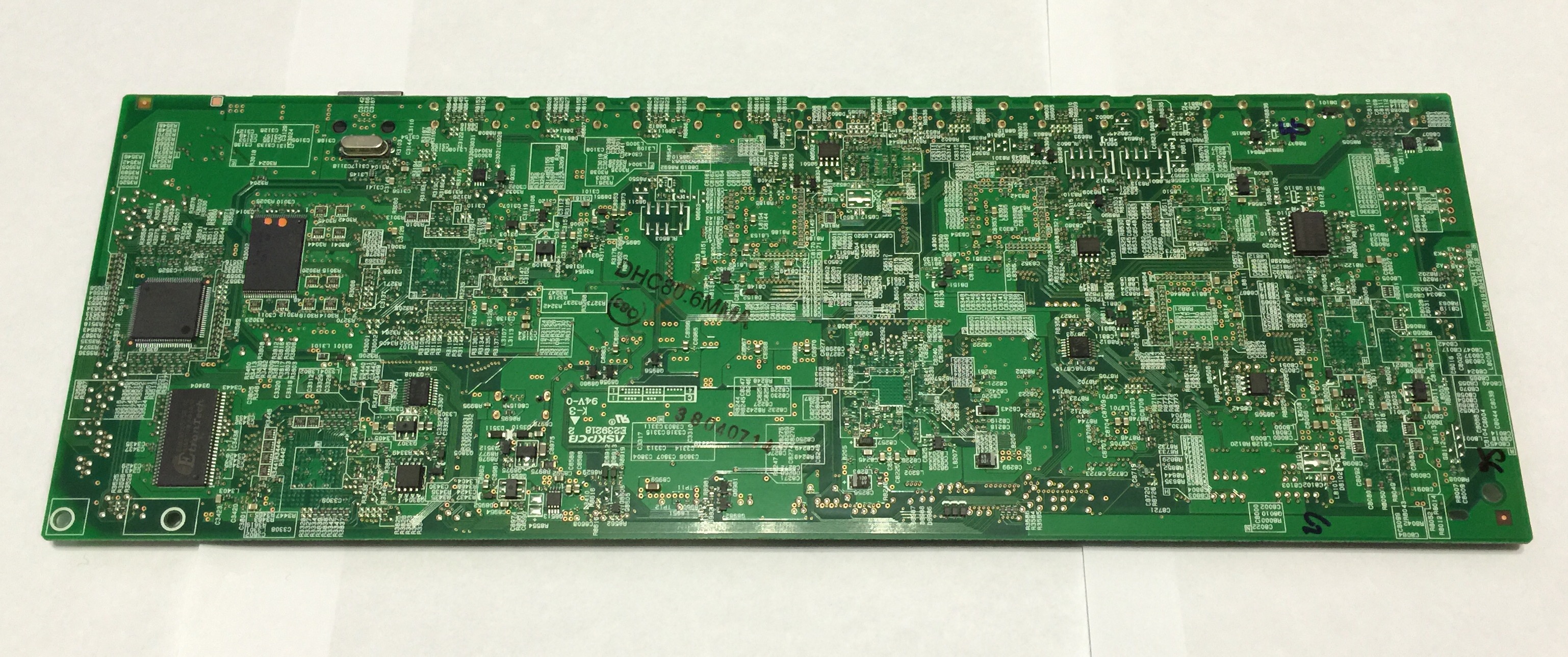

В остальном процессор оставил двоякое впечатление. Кое где его удешевили, например поставили дешевые операционные усилители njm4580d, в то время как в Integra DHC-80.3 были установлены ne5532, то же не бог весть что, но все таки получше. С другой стороны платы стали изготавливать из стеклотекстолита, что хорошо.

Отмечу основные плюсы процессора:

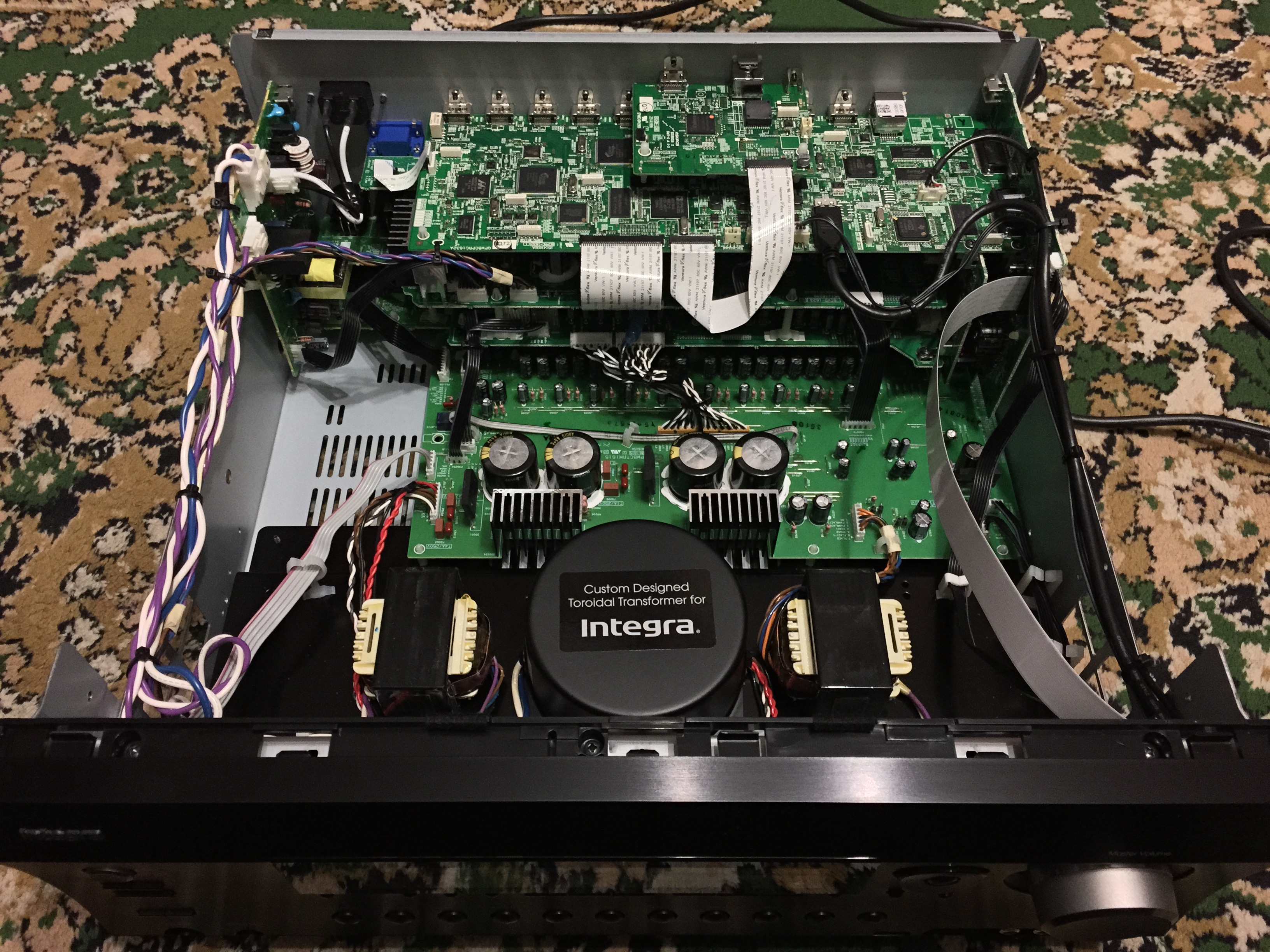

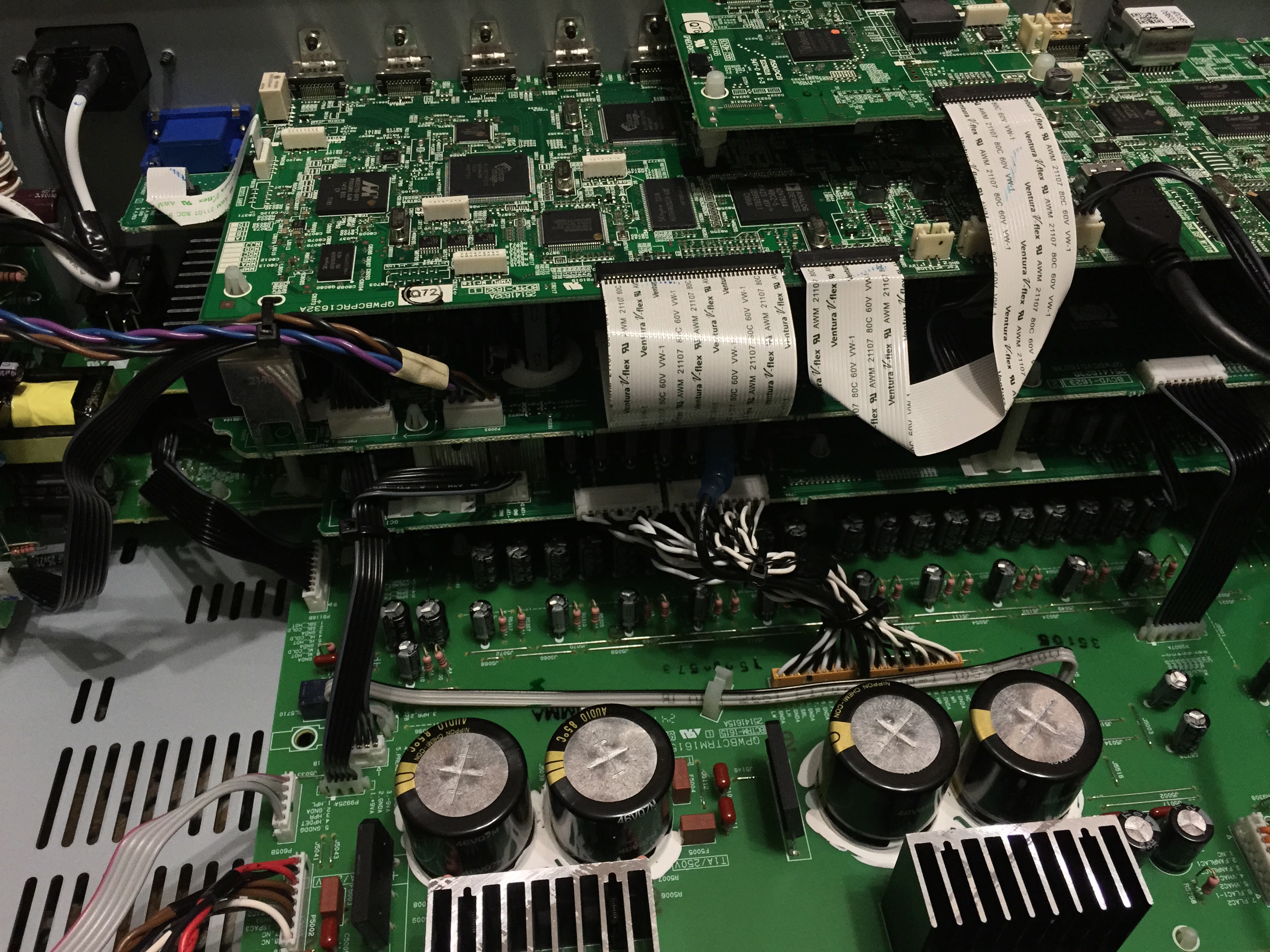

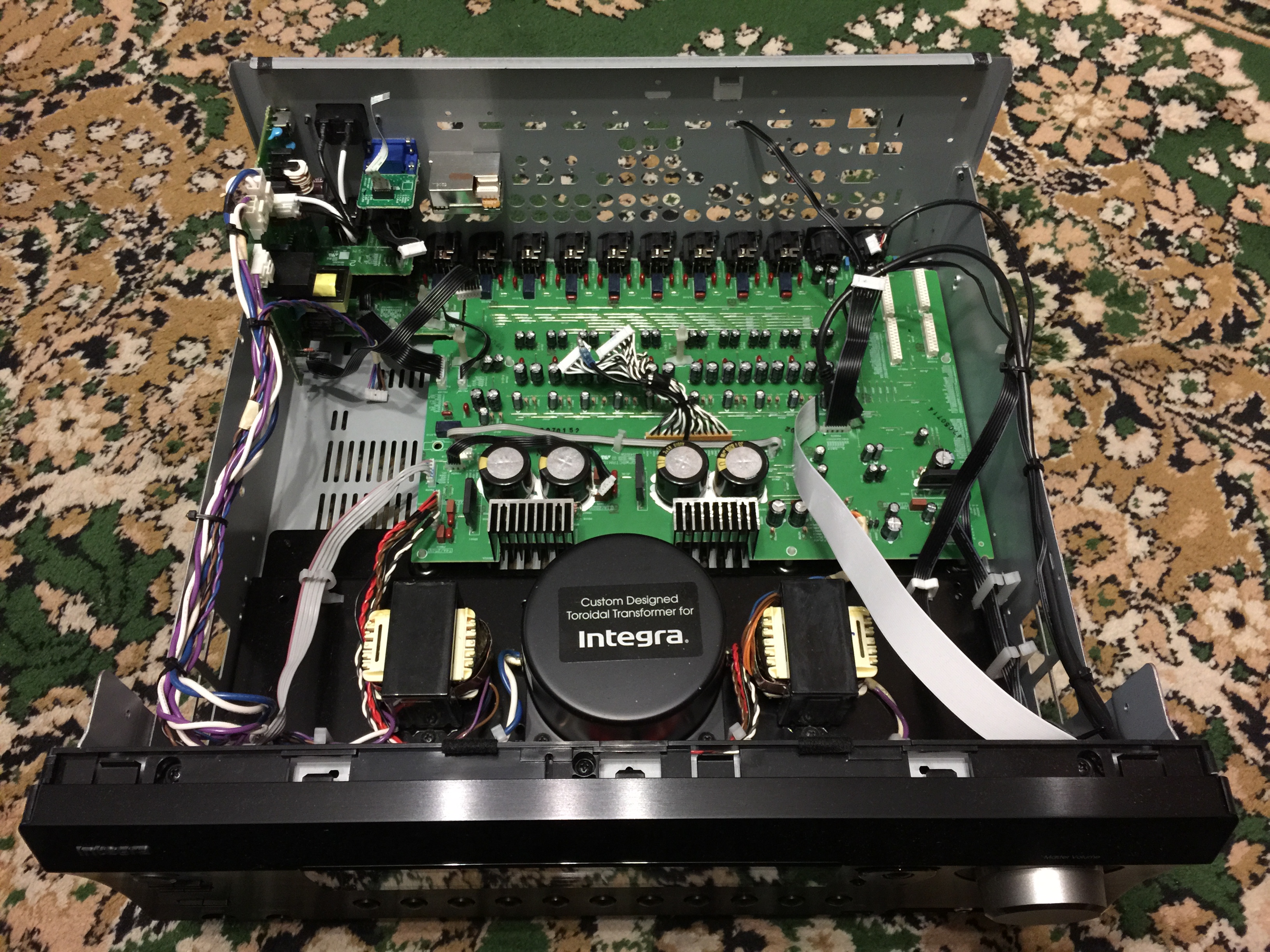

1. Отличное штатное питание: 3 трансформатора (2 Ш-образных для цифровых и 1 тороидальный японский "BANDO" для аналоговых цепей). "BANDO" изготавливают трансформаторы для Accuphase.
2. Питание аналоговых цепей +-12V позволяет устанавливать более качественные операционные усилители.

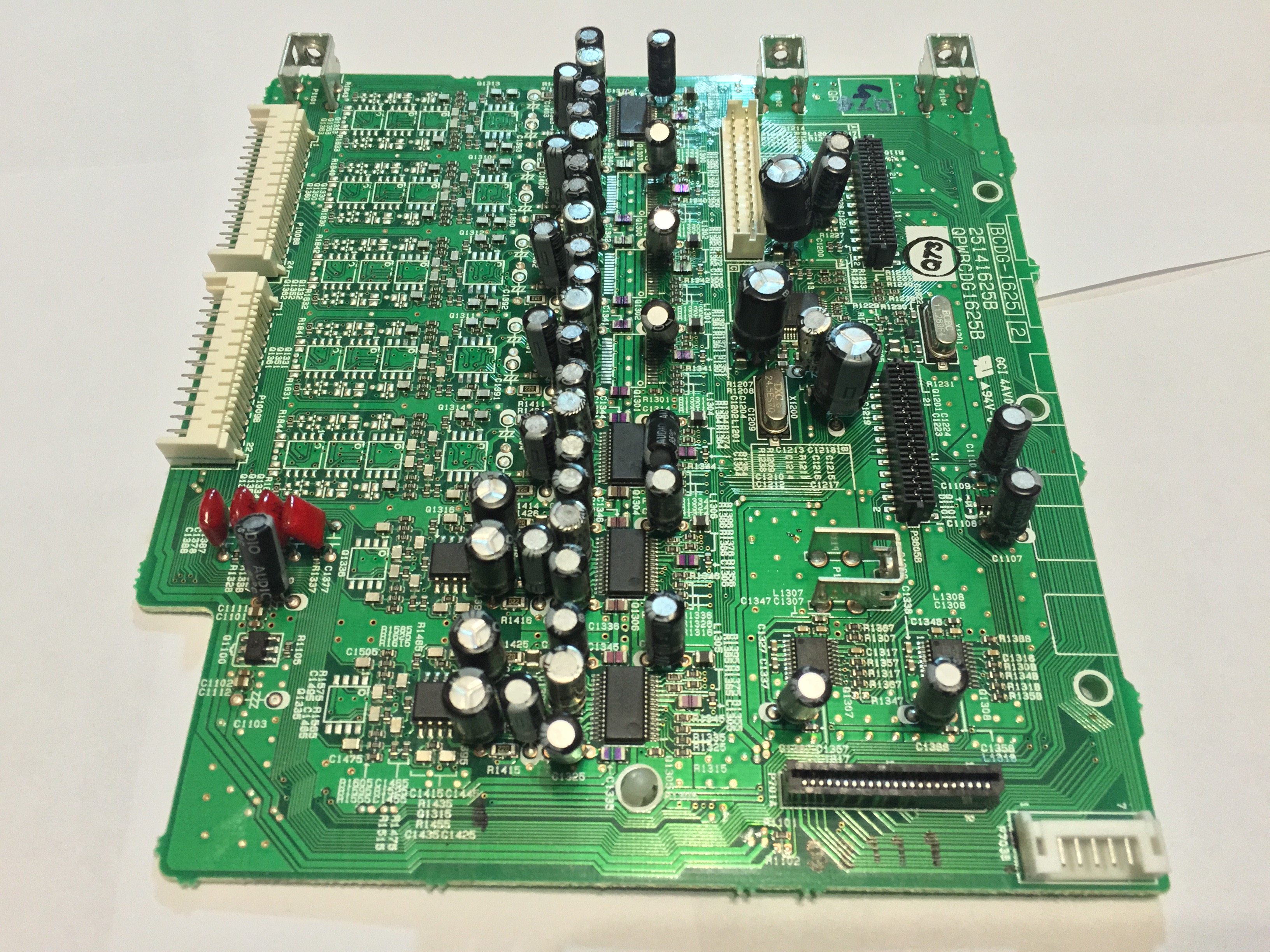

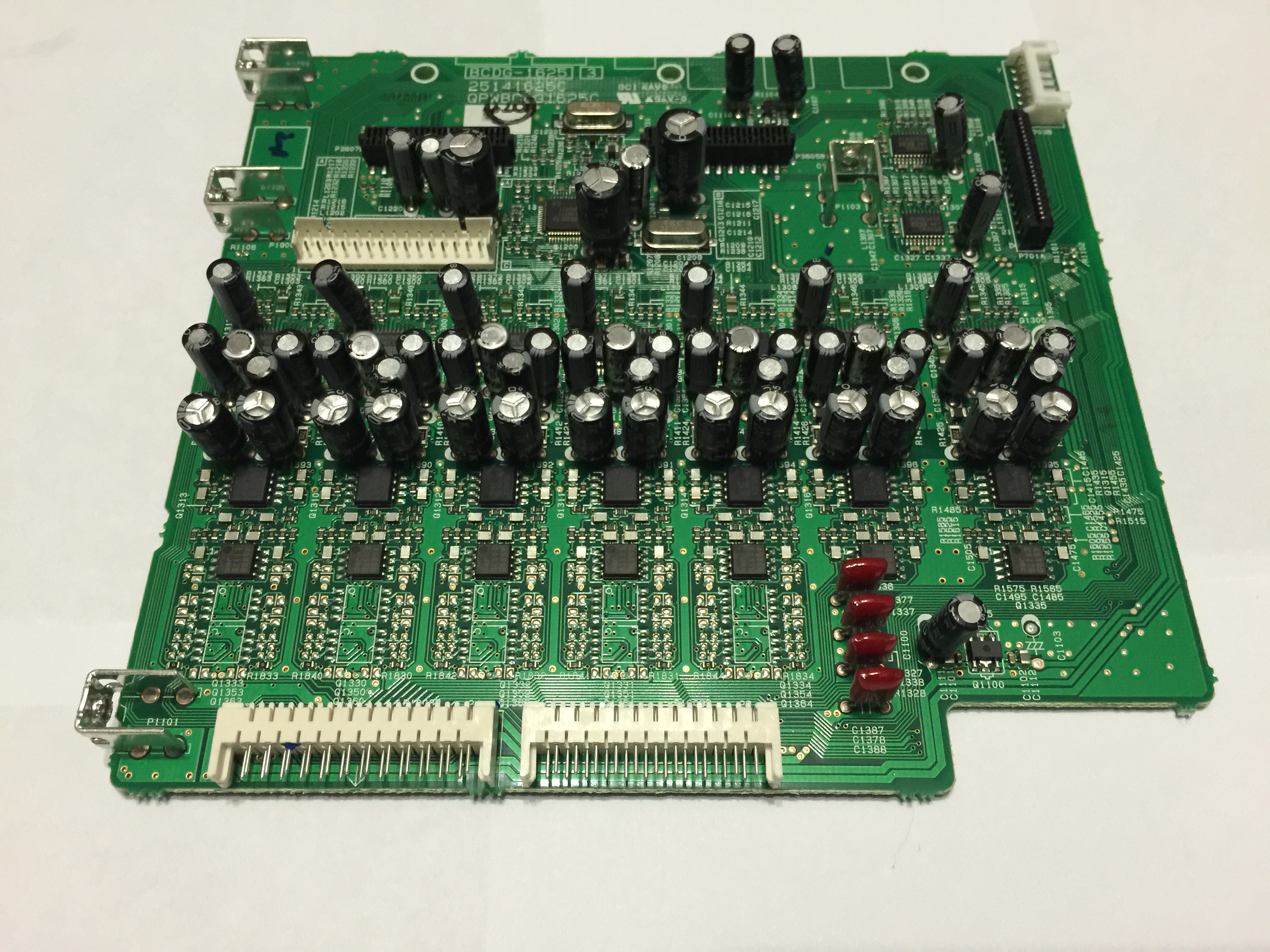

3. В процессоре установлен ЦАП PCM1795. Он и сам по себе является неплохим ЦАП-ом с высокими характеристиками, но его можно заменить на более качественный ЦАП PCM1792. Это топовый ЦАП Texas Instruments.


В общем под апгрейд этот аппарат прекрасно подходил.

Было разработано и изготовлено 3 версии апгрейда. "Стандарт", "Максимальная" и "Суперапгрейд".

Версия "Стандарт":

В данной версии апгрейда преследовалась цель улучшить основные фронтальные каналы практически по максимуму, остальные каналы довести до достойного уровня.

1. Заменены цап PCM 1795 во фронтальных и высотных каналах на PCM1792.

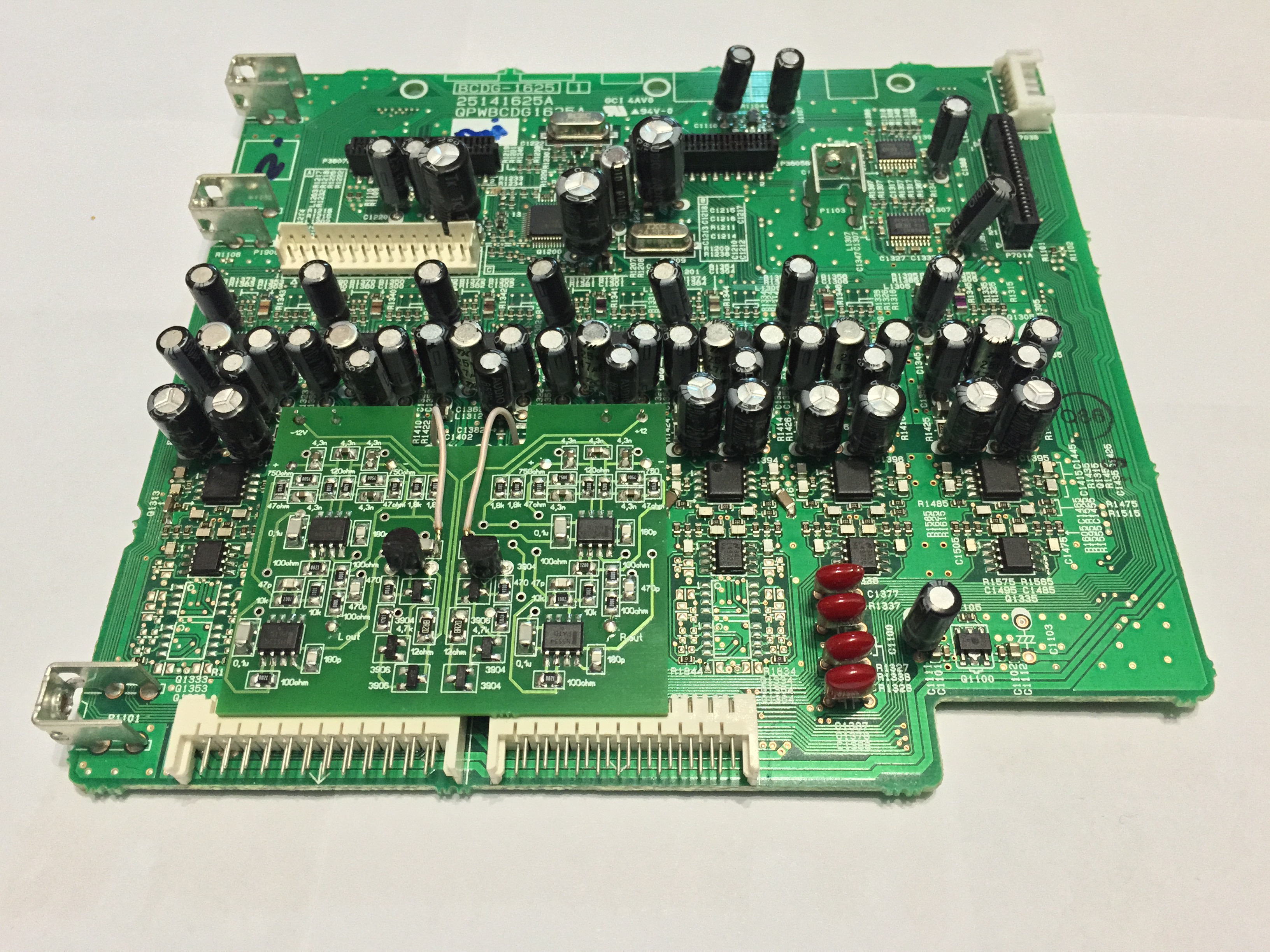

2. Разработана и установлена новая доп. плата аналога для фронтальных каналов.
3. Заменены операционные усилители в ФНЧ на качественные LME49720 во всех каналах.

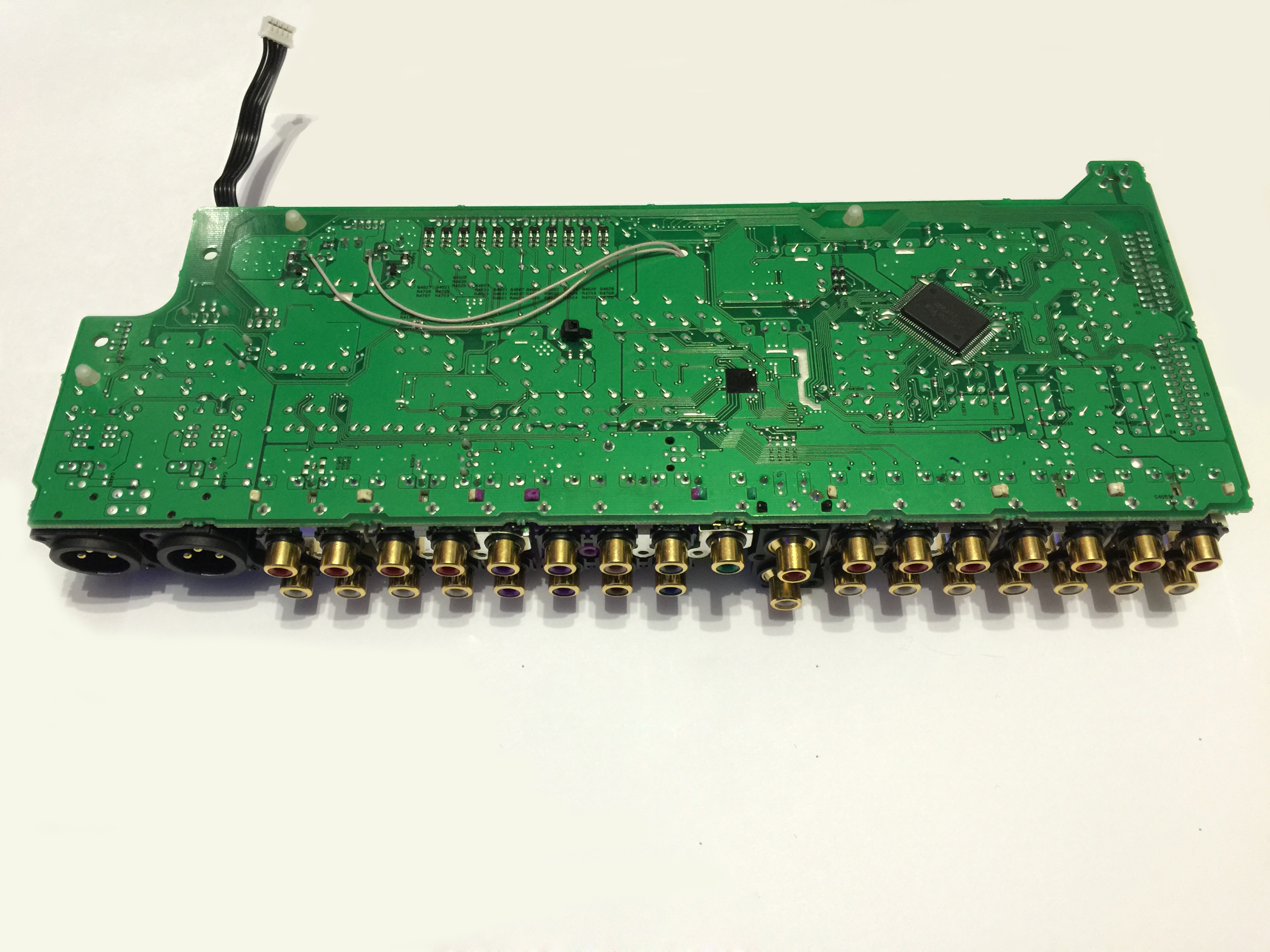

4. Переработаны XLR выходы на 2 фронтальных канала (по желанию можно все 11)

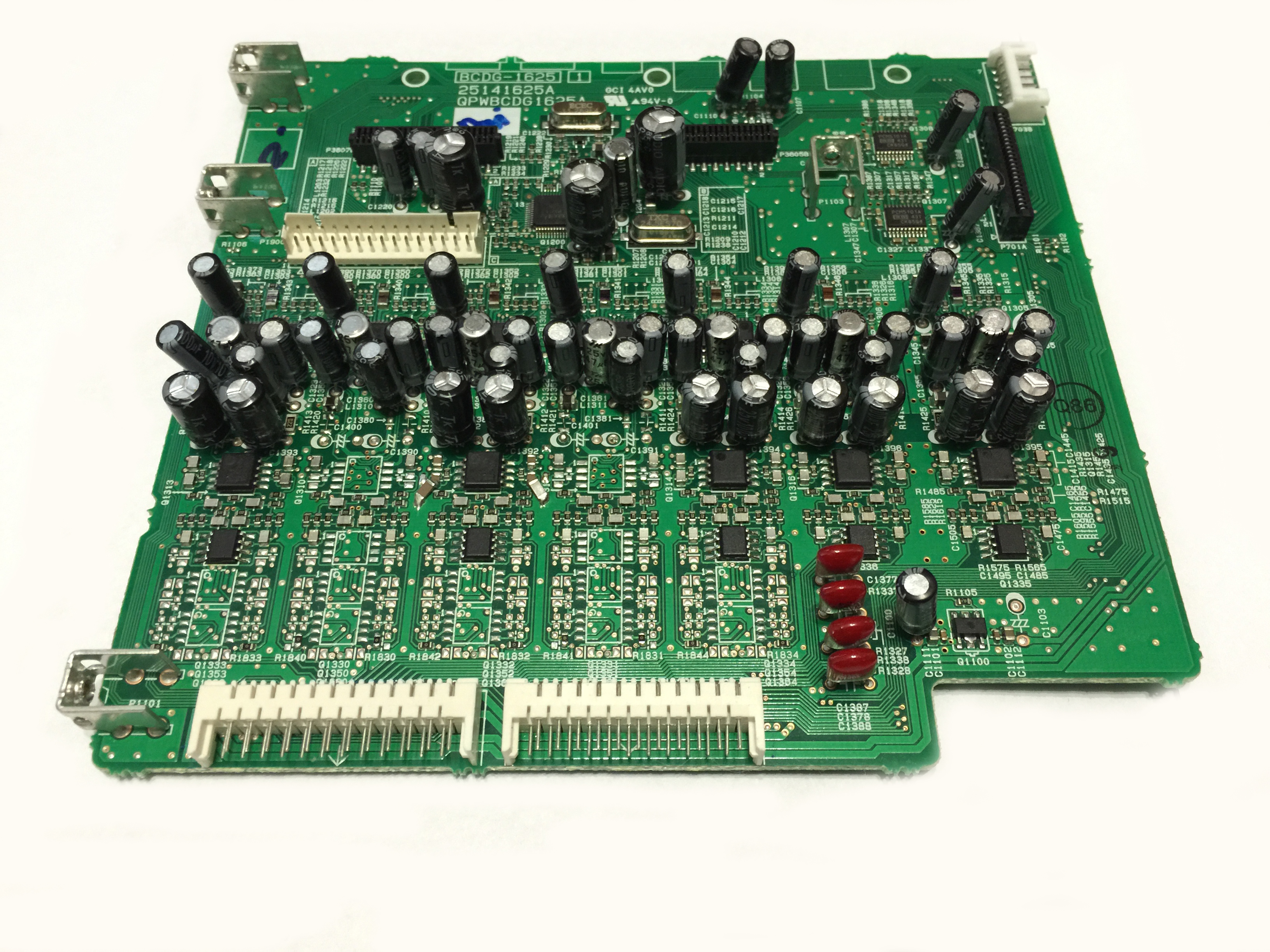

5. Пересчитан и улучшен ФНЧ на основной плате ЦАП для центрального, тыловых и высотных каналов.

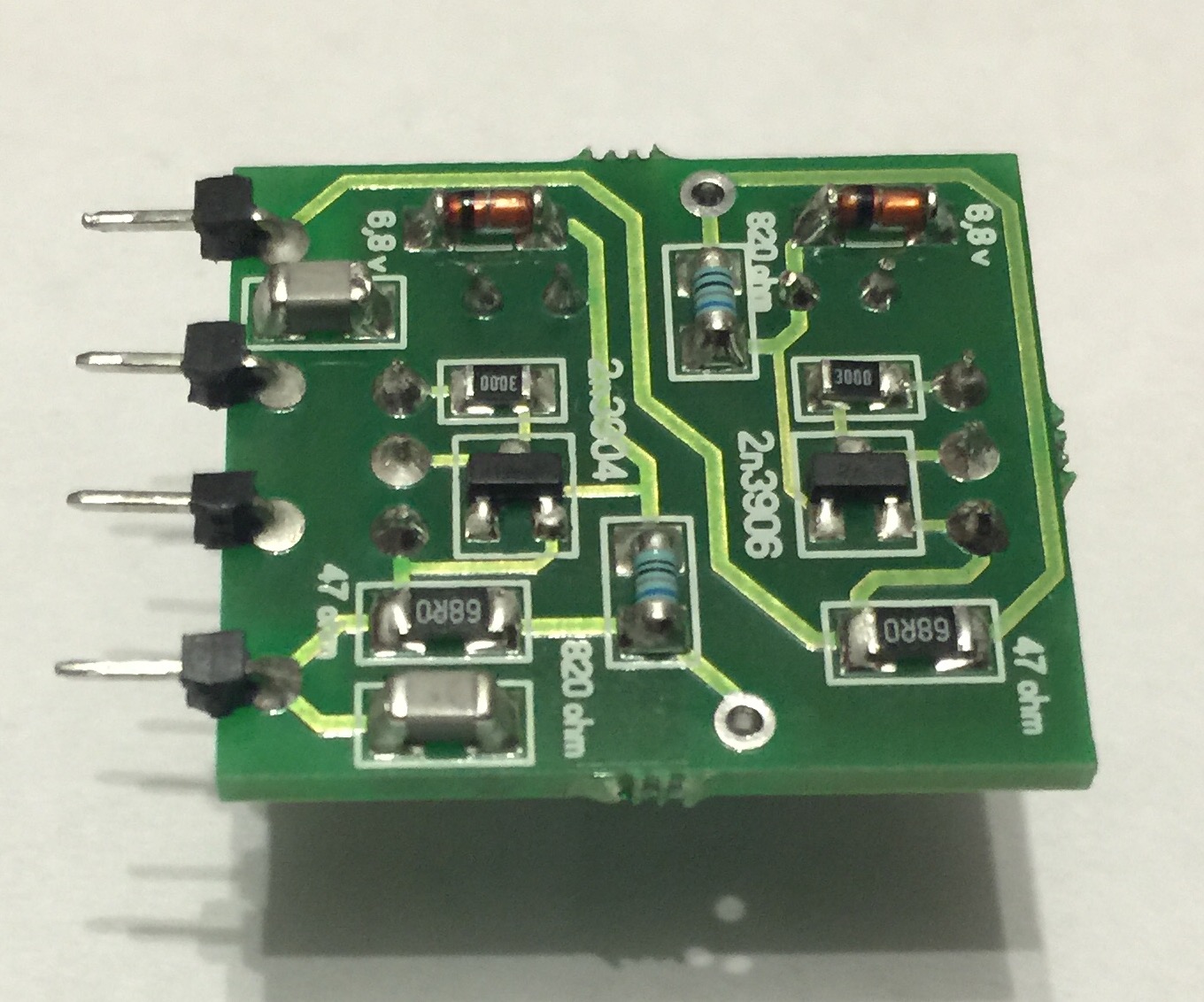

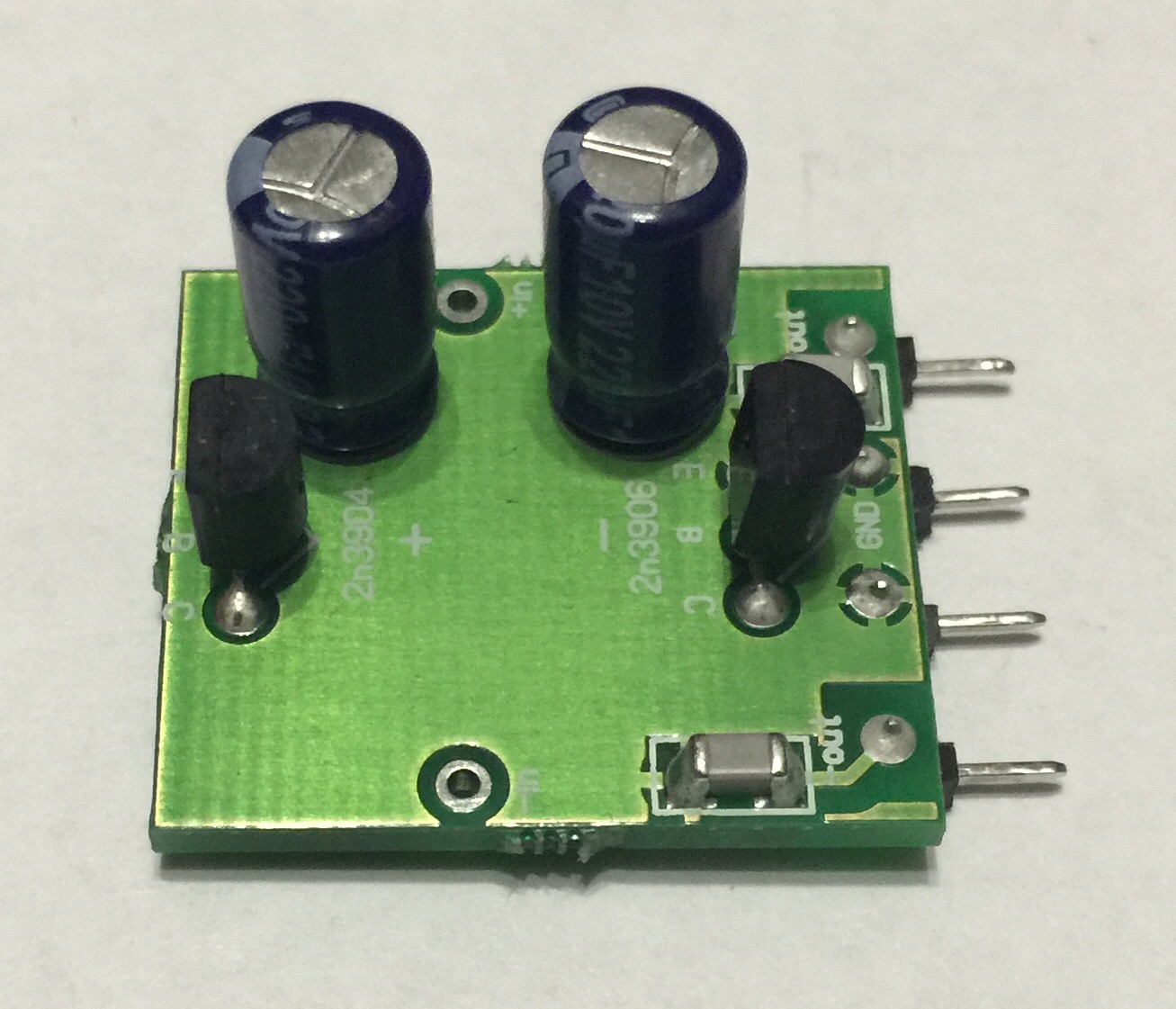

6. Переработано питание аналоговой части платы ЦАП +-12V во фронтальных и центральном каналах, с целью устранения ВЧ шумов и помех.
7. Переработано питание предусилителя в формате 7.1
8. Удалены все межкаскадные электролитические конденсаторы. Вместо них установлены перемычки.


Версия "Максимальная":

В ней я еще немного улучшил фронтальные каналы и существенно улучшил каналы окружающего звучания и LFE.

1. Заменены цапы PCM 1795 во фронтальных, центральном и высотных каналах на PCM 1792.
2. Разработана и установлена новая доп. плата аналога для фронтальных каналов. Изготовлена из материала ARLON 25N.
3. Заменены операционные усилители на качественные LME49720 в ФНЧ и I/U во всех каналах.
4. Переработаны XLR выходы на 2 фронтальных канала (по желанию можно все 11)
5. Пересчитан и улучшен ФНЧ на основной плате ЦАП для всех каналов.
6. Переработано питание аналоговой части платы ЦАП +-12V во фронтальных, центральном и тыловых каналах, с целью устранения ВЧ шумов и помех.
7. Переработано питание предусилителя в формате 11.4
8. Удалены все межкаскадные электролитические конденсаторы. Вместо них установлены перемычки.


Версия "Суперапгрейд":

В ней качество фронтальных каналов было доведено до максимума и плюс улучшил все что возможно в остальных каналах окружающего звучания и LFE.

1. Заменены цапы PCM 1795 во фронтальных, центральном, тыловых и высотных каналах на PCM 1792.
2. Разработана и установлена новая доп. плата аналога. Изготовлена из материала ARLON 25N.
3. Использованы высококачественные резисторы SUSUMU для всех каналов.
4. Переработаны XLR выходы в формате 5.1 (по желанию можно все 11)
5. Заменены операционные усилители на качественные LME49720 в ФНЧ и I/U во всех каналах окружающего звучания и LFE.
6. Пересчитан и улучшен ФНЧ на основной плате ЦАП для всех каналов.
7. Переработано питание аналоговой части платы ЦАП +-12V во всех каналах, с целью устранения ВЧ шумов и помех.
8. Переработано питание предусилителя в формате 11.4
9. Удалены все межкаскадные электролитические конденсаторы. Вместо них установлены перемычки.

Суперапгрейд версия 2015 года.

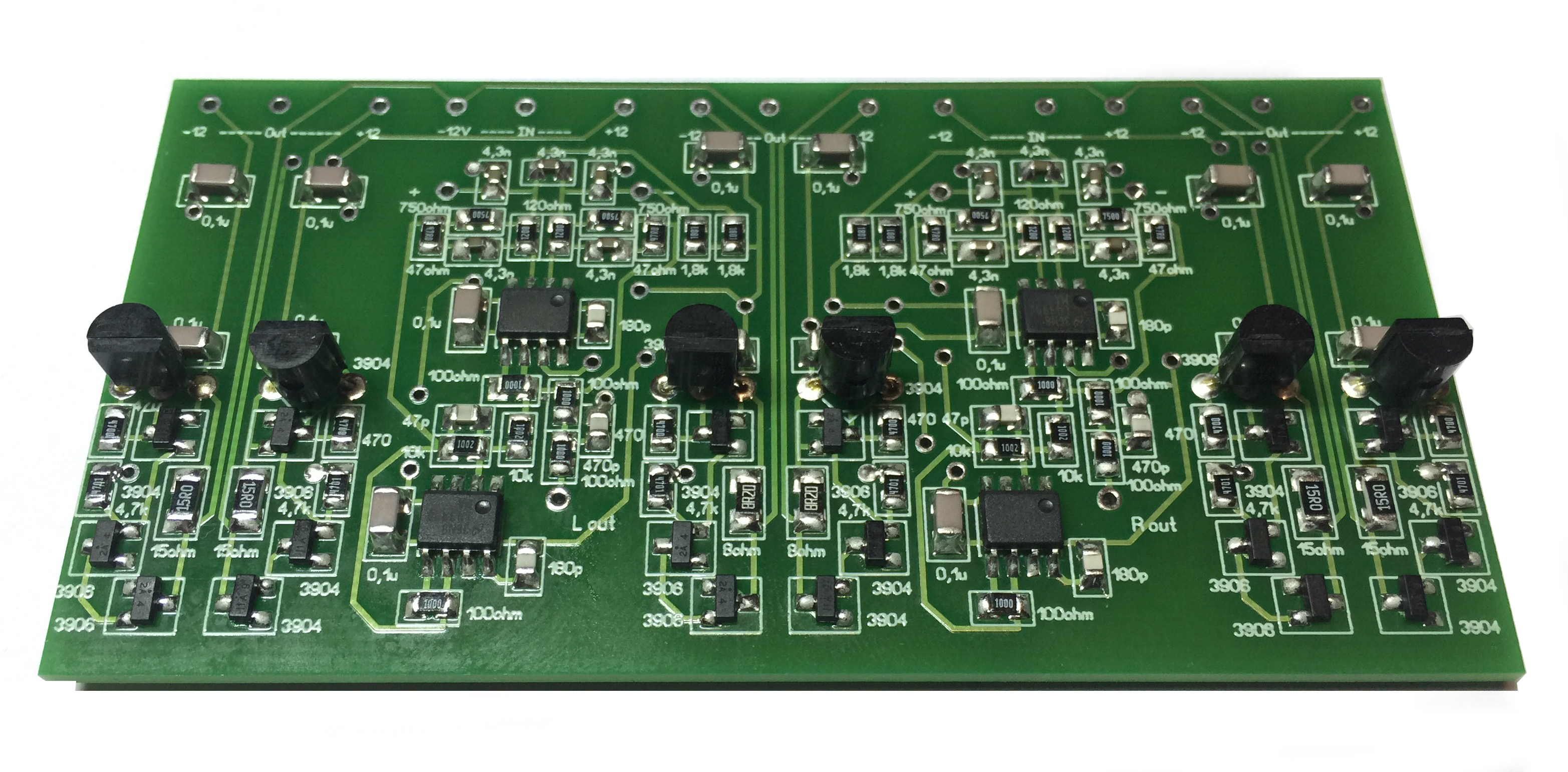

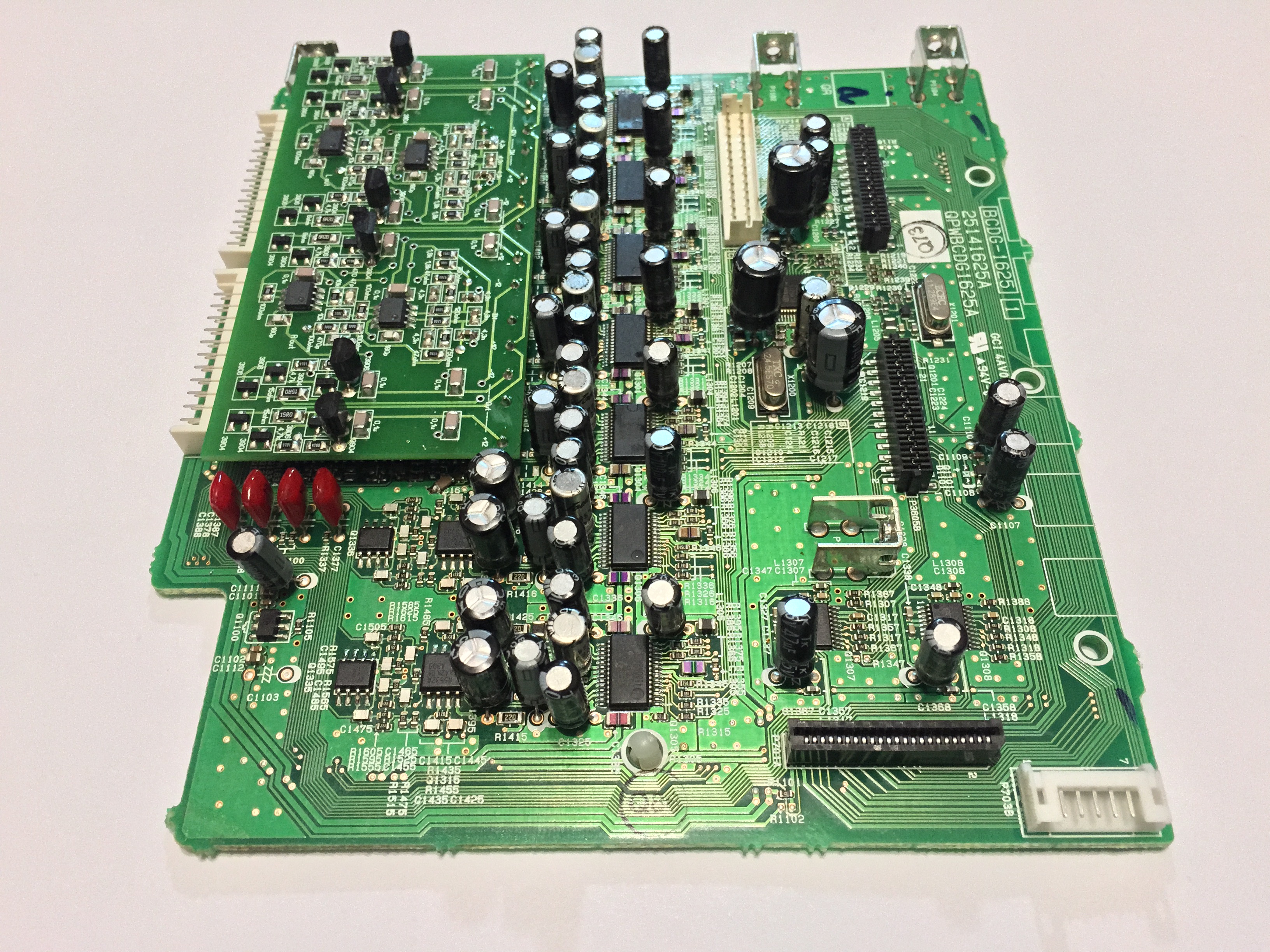

В середине 2015 года была разработана плата для фронтальных и фронтальных высотных каналов, в которой вместе с аналоговой частью были установлены ЦАП AK4390. Для чего это было нужно?

Так как с решениями, которые были реализованы на базе ЦАП PCM1792, качество звучания фронтальных каналов повысить больше невозможно, я решил заменить ЦАП на еще более качественный, который возможно установить в данную схему. Было решено остановиться на ЦАП японского производителя Asahi Kasei AK4390. Для него была разработана новая аналоговая часть с максимально возможным качеством реализации всех узлов.

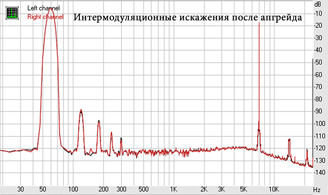

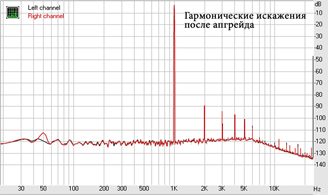

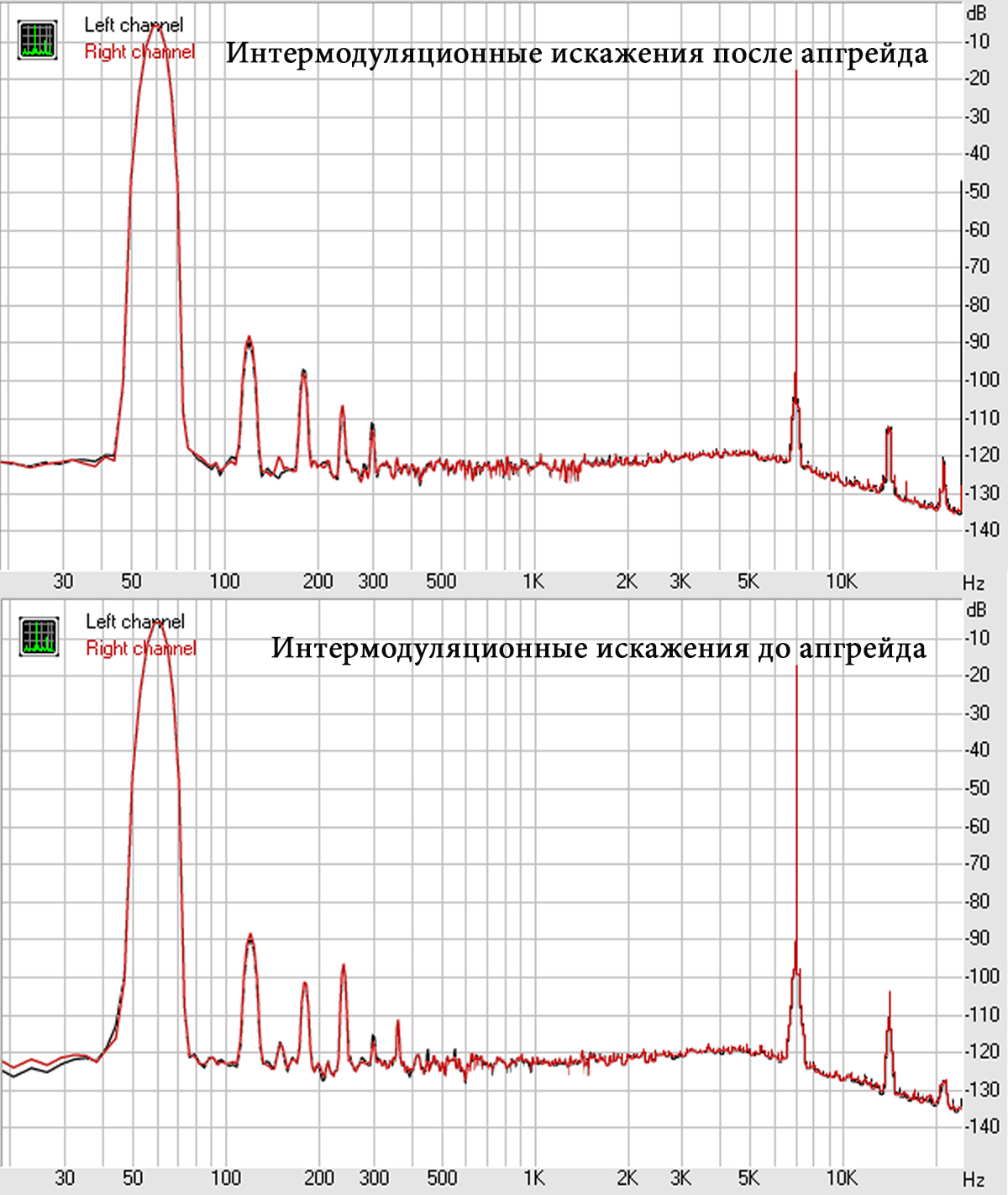

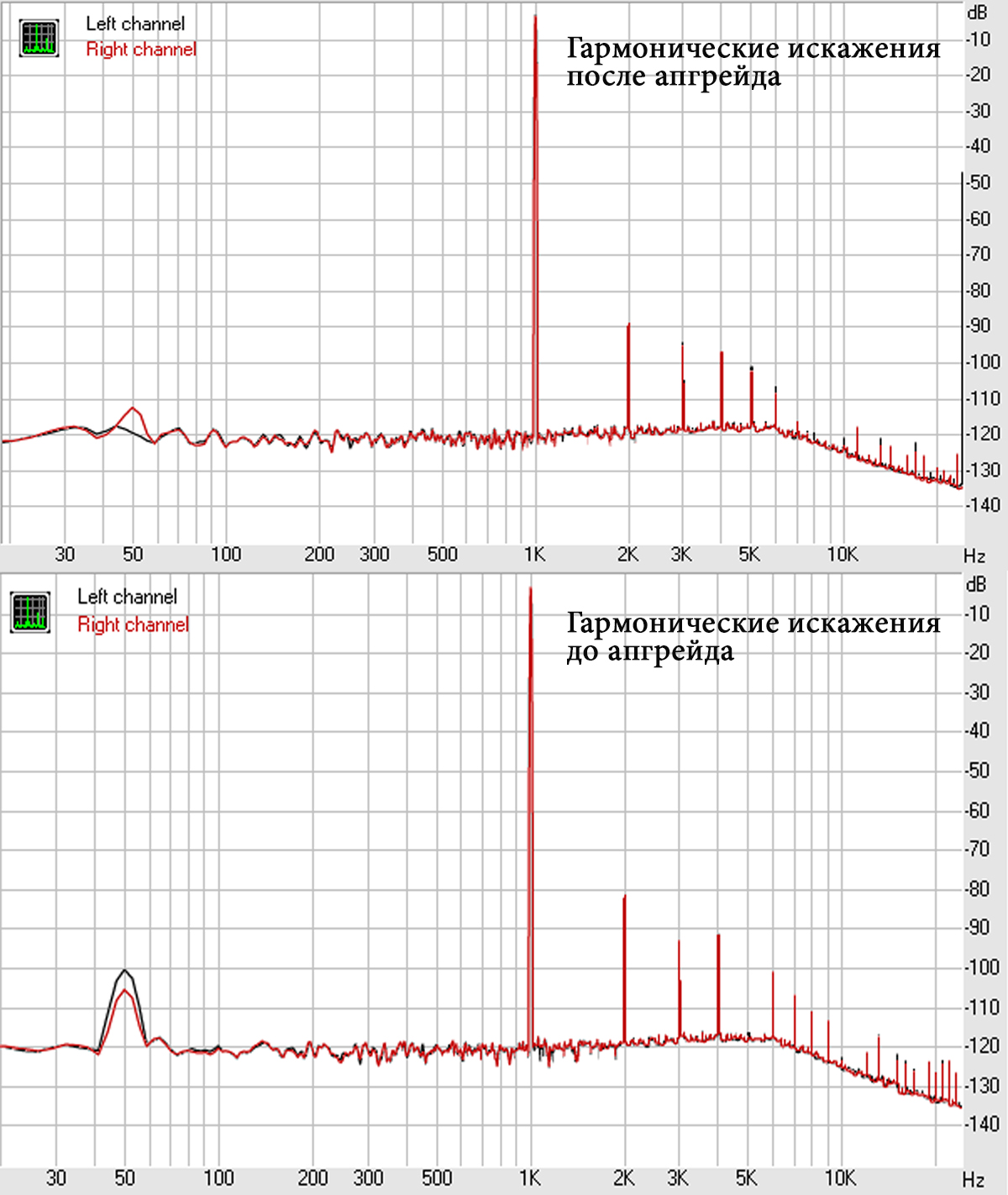

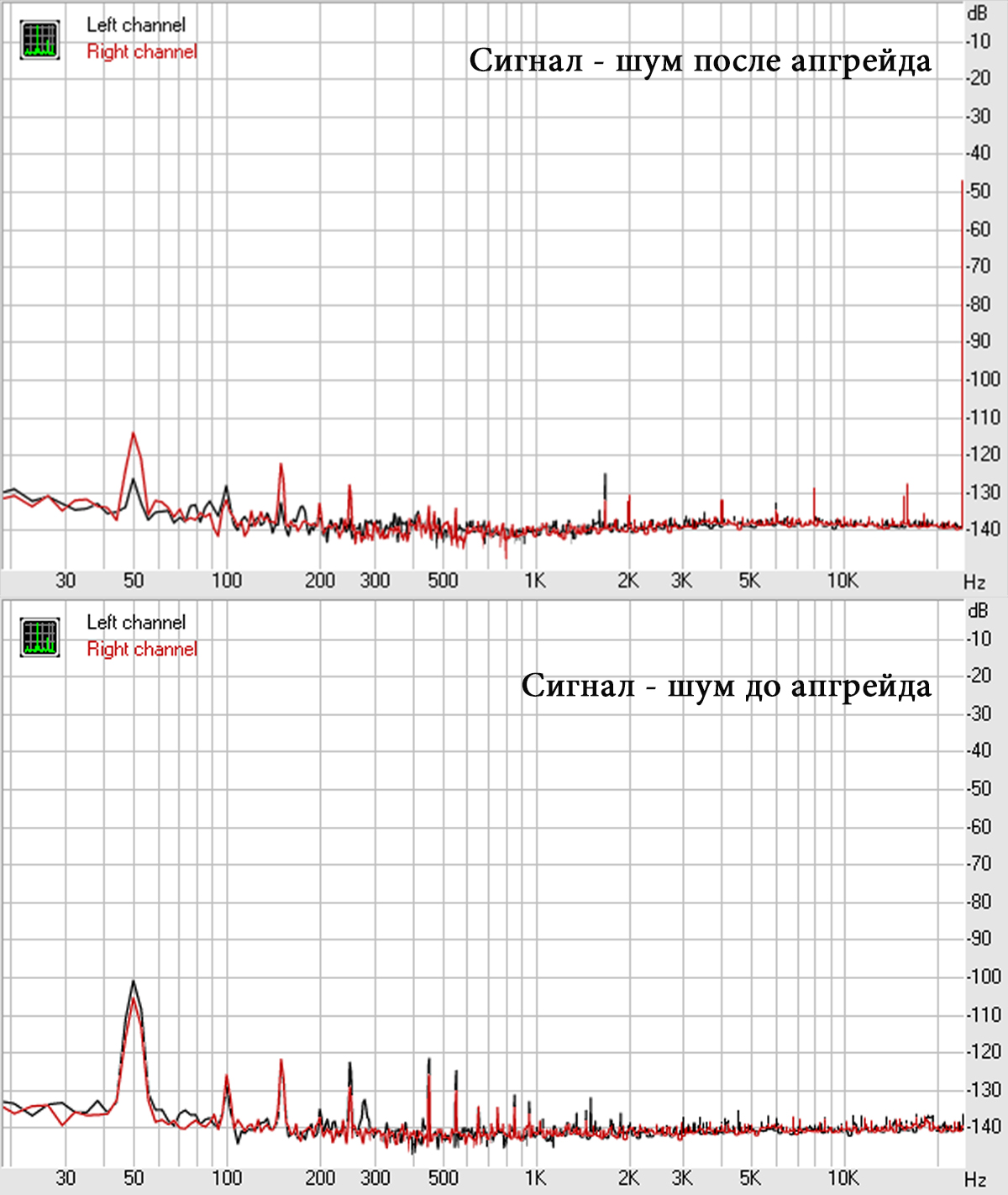

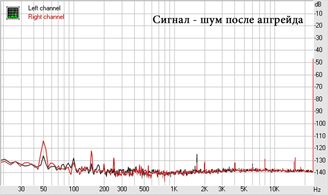

Немного измерений. В принципе о качестве звучания они не сообщают, конечно если искажения не зашкаливают до больших значений. Я видел много устройств которые показывают очень низкие искажения, но при этом слушать их невозможно. В данном случае измерения говорят что устройство исправно и никаких неисправностей нет.


Прослушивание.

Уделил этому процессу 2 дня.

В сравнении с апгрейдом Integra DHC-80.3 в версии "Суперапгрейд", с аналогичной аналоговой частью на плате ЦАП, звучание сравнимо. Отличия есть, но незначительные, бас стал более ударный и динамичный. Вероятно отличия обусловлены другим регулятором громкости примененным в Integra DHC-80.6.

В сравнении с брендовыми стереоустройствами для прослушивания музыки, типа Wadia, Accuphase, Audio Note, то процессор абсолютно ничем им не уступает. В чем то и лучше.

На данный момент аналогов процессора Integra DHC-80.6 / Onkyo PR-SC5530 с апгрейдом, а так же ресиверов изготовленных на данной платформе нет и не предвидится в ближайшее время (по совокупности параметров и качества звучания).

Устройства подпадающие под данную модернизацию:

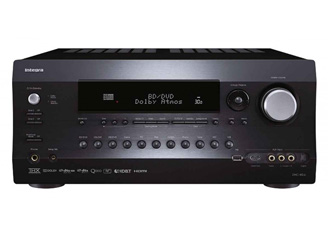

Integra DHC-80.6, Integra DTR-70.6, Integra DTR-60.6

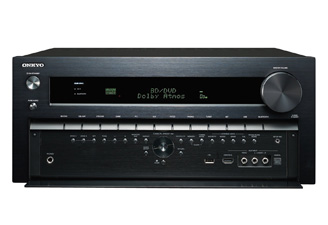

Onkyo PR-SC5530, Onkyo TX-NR1030, Onkyo TX-NR3030, Onkyo TX-NR5030

Автор: Шейхов Тимур
