INTEGRA DRC-R1 / ONKYO PR-RZ5100

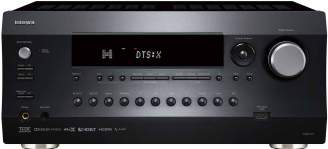

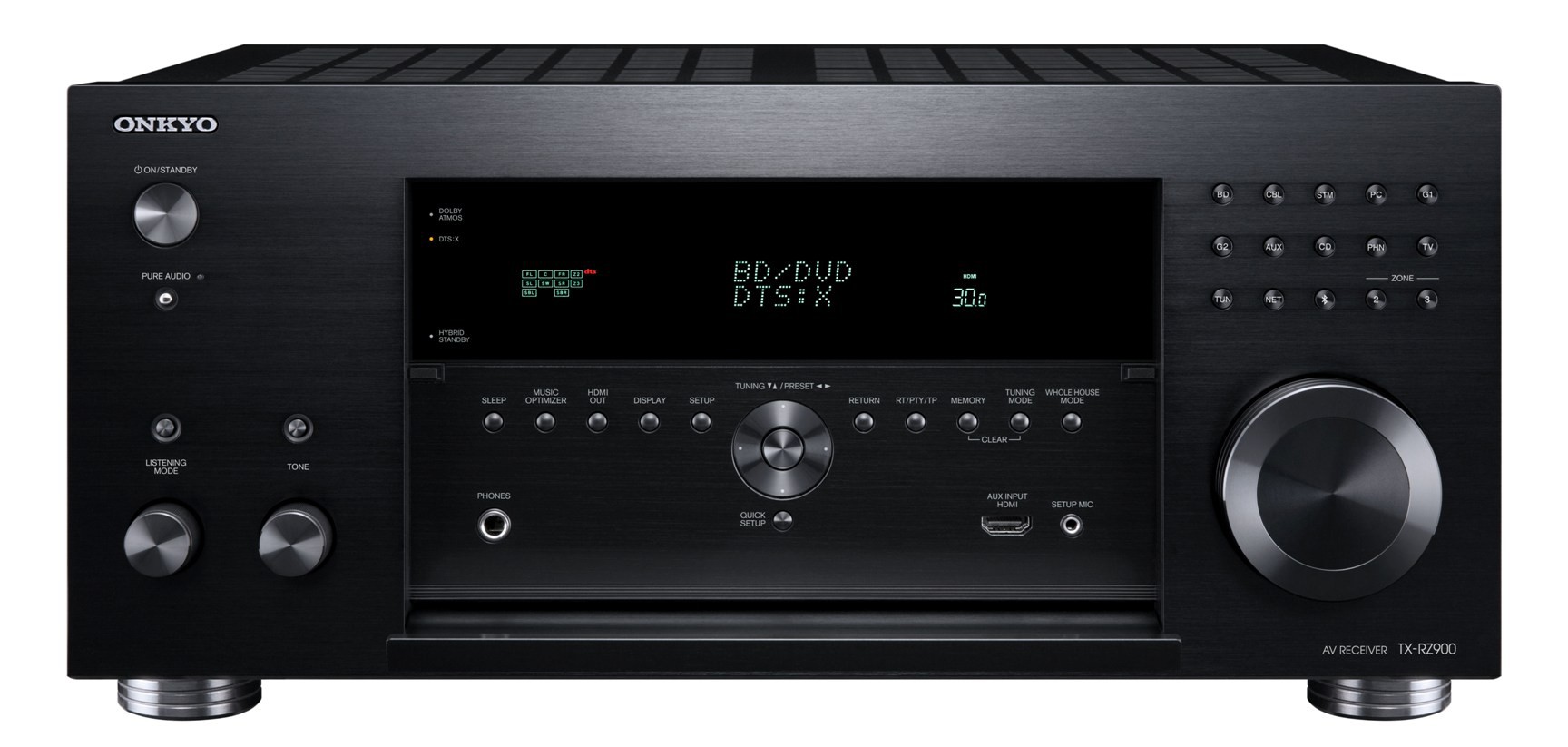

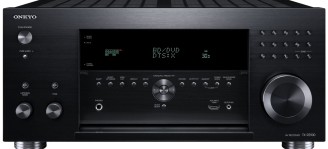

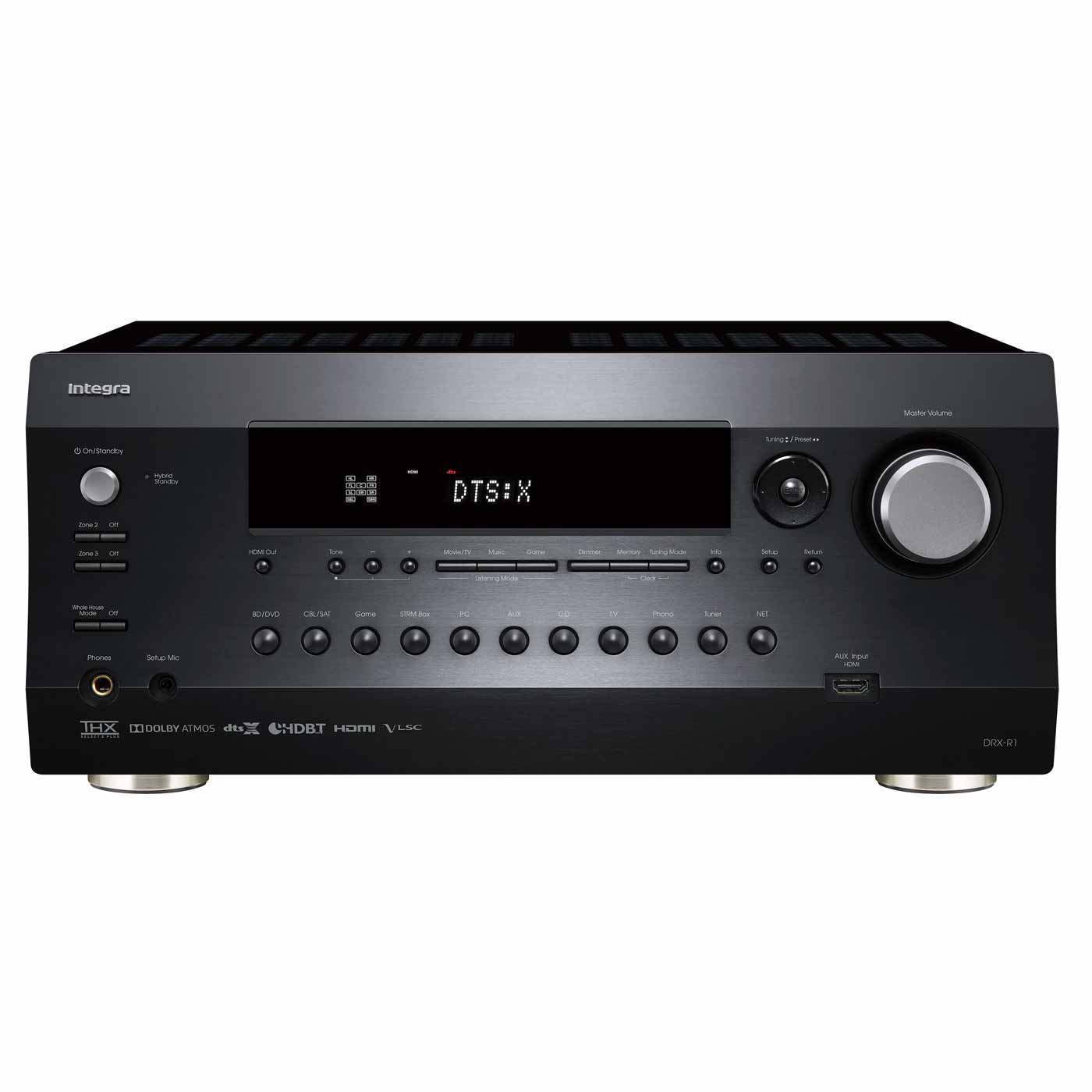

В конце 2016 года Onkyo Corporation выпустили на рынок АВ контроллер ONKYO PR-RZ5100 и аналогичный ему по начинке INTEGRA DRC-R1.
С точки зрения функциональности, от предыдущей версии Onkyo PR-SC5530 (Integra DHC-80.6) новый процессор отличается поддержкой DTS:X для аудио части и HDR для видео. В остальном явных отличий нет.

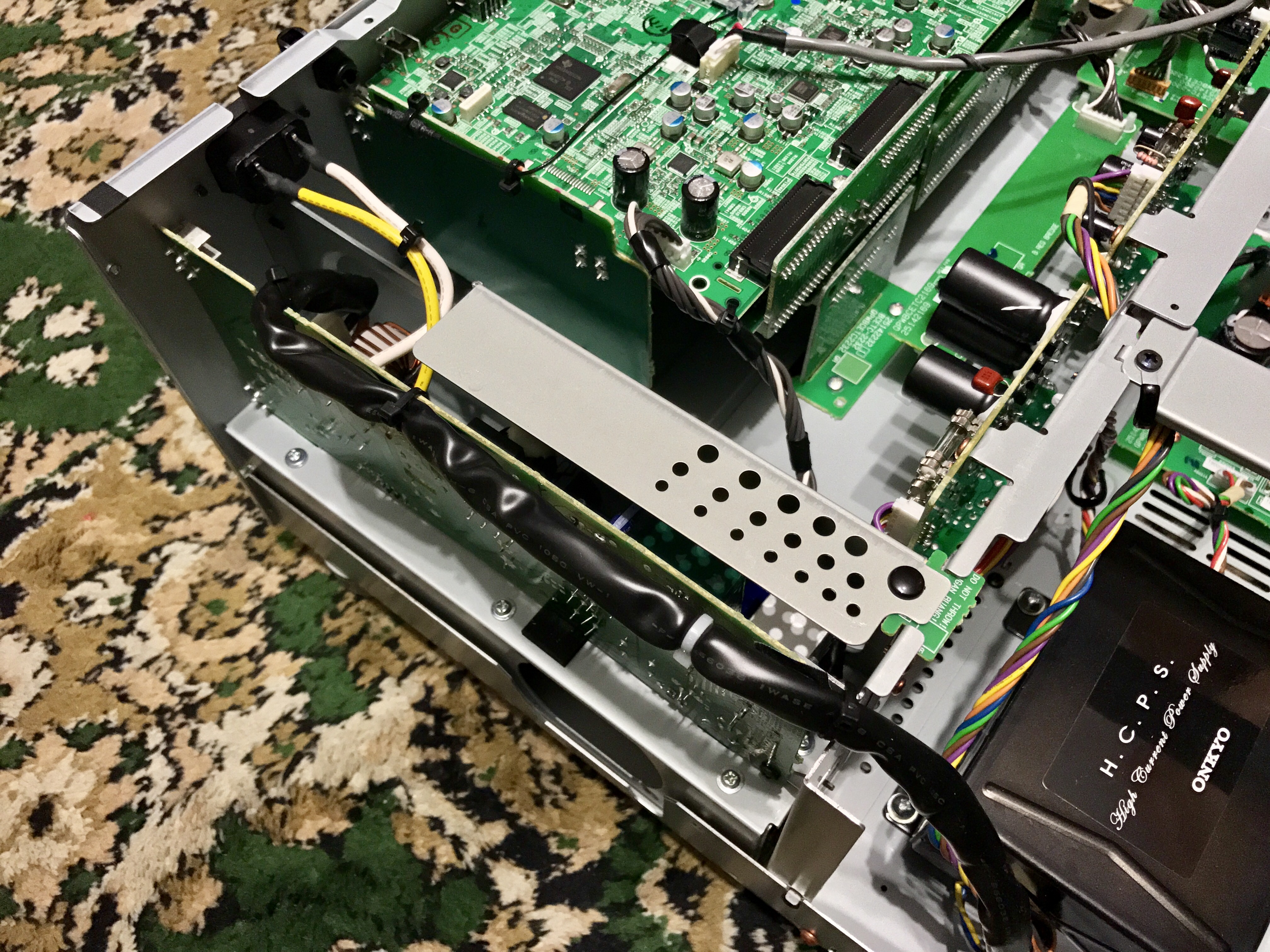

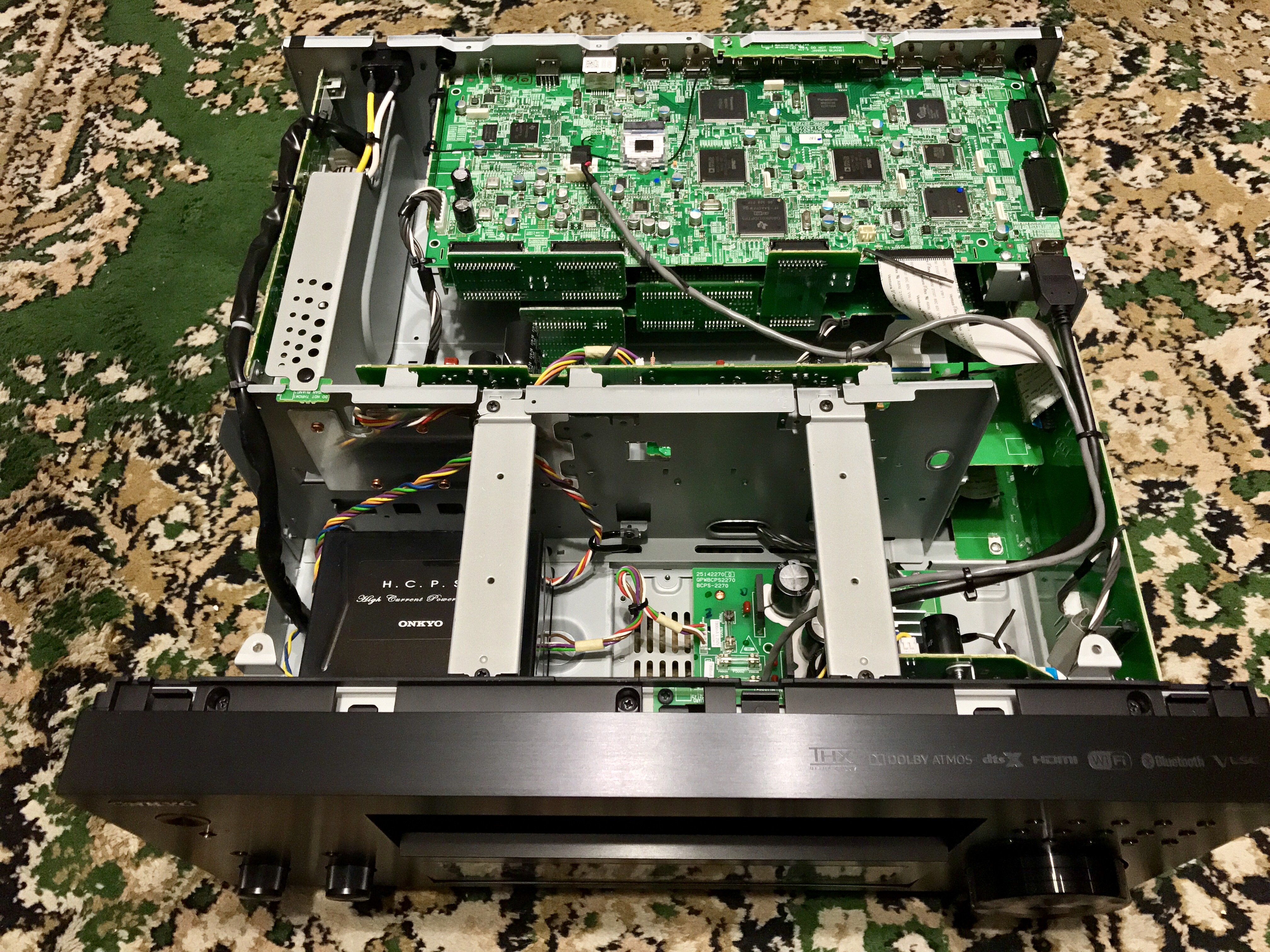

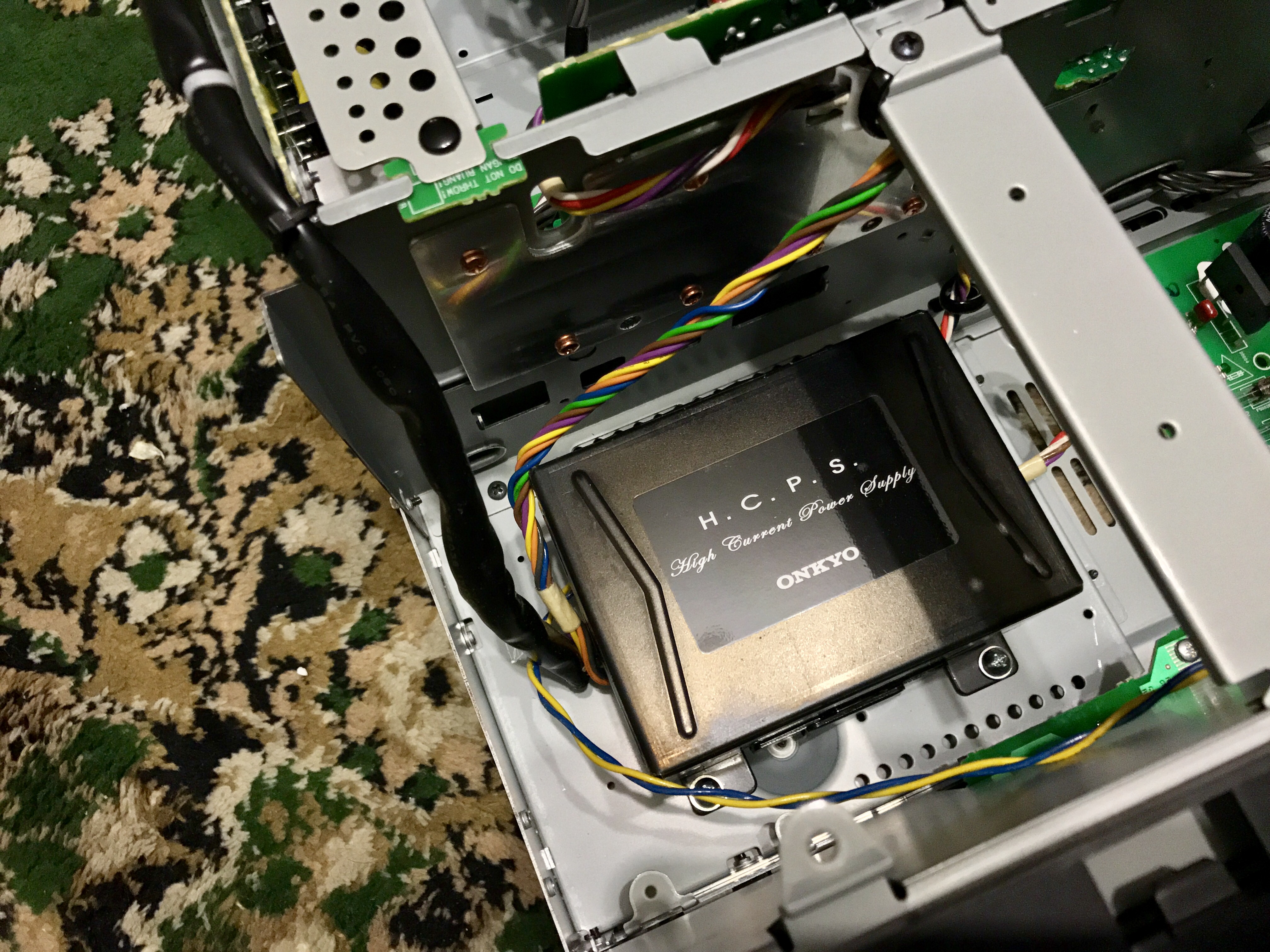

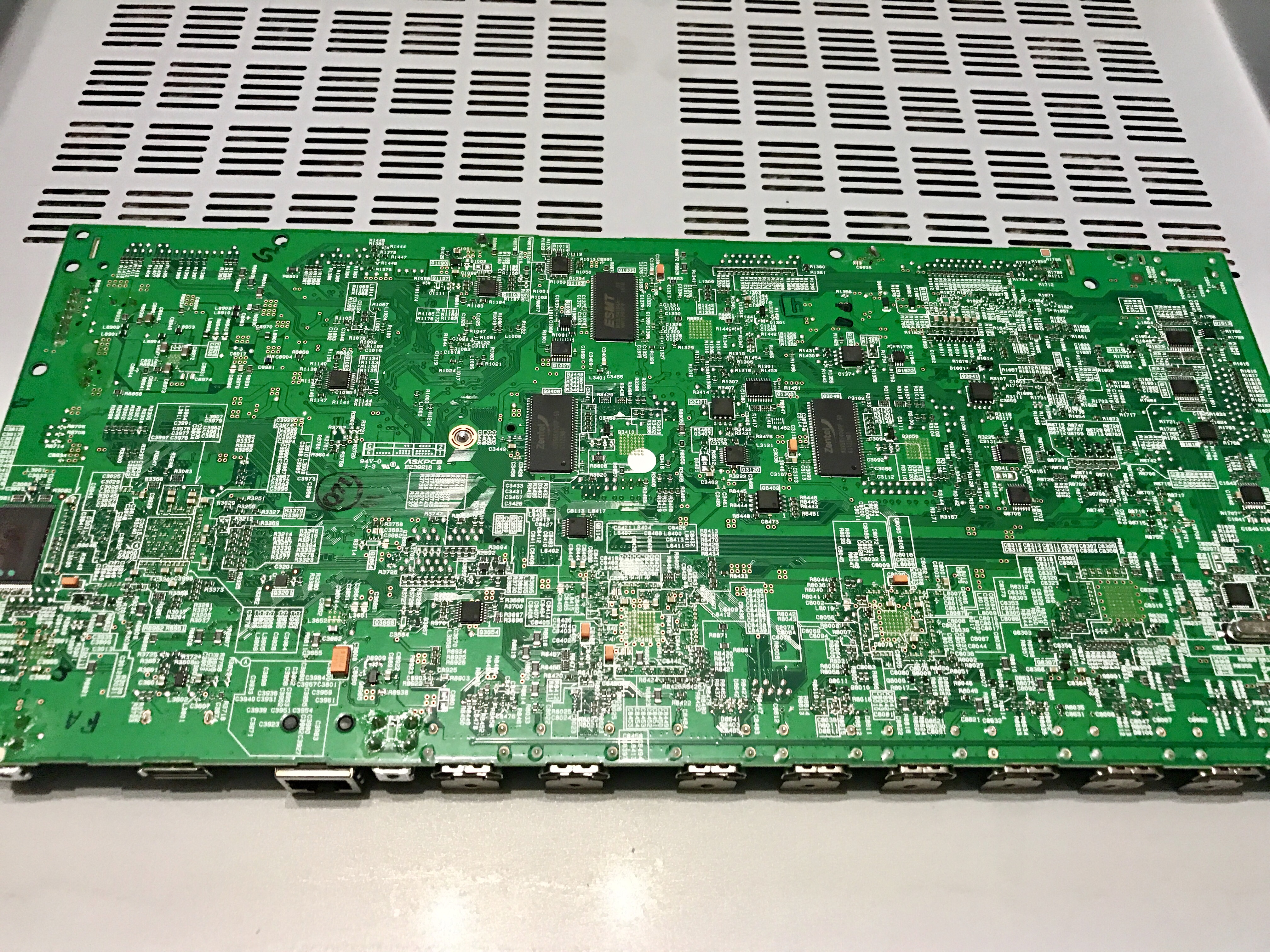

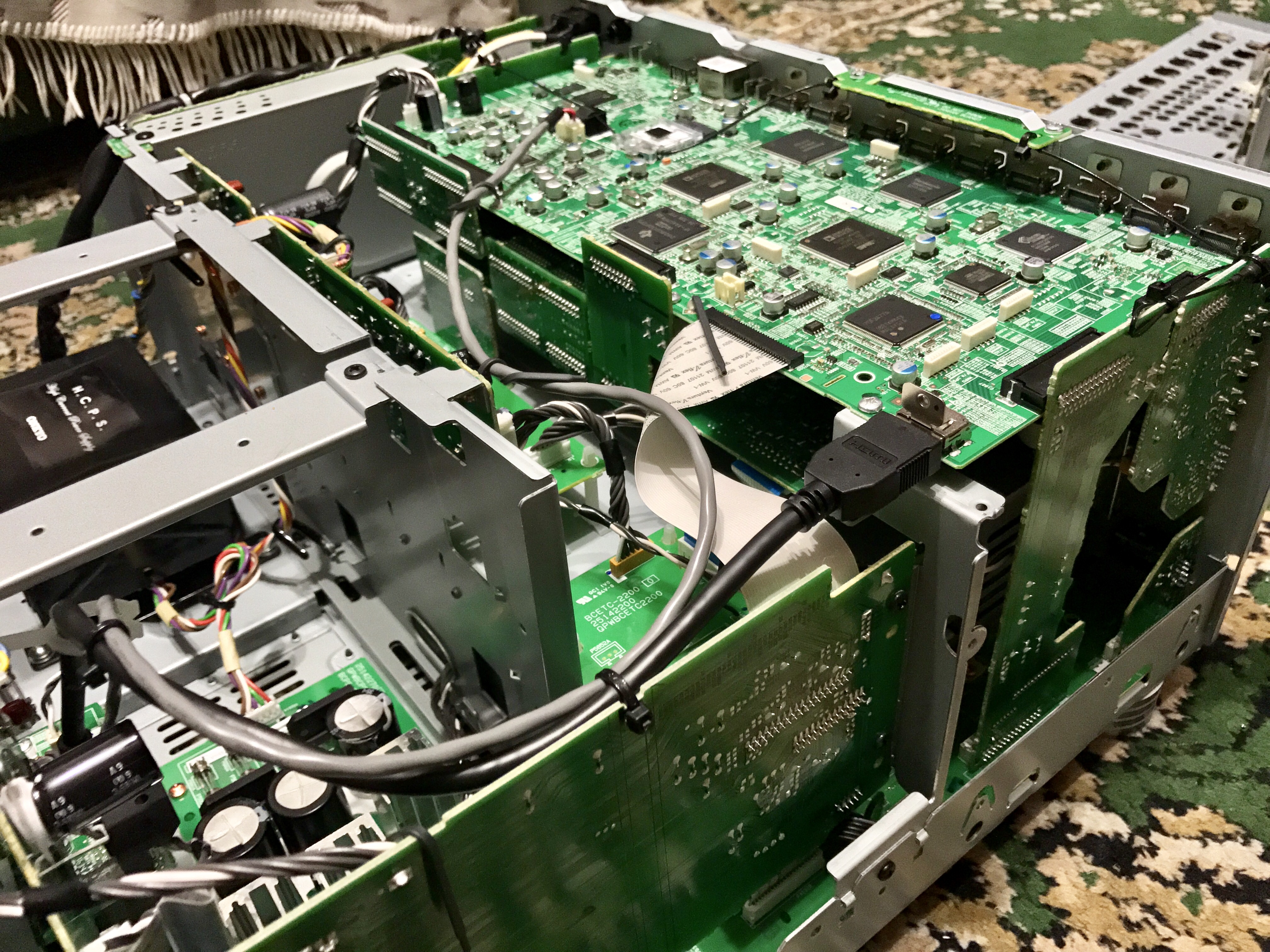

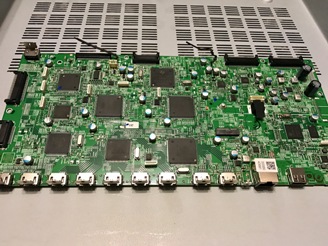

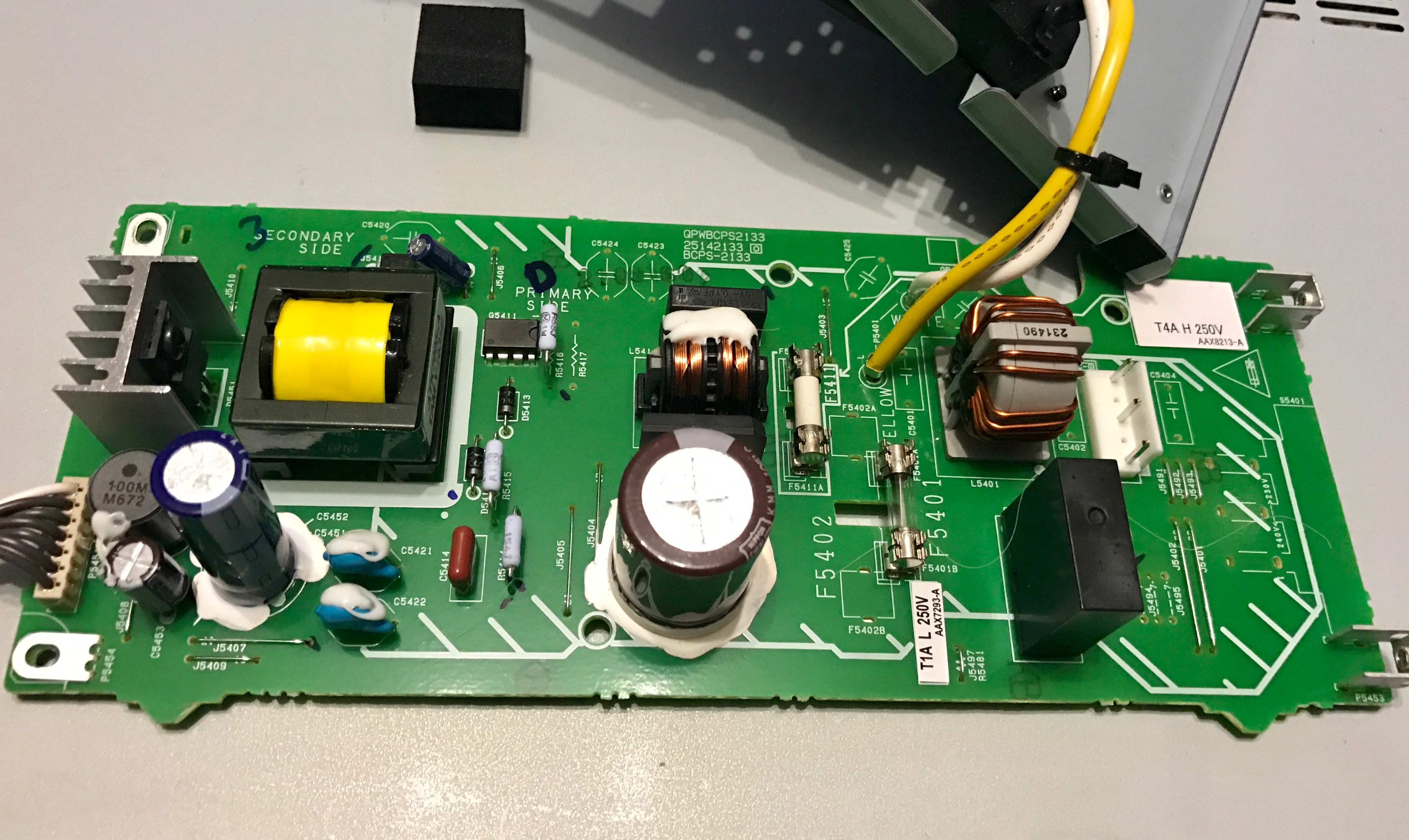

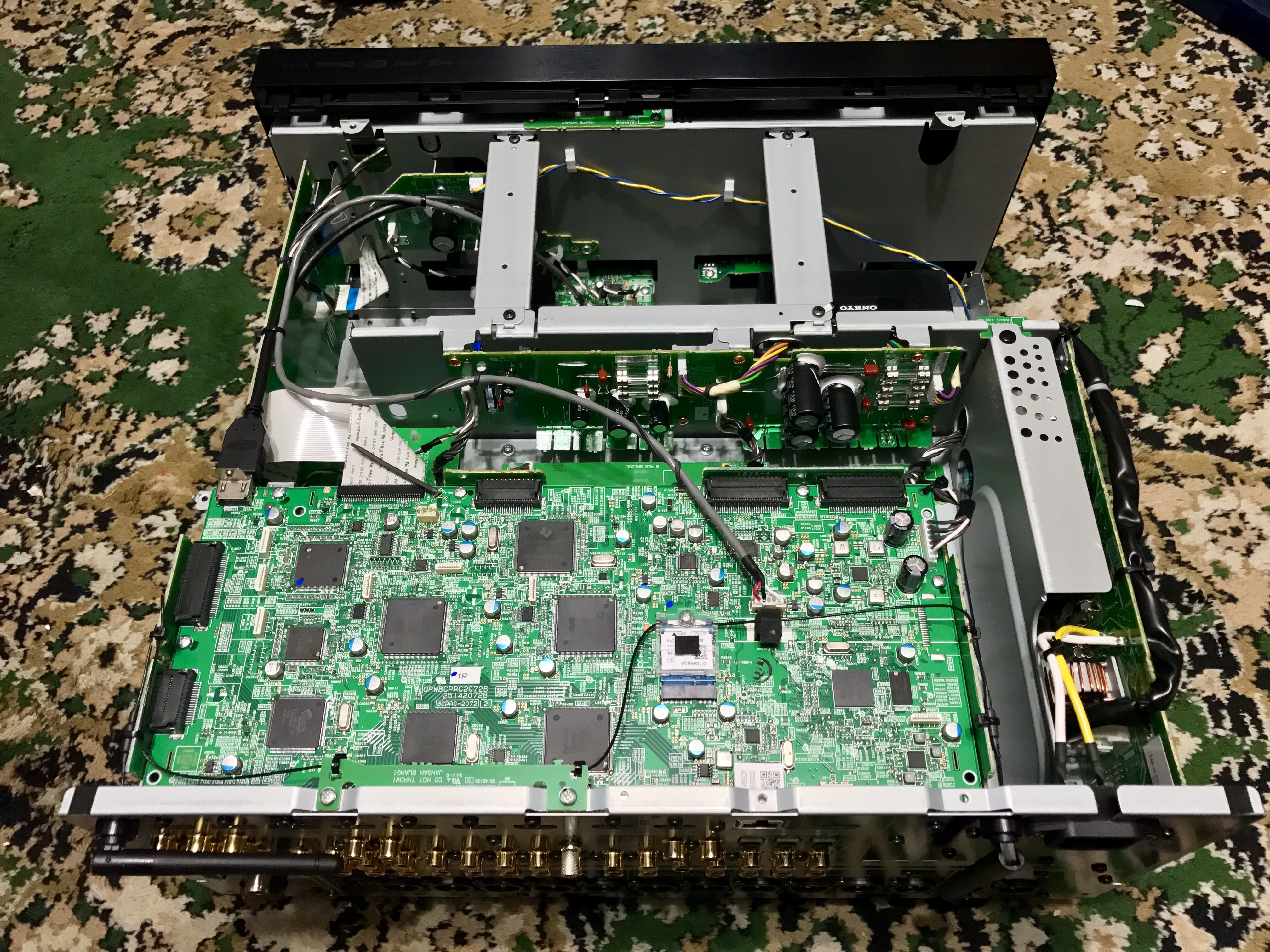

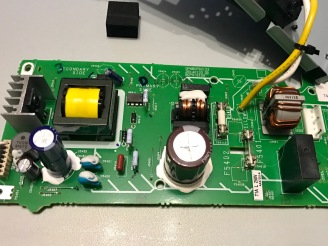

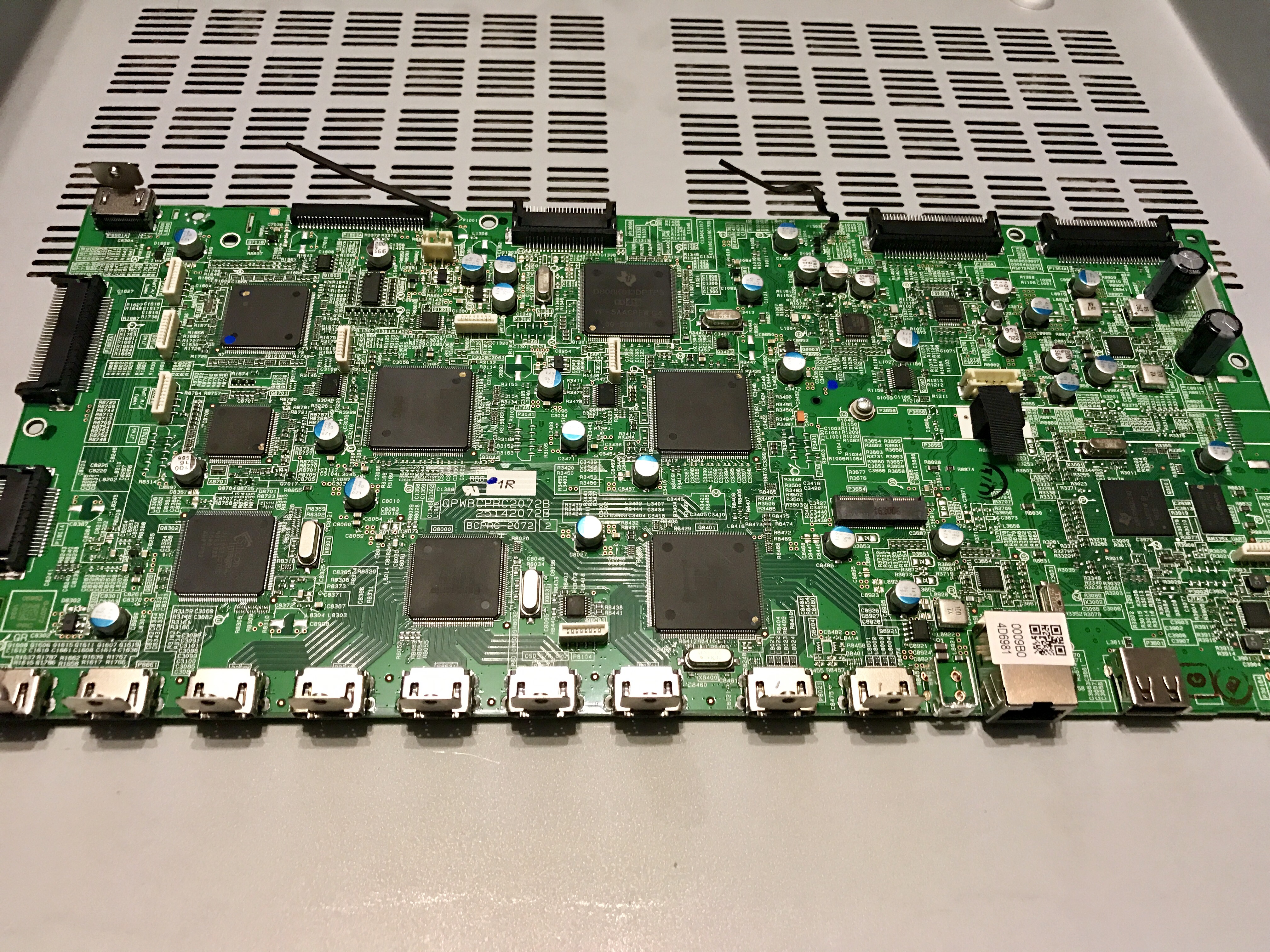

Визуально, внутри, устройство сильно переработано, возникает ощущение что аппарат совсем другой. Реально это не так. Для упрощения сборки на заводе, Onkyo так переделали всю компоновку устройства чтобы максимально уменьшить количество проводки внутри аппарата и возможно снизить затраты. Зато увеличилось количество плат-перемычек. Их штук 7 вместо 1. Плохо это или хорошо трудно сказать. Думаю без разницы. Вместо 3-х сетевых трансформаторов как в PR-SC5530 в PR-RZ5100 установлен всего 1 трансформатор для аналогового и цифрового аудио и дополнительно установлен импульсный блок питания для платы HDMI.

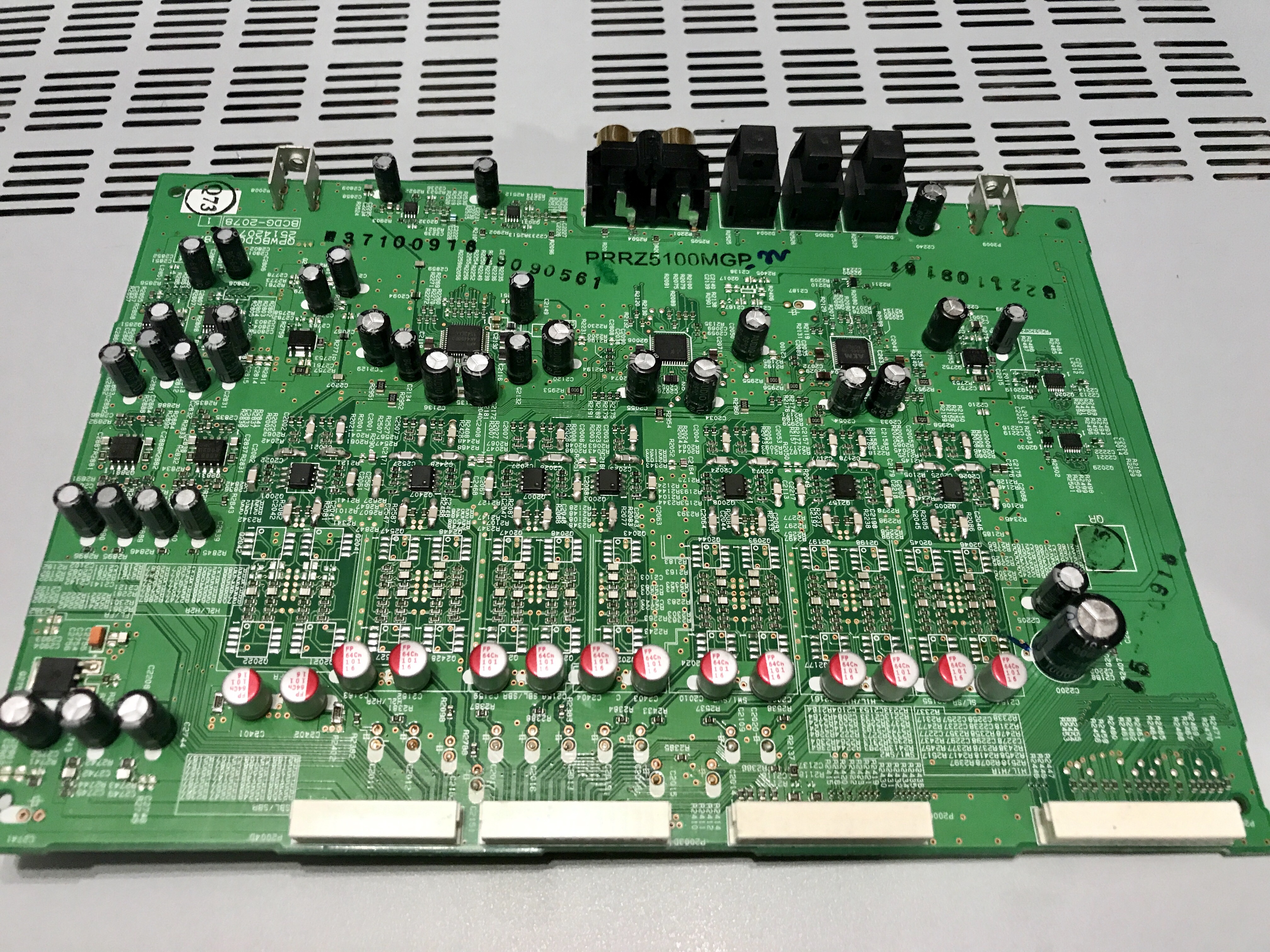

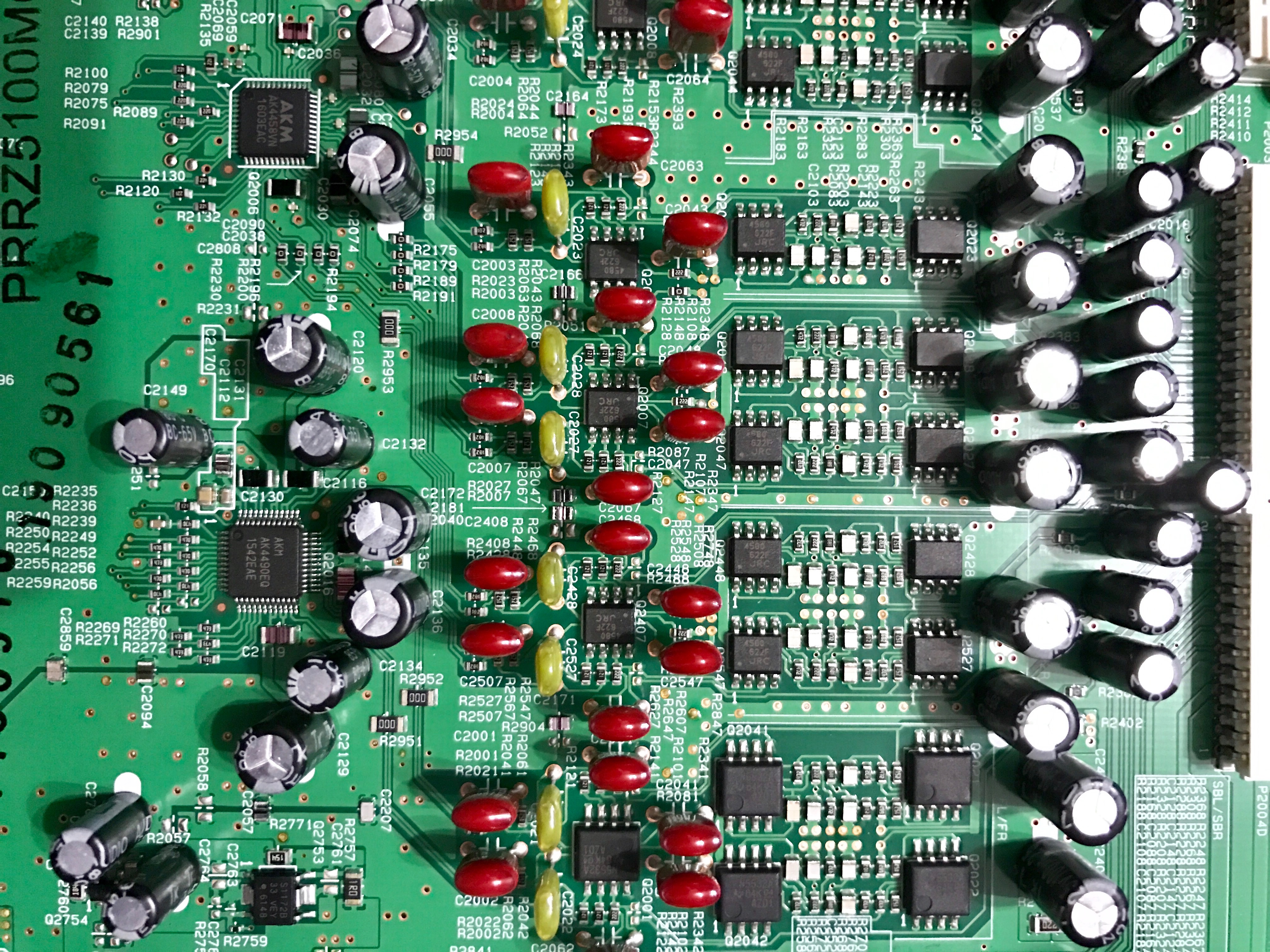

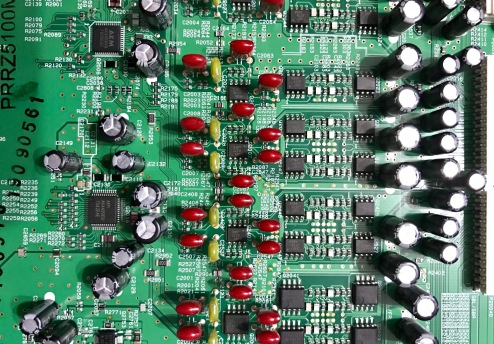

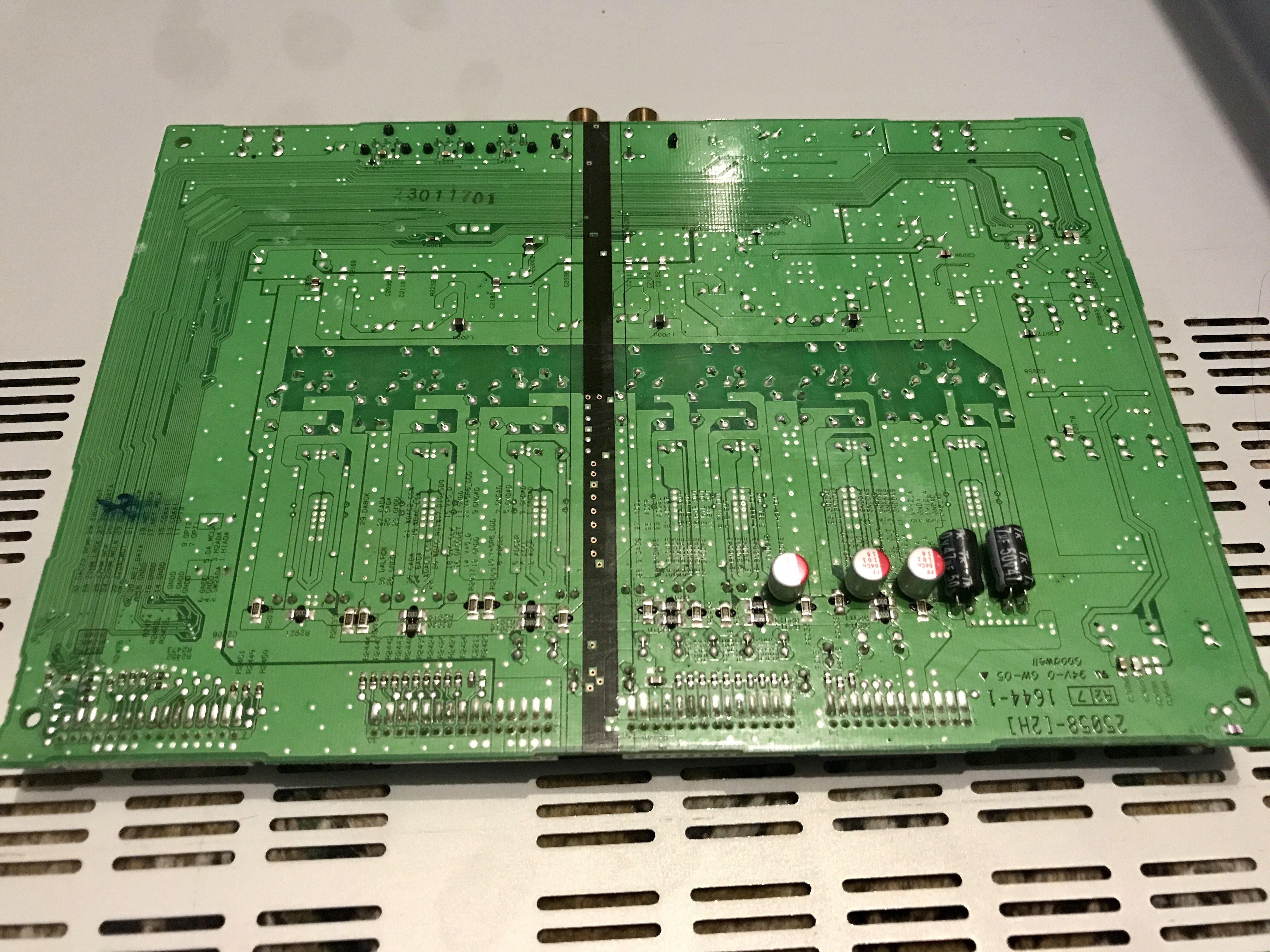

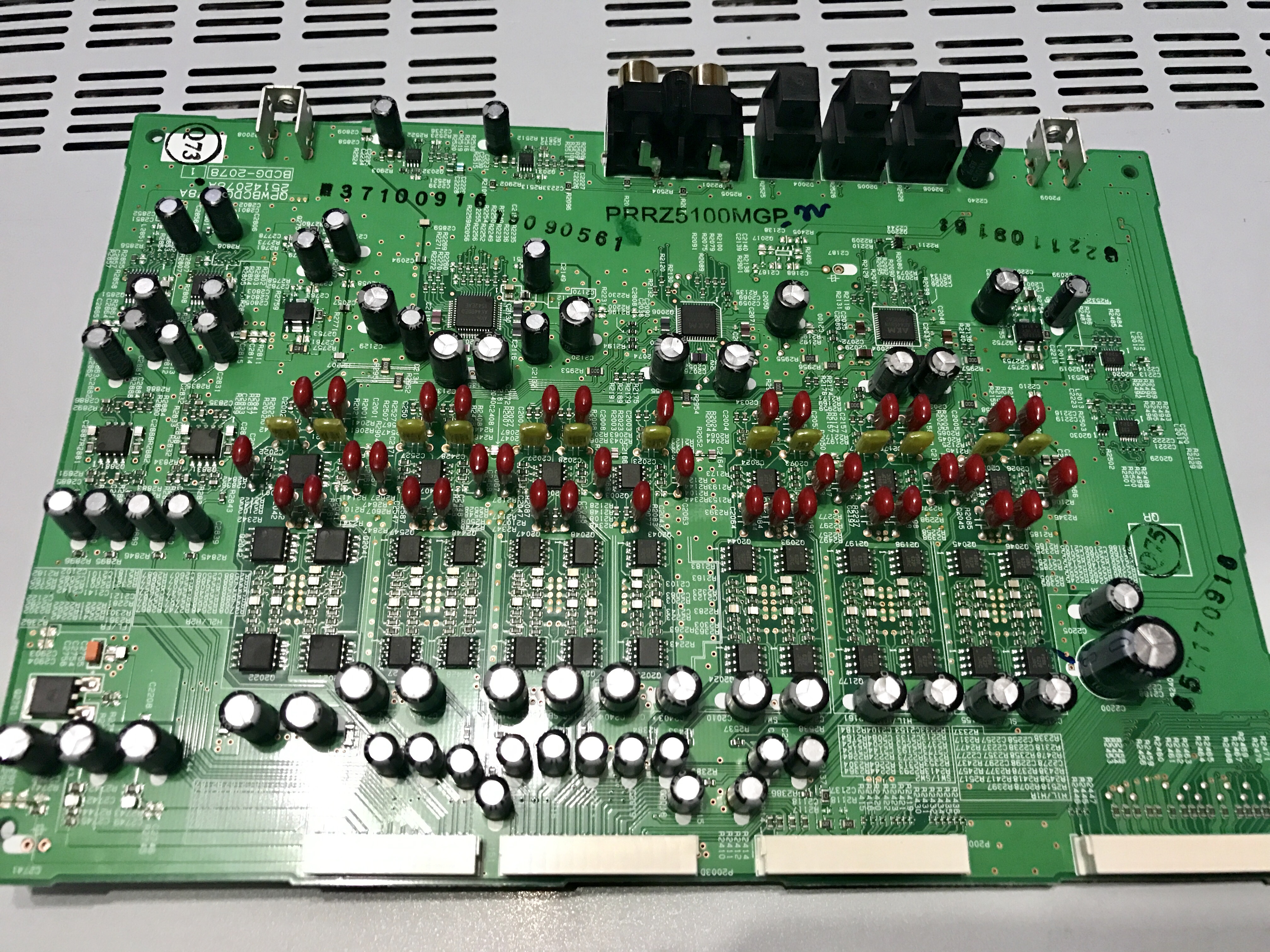

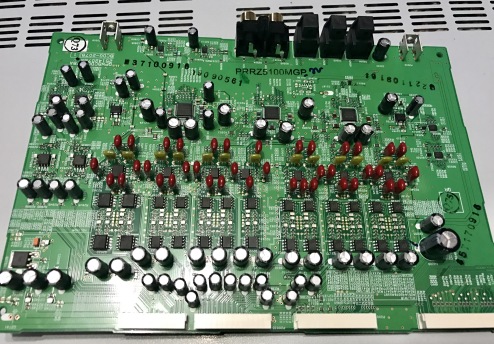

С точки зрения схемотехники аудио, за последние 7 лет, практически ничего не изменилось. Все те же лишние VLSC на выходе платы ЦАП. Из более менее значительных изменений, это замена микросхемы ЦАП PCM1795 на AK4490 для фронтальных каналов. Теоретически это хорошо, но на практике слабая реализация сводит на нет все достоинства этой микросхемы.

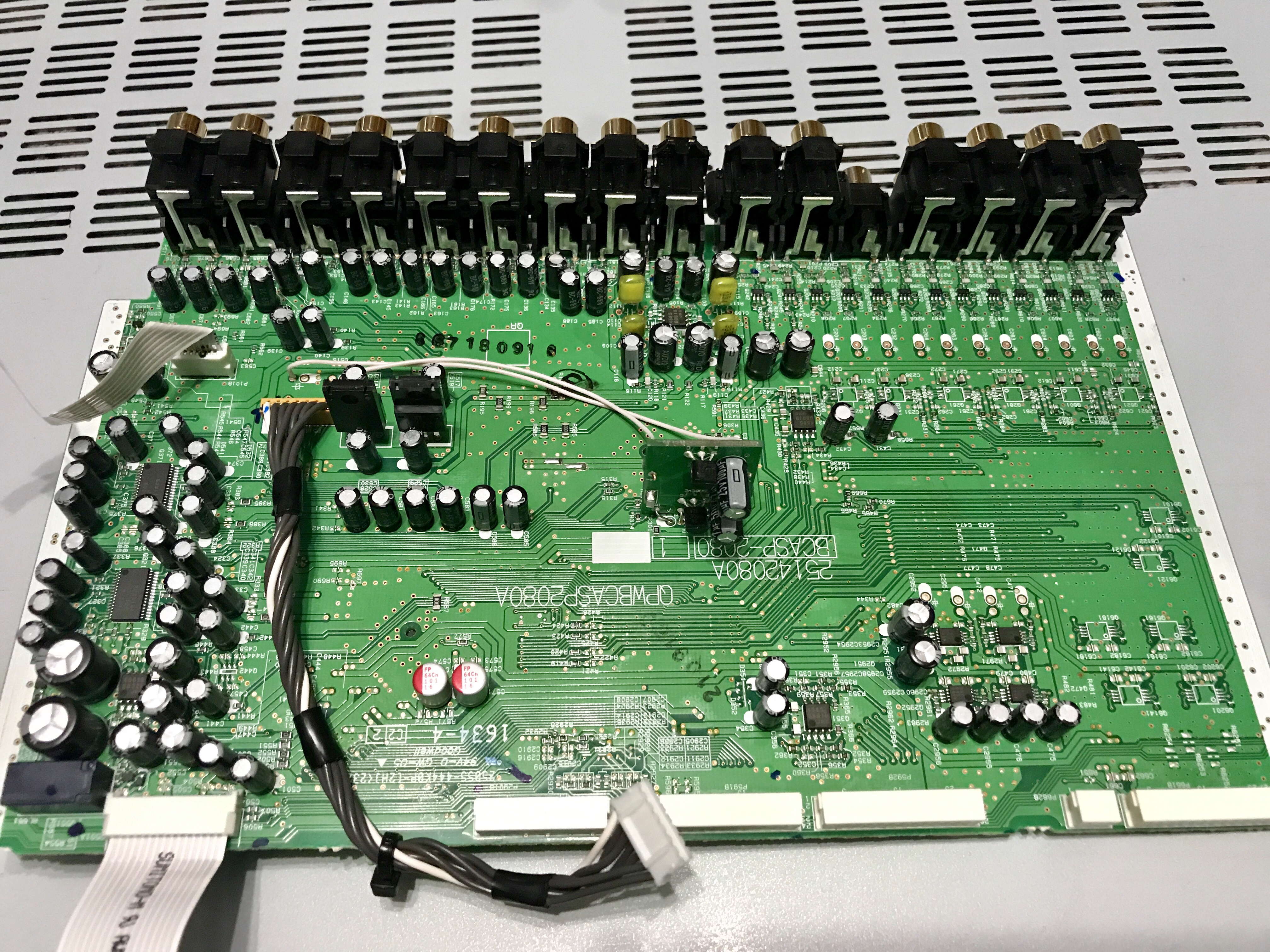

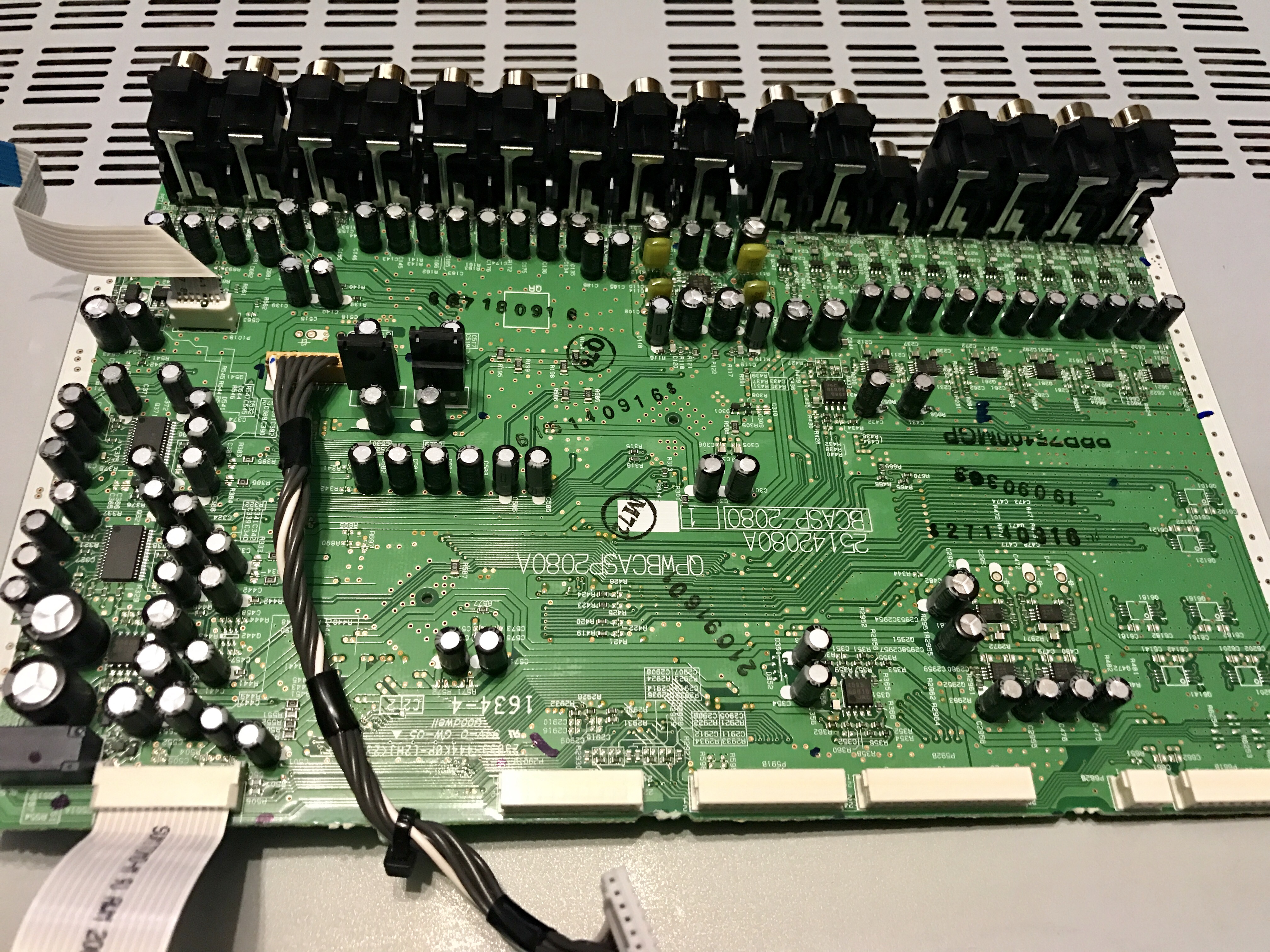

Предусилительная часть, такая же как и у PR-SC5530. Регулятор громкости установлен BD34704KS2. Раньше я с таким дело не имел. Послушаем. По даташиту регулятор хороший.

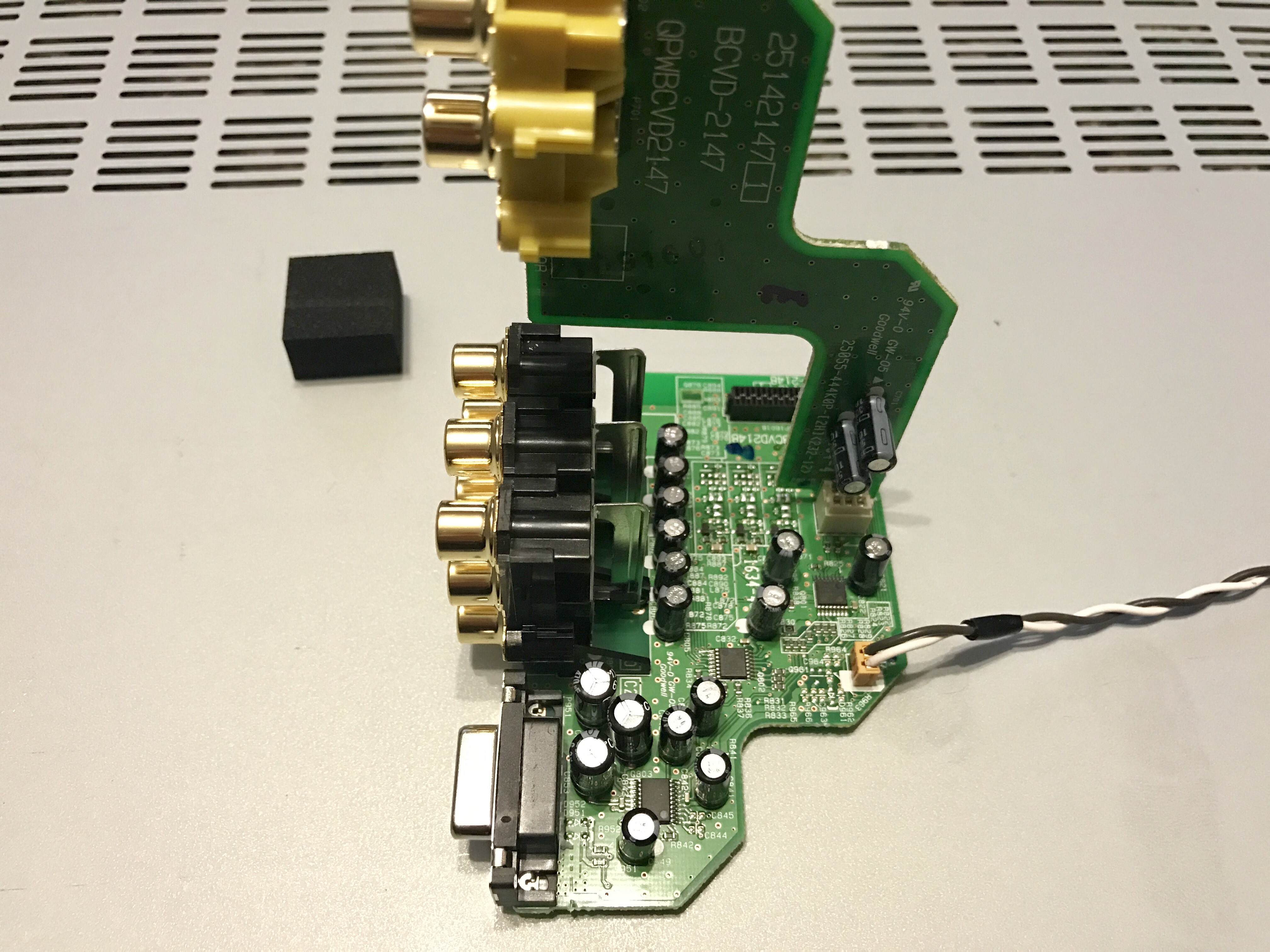

Аналоговое видео окончательно сошло на нет. Его в процессоре можно сказать нет. Одна маленькая плата. Наверно для галочки оставили.


По звучанию в стоковом варианте ONKYO PR-RZ5100 ничем не выделяется от своих предшествеников. Такое же «ресиверное» звучание . Но как обычно Onkyo оставило непочатый край работы для меня.


Было изготовлено несколько вариантов апгрейда.

Минимальный

В этом варианте я пстарался устранить основные недостатки схемы в формате 5.1.

1. Удаление "VLSC" - дополнительной аналоговой фильтрации, очень негативно влияющей на звучание.
2. Замена операционных усилителей на более качественные.
3. Удаление электролитических конденсаторов в цепи сигнала.
4. Пересчет ФНЧ.
5. Установка аудиофильских компонентов.

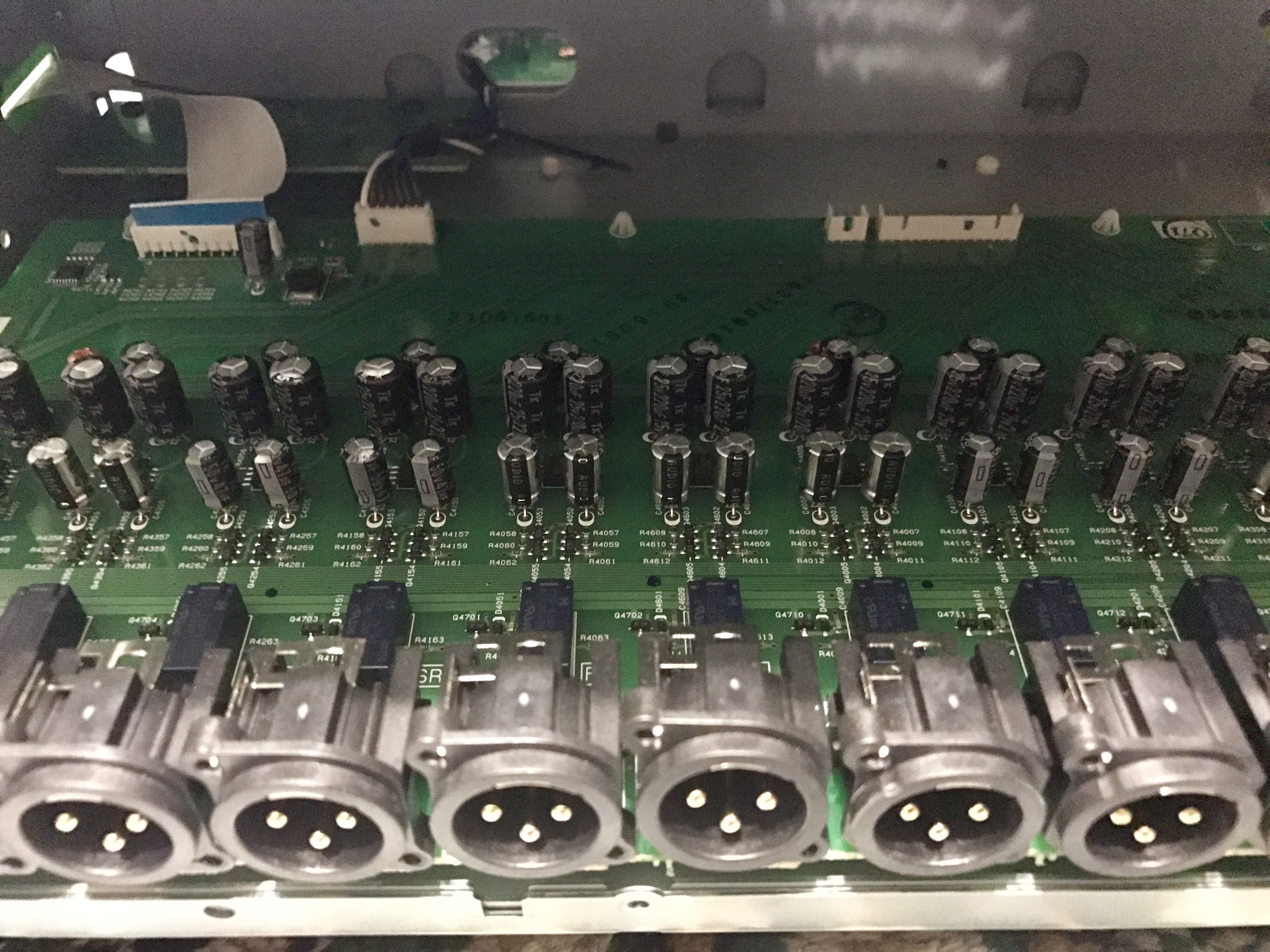

6. Доработка 2 балансных выходов для фронтальных каналов.

Стандарт

В этом варианте было доработана схемотехника и питание схемы в варианте 11.4.

1. Удаление "VLSC" - дополнительной аналоговой фильтрации, очень негативно влияющей на звучание.
2. Замена операционных усилителей на более качественные.
3. Удаление электролитических конденсаторов в цепи сигнала.
4. Улучшение качества питания схем.
5. Пересчет ФНЧ.
6. Установка аудиофильских компонентов.

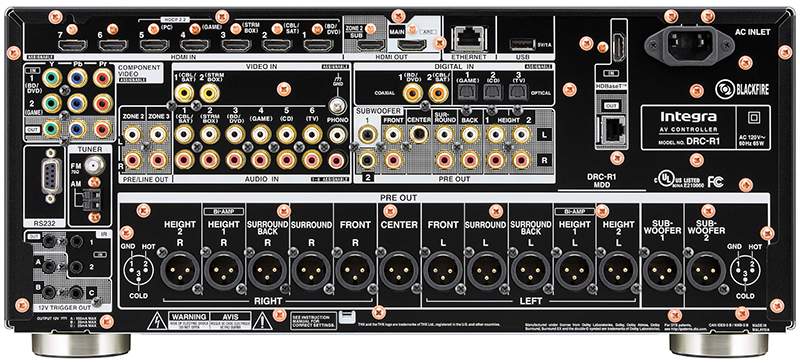

7. Доработка 5 балансных выходов.


Максимальный

В данном апгрейде я сделал максимум что было возможно в формате 11.4. С максимальным качеством стереозвука.
1. Удаление "VLSC" - дополнительной аналоговой фильтрации, очень негативно влияющей на звучание.

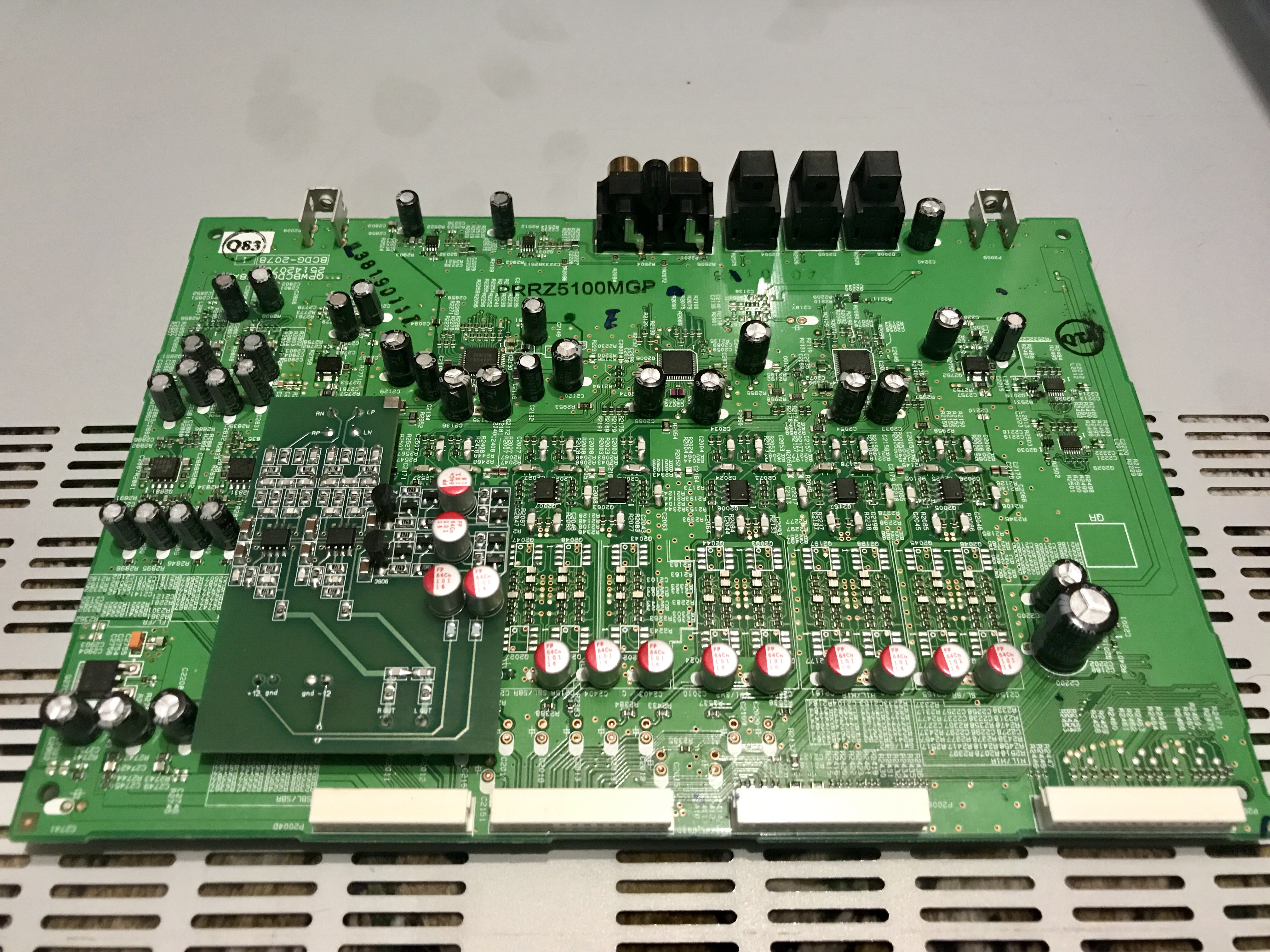

2. Установка дополнительной аналоговй платы на плате ЦАП, для максимально качественного преобразования сигнала.
3. Удаление электролитических конденсаторов в цепи сигнала.
4. Улучшение качества питания схем. Активная фильтрация.
4. Пересчет ФНЧ.
5. Установка аудиофильских компонентов.

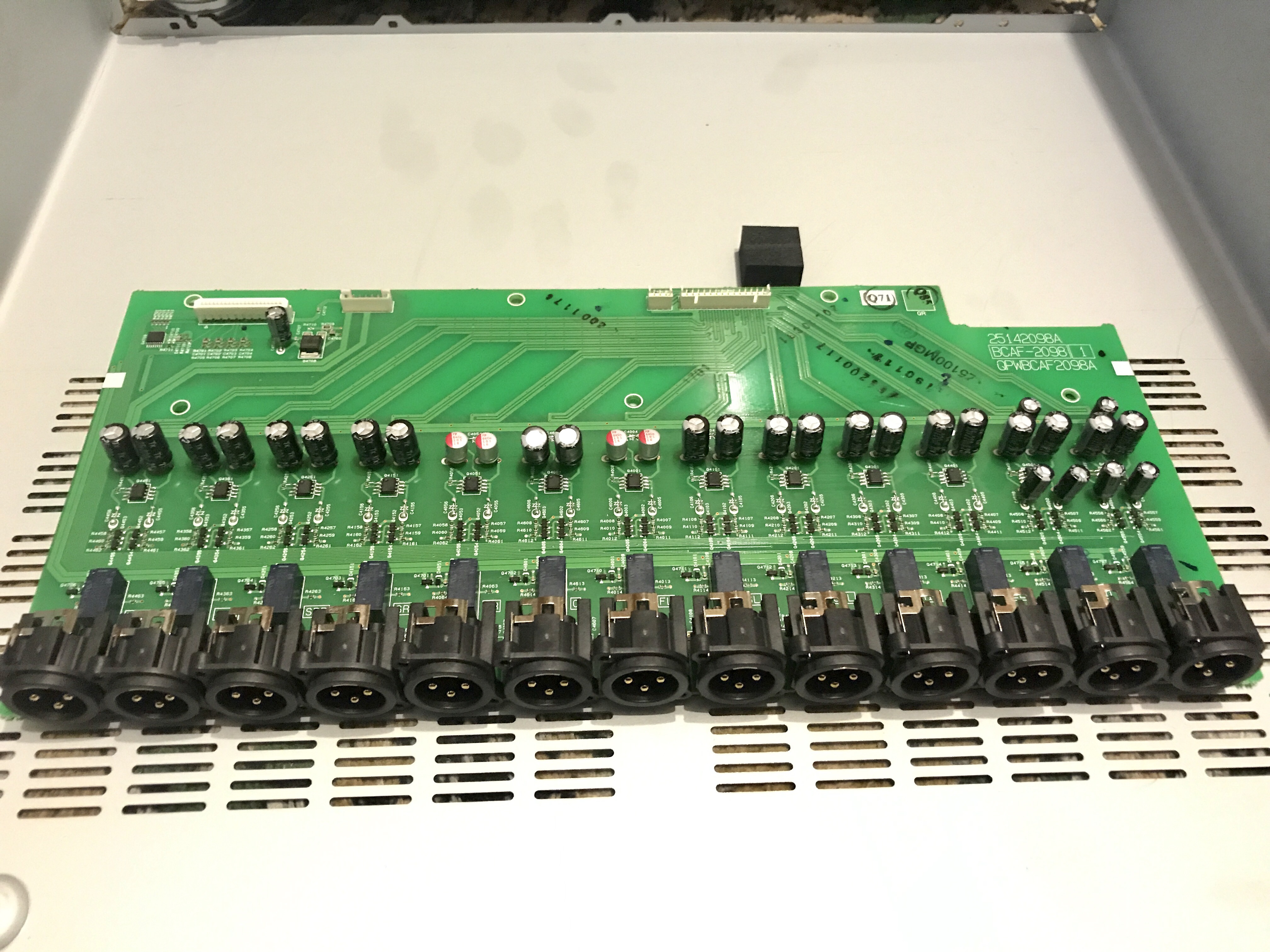

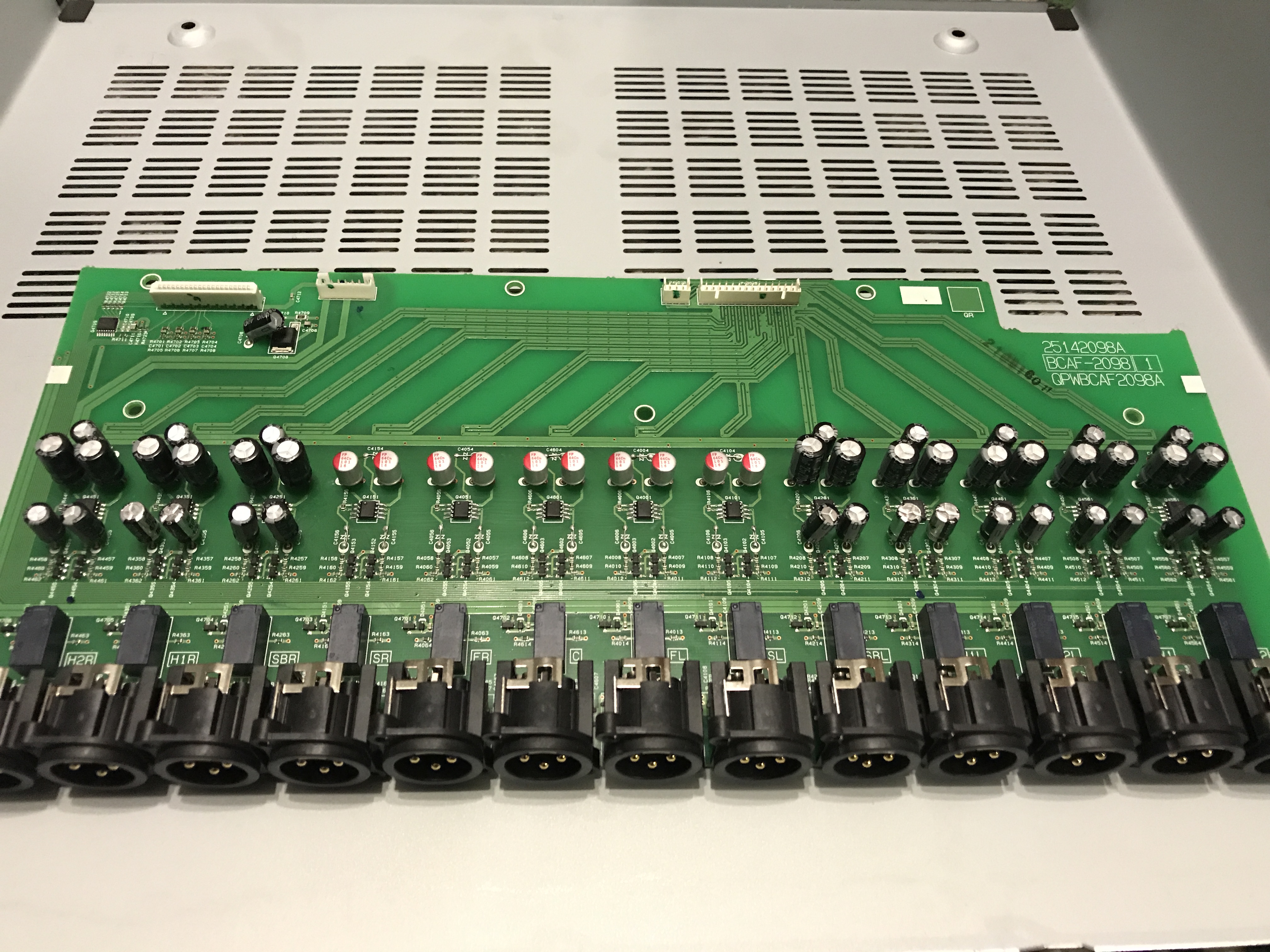

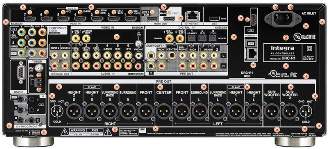

6. Доработка 11 балансных выходов.

Аудиофильский

Схемотехника как варианте "Стандарт" для 5 каналов, но с максимальным качеством стереозвука как в варианте "Максимальный".

1. Удаление "VLSC" - дополнительной аналоговой фильтрации, очень негативно влияющей на звучание.
2. Установка дополнительной платы на плате ЦАП, для максимально качественного преобразования сигнала.
3. Удаление электролитических конденсаторов в цепи сигнала.
4. Улучшение качества питания схем. Активная фильтрация.
4. Пересчет ФНЧ.
5. Установка аудиофильских компонентов.
6. Доработка 5 балансных выходов.


О прослушивании.

Все из вышеперечисленных вариантов намного лучше оригинального варианта "Onkyo" или "Integra" в многоканальных форматах. Не надо быть экспертом чтоб услышать разницу. Звучание становится цельным и ближе к реальности. Резкое "цифровое" звучание отсутствует, которое явно присутствует в оригинале.

В режиме стерео звучание прекрасное не побоюсь этого слова. Точное, с прекрасной сценой, очень динамичное, детальное, но при этом аналоговое. Я остался очень доволен полученным результатом.

Для тех кто впервые на моем сайте желательно ознакомиться с предыдущими моими работами по доработке Onkyo / Integra Onkyo PR-SC5530 и Onkyo PR-SC5509


Автор: Шейхов Тимур
