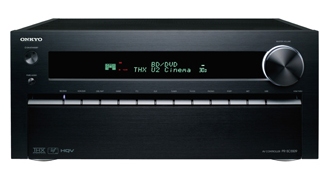

Integra DHC-80.3 / Onkyo PR-SC5509

Процессор Integra DHC-80.3 поступил в продажу в 2011 году. Его полным аналогом является Onkyo PR-SC5509.

Различия между Integra DHC-80.3 и Onkyo PR-SC5509 несущественные. У Integra DHC-80.3 15-канальный эквалайзер для калибровки акустики помещения, более тонкие настройки в меню устройства. У Onkyo PR-SC5509 8-канальный эквалайзер, зато есть кнопка Pure Audio. Субъективно, мне кажется, что Integra изготовлен как-то более качественно и более надежно.

Как устройства "из коробки", данные процессоры не представляют абсолютно никакого интереса с точки зрения звука - он резкий и грубый. Типичный "цик - бум". Для этого есть объективные причины. Его легко переигрывали процессоры ДК от Marantz и Yamaha. Но, как потенциальный донор для апгрейда, он не имеет аналогов среди конкурентов. В конце статьи я перечислю все модели, которые подпадают под апгрейд по данной технологии с небольшими вариациями.

Рассмотрим почему так получается.

1. Отличное штатное питание: 3 трансформатора (2 Ш-образных для цифровых и 1 тороидальный японский "BANDO" для аналоговых цепей). "BANDO" изготавливают трансформаторы для Accuphase.
2. Питание аналоговых цепей +-14V позволяет устанавливать более качественные операционные усилители.
3. Предусилитель на базе регулятора громкости CS3318 потенциально отличный. Это аналог стерео версии CS3310, который устанавливается во многие Hi-Fi интегральные усилители и предусилители. У CS3318 даже более высокие характеристики.
4. В процессоре установлен ЦАП PCM1795. Он и сам по себе является неплохим ЦАП-ом с высокими характеристиками, но его можно заменить на более качественный ЦАП PCM1792. Это топовый ЦАП Texas Instruments.


Это основополагающие узлы устройства. Их сложно заменить на другие. У конкурентов такого потенциала и близко нет. Например, у Marantz AV8801 такие же микросхемы ЦАП PCM1795, но зато питание 7-9V, причем питание частично от импульсных источников питания. Предусилитель в Marantz AV8801 представляет собой микросборку, в которой находятся, и регулятор громкости, и селектор входов, и чуть ли не радио. В общем, ожидать чего-то хорошего от него не приходится, да и произвести в нем какие-либо изменения представляется маловозможным. Примерно то же самое реализовано и в Yamaha CX-A5000. Но инженеры этих фирм выжали все возможное, что можно было выжать из этих устройств. Узким их местом является предусилитель.

Для Integra DHC-80.3 / Onkyo PR-SC5509 было разработано несколько вариантов апгрейда, а точнее их 5. Отличаются они качеством звука и немного коммутационными возможностями в версии "суперапгрейд".

Все модернизации были придуманы не в один момент, а развивались с годами. Можно их обозвать версиями 2011, 2012, 2013, 2014 и "суперапгрейд". В год по новой версии примерно.

Версия 2011. Она не сильно отличается от того что я делал в Onkyo PR-SC886.


1. Устранение всех электролитических конденсаторов в цепи аналогового сигнала.
2. Замена микросхем цап pcm1796 на pcm1792 во всех каналах. Всего их там 6 штук.
3. Замена всех операционных усилителей на более качественные.
4. Замена электролитических конденсаторов в аналоговой части устройства на более качественные.
5. Модернизация питания аналоговых цепей, для минимизации влияния видеочасти.
6. Модернизация питания предусилителя на базе CS3318.
7. Устранение VLSC - это фирменный фильтр Onkyo, на самом деле для звука очень нехорошая штука, так как содержит несколько операционных усилителей в цепи аналогового сигнала. Возможно инженеры Onkyo были слишком умными и гнались за какими то абстрактными характеристиками, которые к хорошему звуку отношения не имеет, а возможно просто это маркетинговая фишка.

Версия 2012.

Все то же самое что в версии 2011, но некоторыми существенными изменениями.

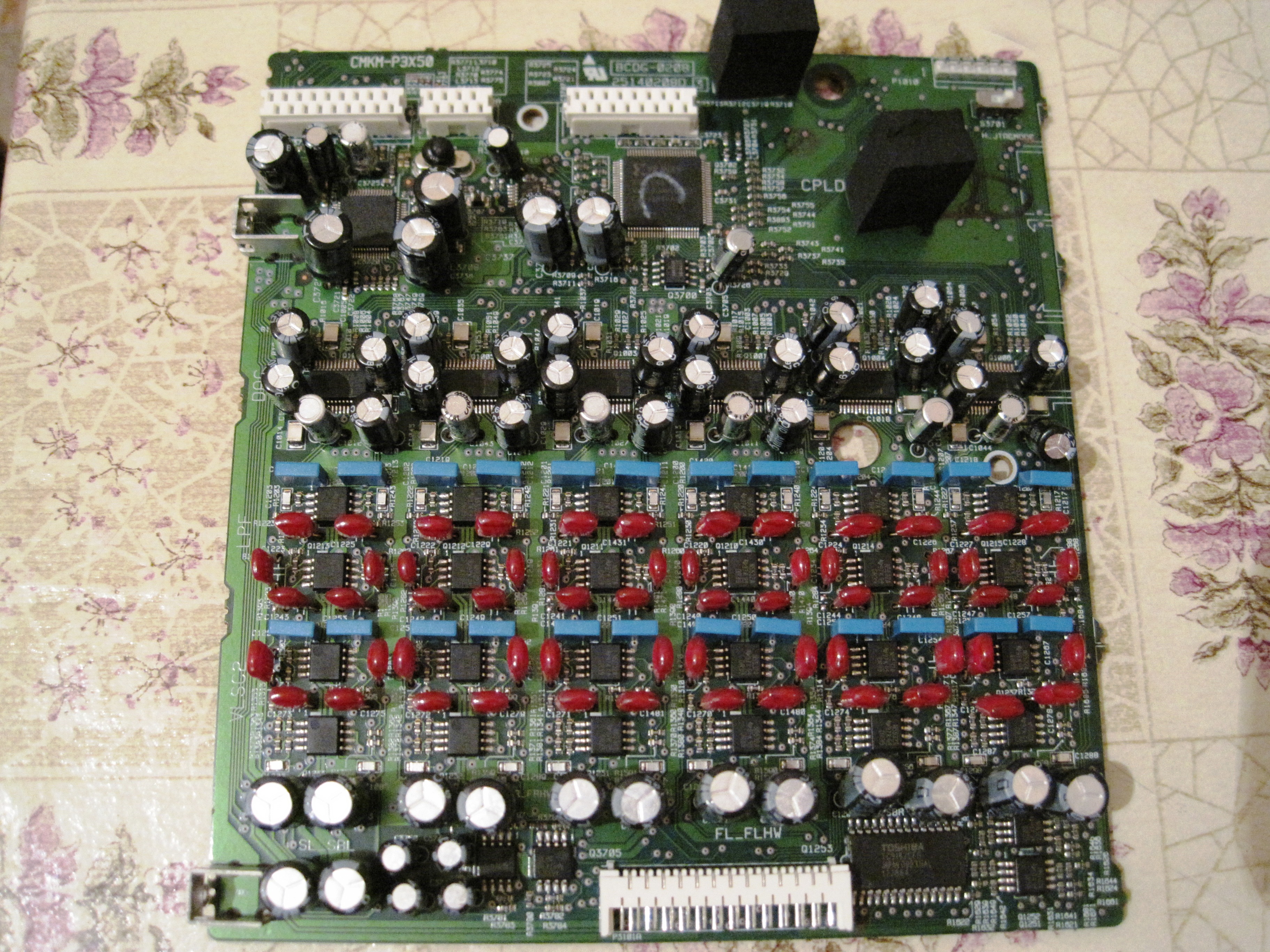

1. Полностью переработана аналоговая часть платы ЦАП, а точнее установлена дополнительная плата, которая устанавливается поверх основной платы ЦАП, что в целом был большой шаг вперед.
2. Изготовлена новая плата буферов для платы предусилителя.

Версия 2013.


1. Несколько улучшена плата ЦАП относительно версии 2012. Убраны буферы на выходе платы ЦАП, я посчитал что они там не нужны, можно сократить путь сигнала на 1 операционный усилитель в каждом канале.

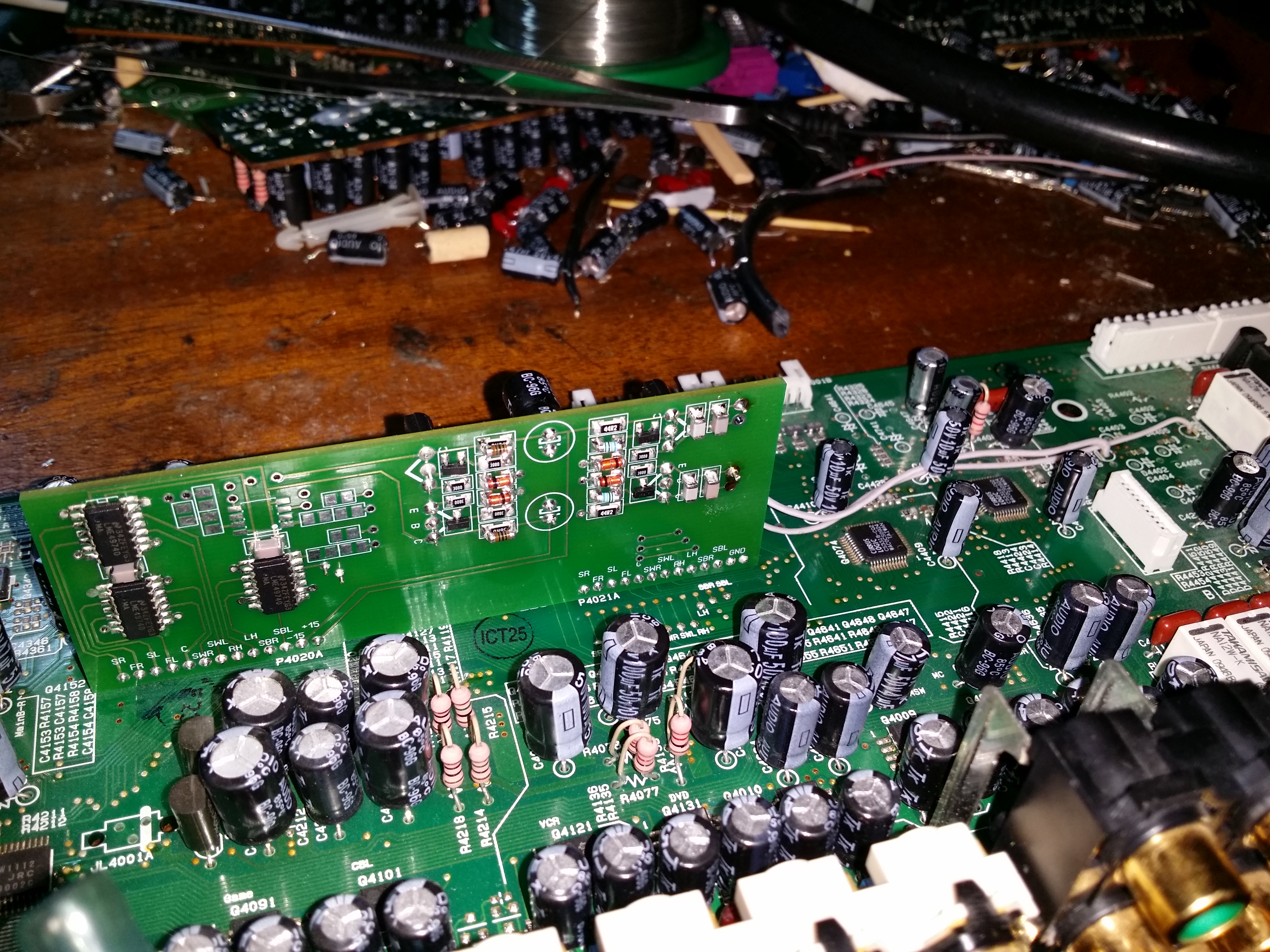

2. Изготовлена совершенно новая плата буферов на плате предусилителя.
3. Изготовлен новый узел для питания регулятора громкости CS3318.
4. Изготовлена дополнительная плата питания для аналоговой части платы ЦАП.
В целом этот апгрейд был довольно мощным и существенно более дорогим чем предыдущий.

Версия 2014.


1. В ней сохранилось все хорошее от версии 2013, но были доработаны фронтальные стереоканалы. В версии 2012 и 2013 все 11 каналов были полностью одинаковые а вот в версии 2014 я решил по максимуму проапгрейдить фронтальные стереоканалы под музыку. Так как на доп. плате эти 2 канала занимали ровно в 2 раза больше места чем в более старых вариантах, пришлось немного "пожертвовать" верхними фронтальными каналами. Они получили апгрейд 2011, на родной плате ЦАП. Я посчитал что такая рокировка вполне допустима, так как фронтальные основные каналы более важны чем фронтальные верхние.
2. Была еще раз переработана плата буферов с целью ее удешевления без ухудшения качества звука. На ней же смонтированы и узлы питания регулятора громкости CS3318. В принципе можно устанавливать платы и от 2013. Просто будет дороже существенно.

Суперапгрейд 2014.

Для самых ярых аудиофилов была разработана версия в которой было собрано все самое лучшее из версий 2014 и 2013.


1. Была взята доп. плата ЦАП от 2013, в которой подвержены апгреду все каналы, в том числе и фронтальные верхние, дополнительно к ней была разработана небольшая плата, которая надстраивается поверх нее. Схемотехника этого узла идентична той, что применена в версии 2014 для фронтальных каналов, но изготовлена по аудиофильским требованиям с точки зрения схемотехники и применяемых компонентов. Раздельное питание на все каналы, аудиофильские резисторы ну и некоторые другие изменения.

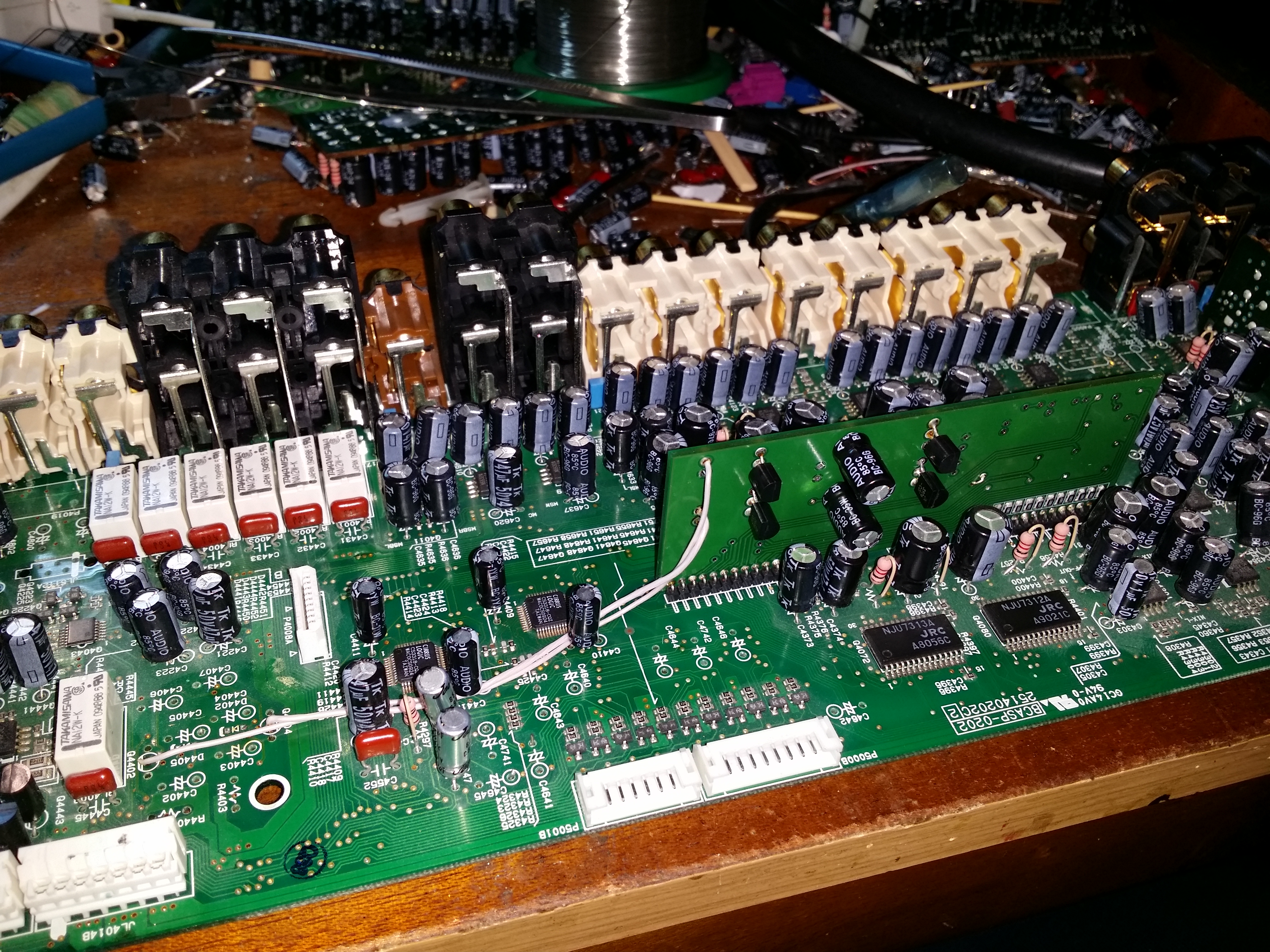

2. Была существенно изменена плата предусилителя. Было решено отказаться от всех аналоговых входов процессора ввиду их ненужности. Фактически сигнал с платы цап стал поступать на регулятор громкости напрямую, минуя всю коммутацию, что конечно существенно повысило качество звука.

Суперапгрейд версия 2015 года.

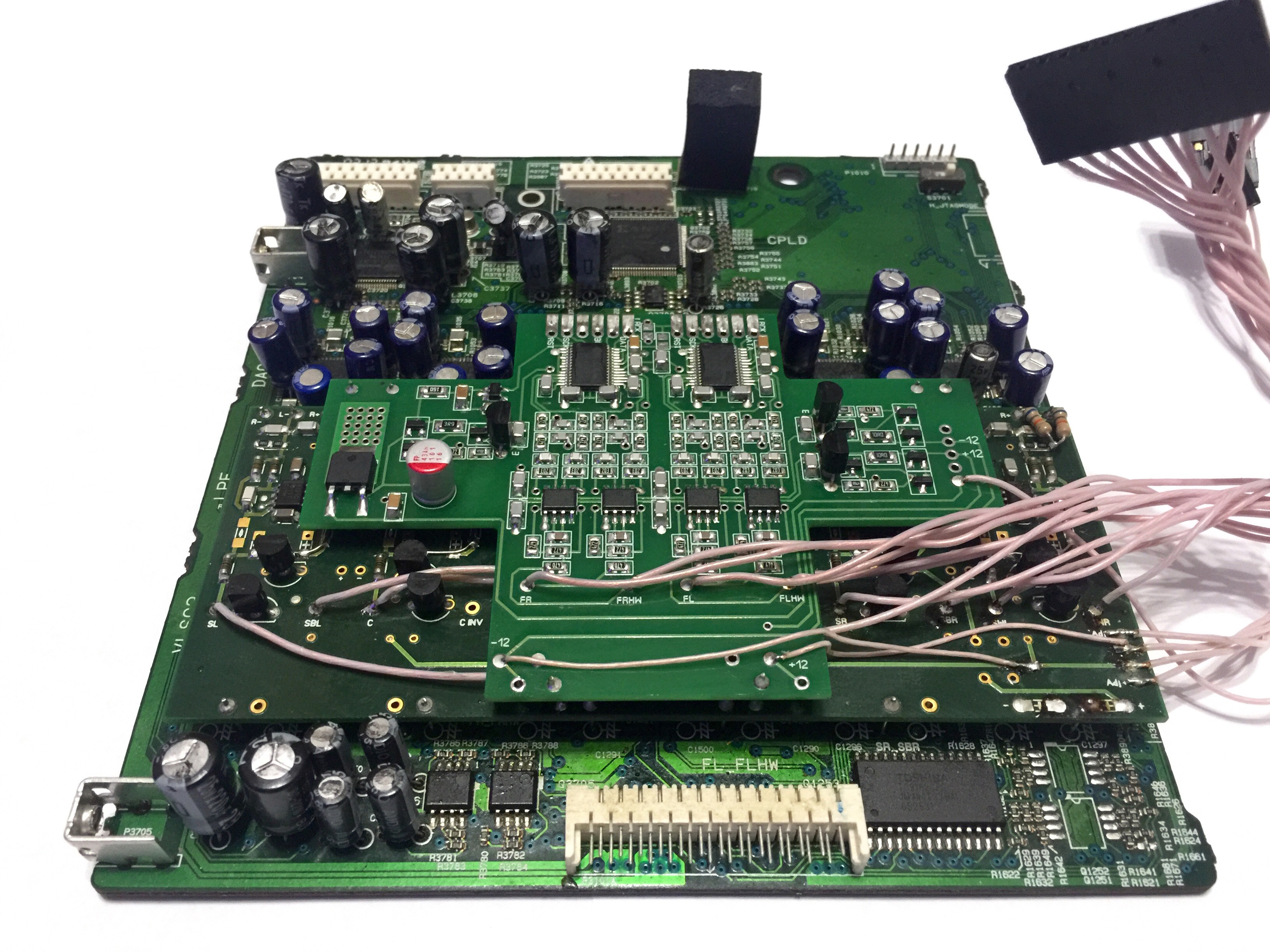

В середине 2015 года была разработана плата для фронтальных и фронтальных высотных каналов, в которой вместе с аналоговой частью были установлены ЦАП AK4390. Для чего это было нужно?

Так как с решениями, которые были реализованы на базе ЦАП PCM1792, качество звучания фронтальных каналов повысить больше невозможно, я решил заменить ЦАП на еще более качественный, который возможно установить в данную схему. Было решено остановиться на ЦАП японского производителя Asahi Kasei AK4390. Для него была разработана новая аналоговая часть с максимально возможным качеством реализации всех узлов.


Прослушивание. Сравнение проводилось с версией суперапгрейд 2014 года.

Слушали музыку разных стилей. Джаз, поп, классику. Что мы услышали? Звучание стало еще более точным в ВЧ диапазоне, звуки приобрели более правильную форму, звук стал плотнее, очень хорошо передается настроение исполнителей. Я остался очень доволен полученным результатом.




На момент написания статьи, октябрь 2015 года аналогов этим процессорам ДК с АПГРЕЙДОМ нет, с точки зрения звука стерео и многоканала в одной коробке. Специально проводились различные сравнения, в самых разных салонах Москвы и Санкт-Петербурга, с различными проигрывателями и цапами, разных ценовых категорий и разным подходам к звуку (лампа - транзистор). Пока процессор никому не уступил. Очень ровный, динамичный и нейтральный звук. Ухо не цепляется к каким то недостаткам. Возможно их и нет. Возможно это получилось как то случайно. Но везет тому, кто что то делает. Под данный апгрейд подпадает большое количество процессоров и ресиверов более старых линеек Integra и Onkyo. Сразу скажу, что результат апгрейда у ресиверов несколько хуже чем у процессоров. Увы, но большие тороидальные трансформаторы внутри небольшой коробки не идут на пользу звуку.

Немного ссылок с информацией на других ресурсах: 1 2 3 4 К сожалению не все люди умеют и хотят писать отзывы. Кто написал всем большое спасибо.

Ресиверы и процессоры подпадающие под апгрейд:

Onkyo PR-SC5507, Onkyo PR-SC5508, Onkyo PR-SC5509, Onkyo TX-NR1007, Onkyo TX-NR3007, Onkyo TX-NR5007, Onkyo TX-NR3008, Onkyo TX-NR5008, Onkyo TX-NR3009, Onkyo TX-NR5009

Integra DHC-80.1, Integra DHC-80.2, Integra DHC-80.3, Integra DTR-80.1, Integra DTR-80.2, Integra DTR-80.3, Integra DTR-70.3, Integra DTR-70.2, Integra DTR-70.1.

Автор: Шейхов Тимур
