Ead theatermaster ovation

Был у меня давным давно процессор ДК Hi-End класса EAD Theatermaster signature. Поддерживал он форматы DTS, DD и PCM. Никаких HD форматов. Максимум в стерео 24/48 поддерживает. Слушал я его несколько лет. Потом появились HD форматы для кино. Решил я продать его и купить процессор ДК Onkyo 886. Продал EAD. Со звуком у Onkyo было все не так гладко, совсем не гладко. Но это другая история. А у друга был такой же EAD но версии пониже Ovation. Он его слушал еще дольше и решил его проапгрейдить, предварительно чтоб я посмотрел что там внутри твориться, есть ли смысл или нет. Цапы там не плохие стоят.

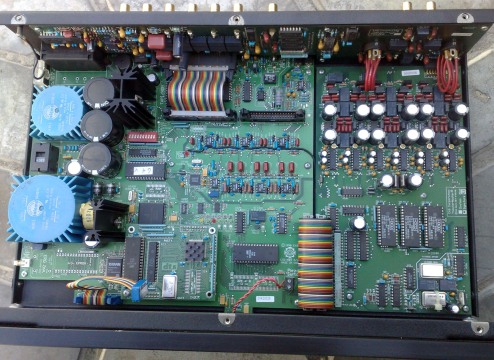

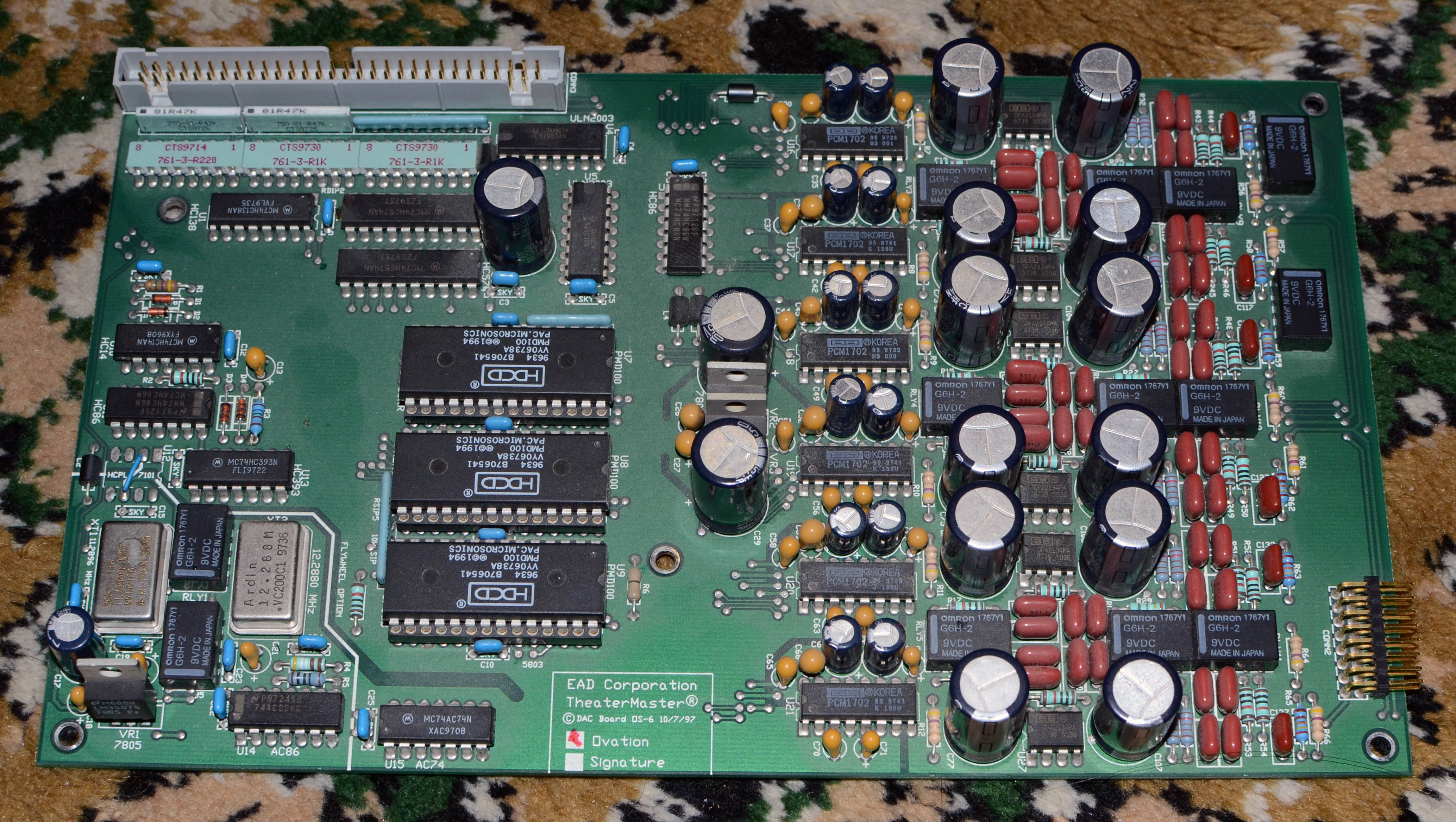

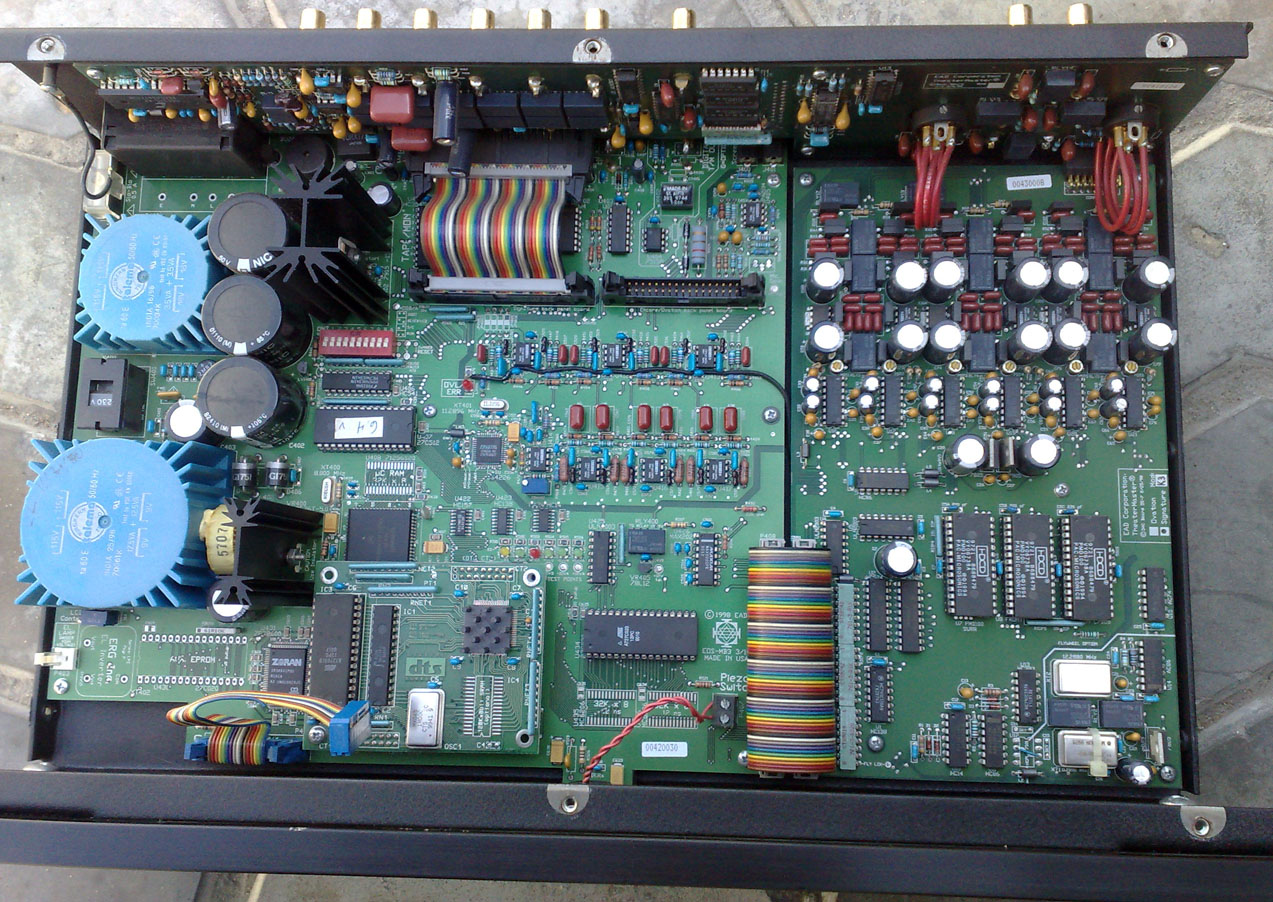

PCM1702, ЦФ PMD100, есть джиттероподавитель. Схему я перерисовал чтоб понять что там творится. То что я там увидел мне очень понравилось.

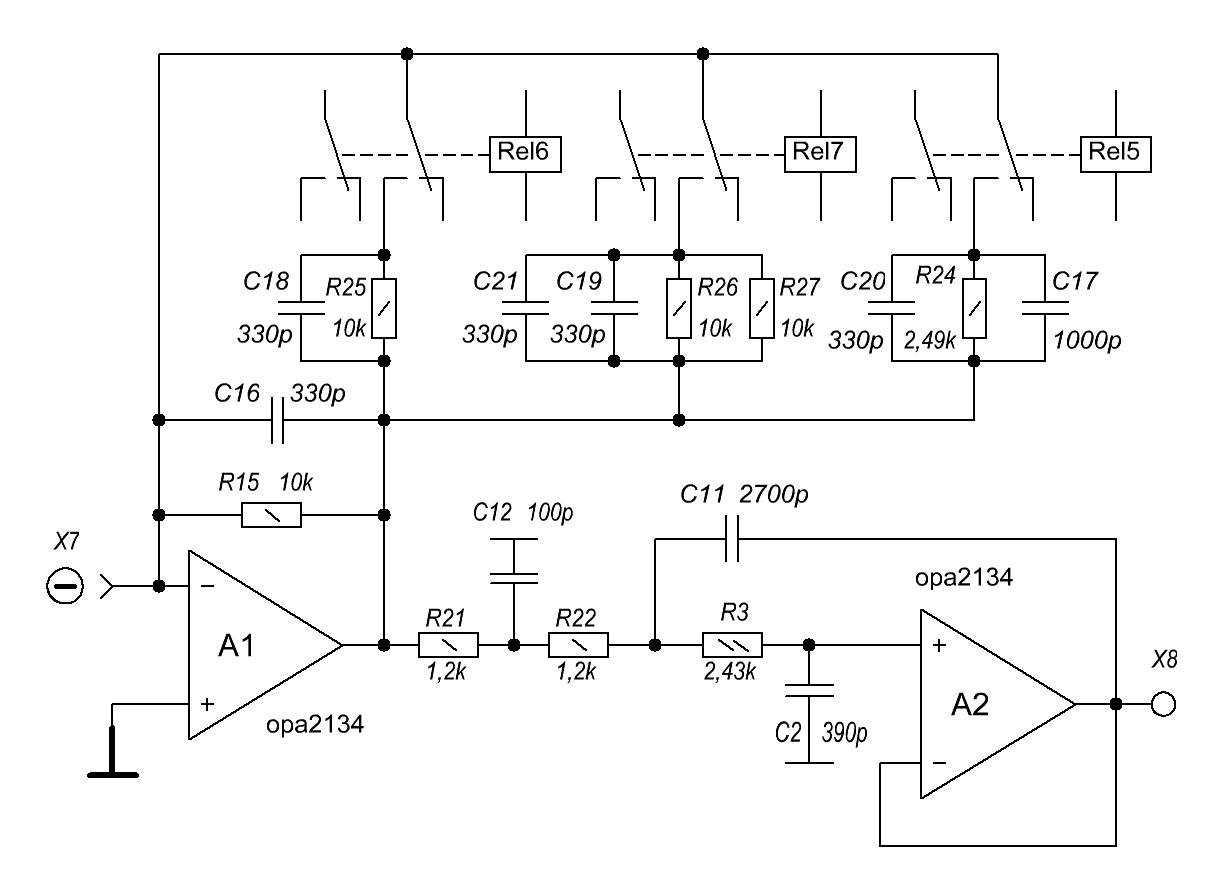

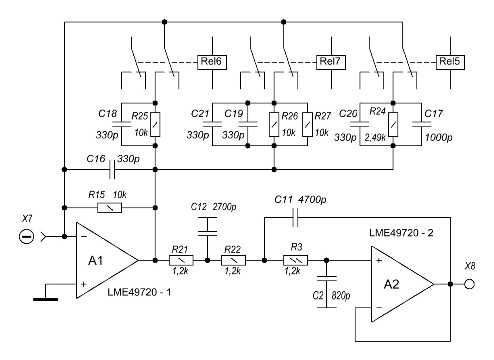

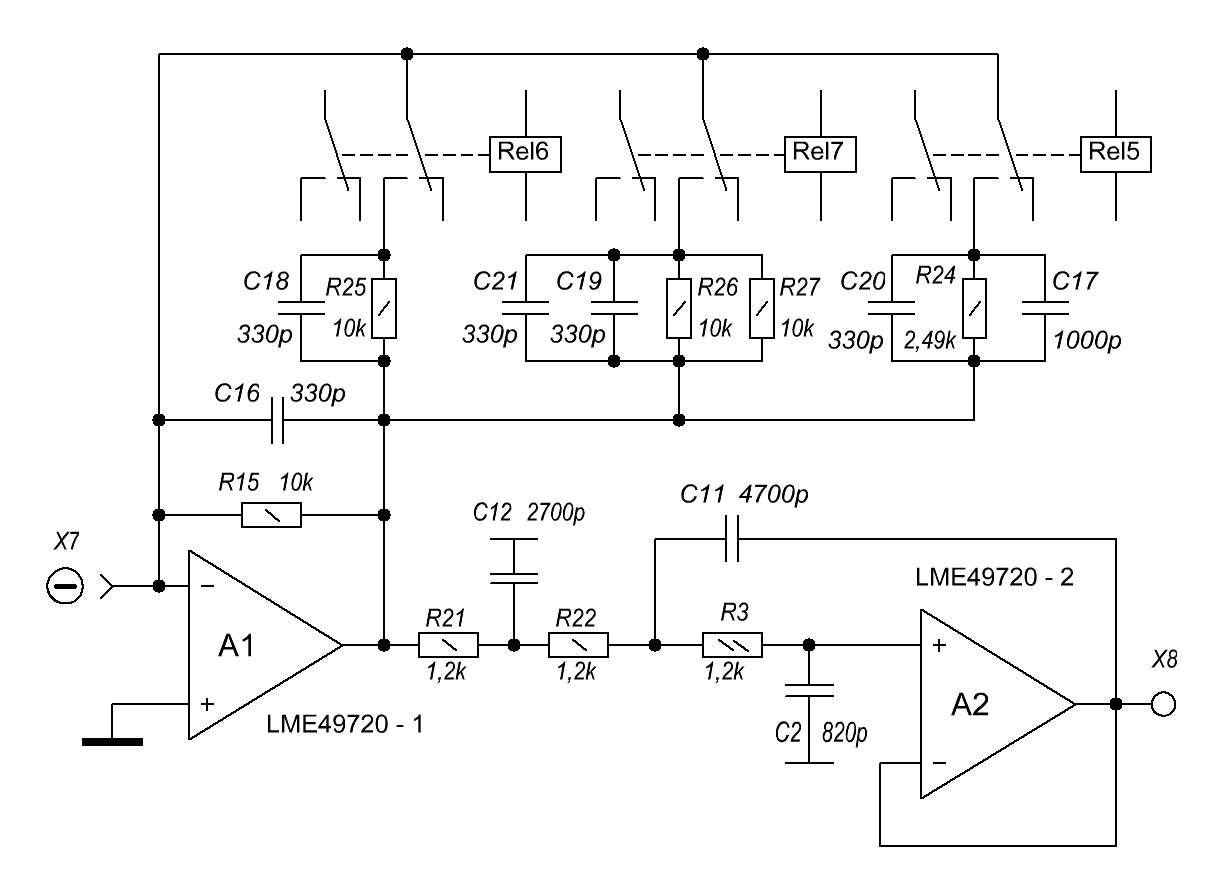

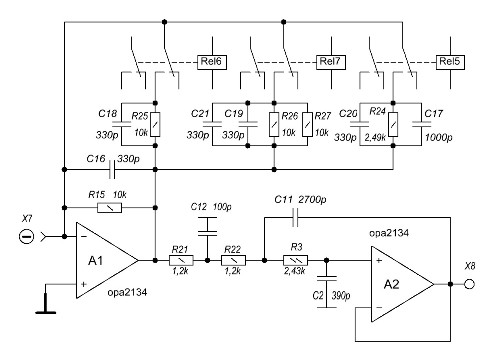

Качество самого фильтра правда не очень, ФНЧ какой то Чебышев настроенный на 40кгц. А вот регулятор громкости там интересный. Громкость регулируется через резистор i/u, состоит из 3 реле, с шагом 6 дб переключает номинал резистора от 10ком до 1,5ком, а плавная подстройка в этом диапазоне производится с помощью ЦФ pmd100. Очень оригинальная идея. !!! Ну я думаю в принципе кашу маслом не испортить, смысл есть посмотреть что получится. Потенциал хороший. Заменил opa2134 на LME49720, конденсаторы в питании на Силмик, ФНЧ переделал на Бессель 30кгц.

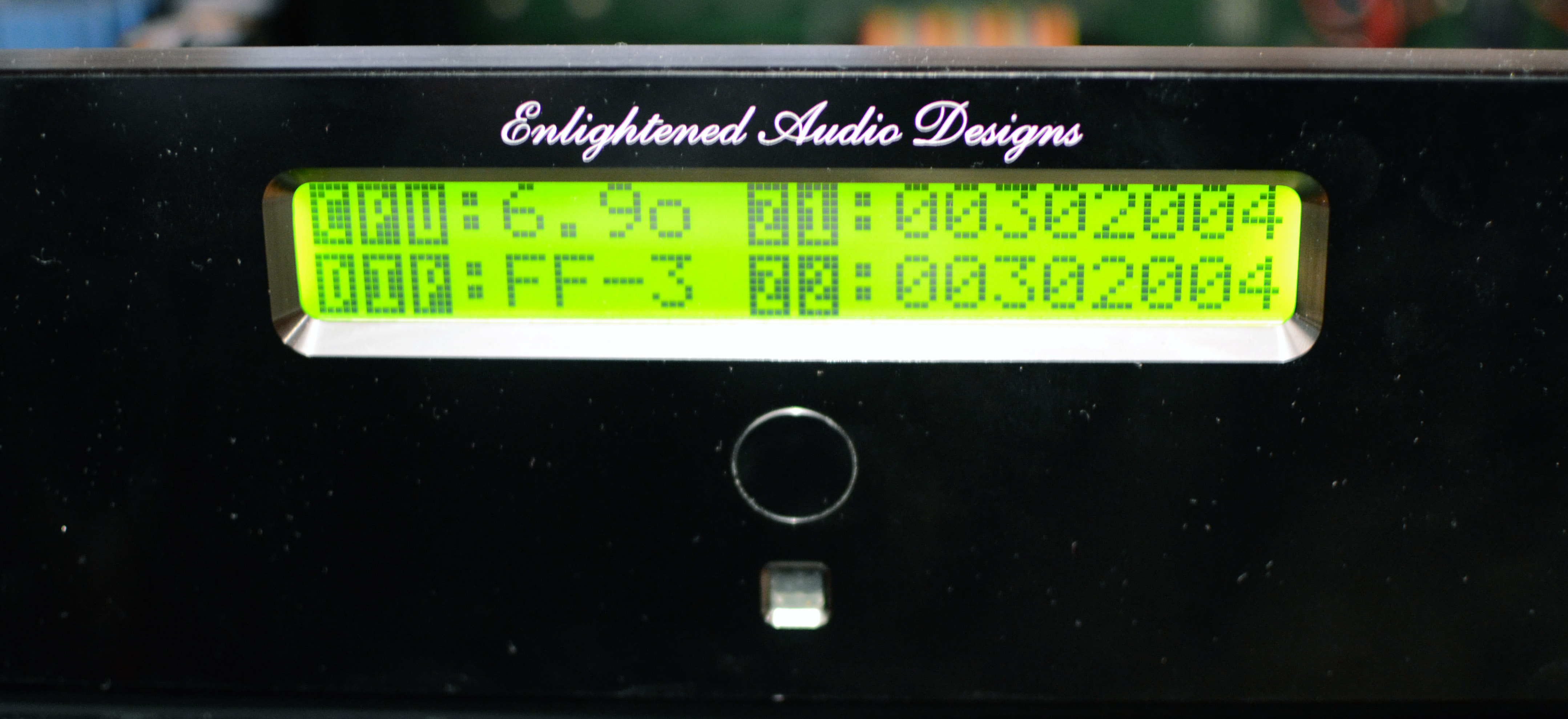

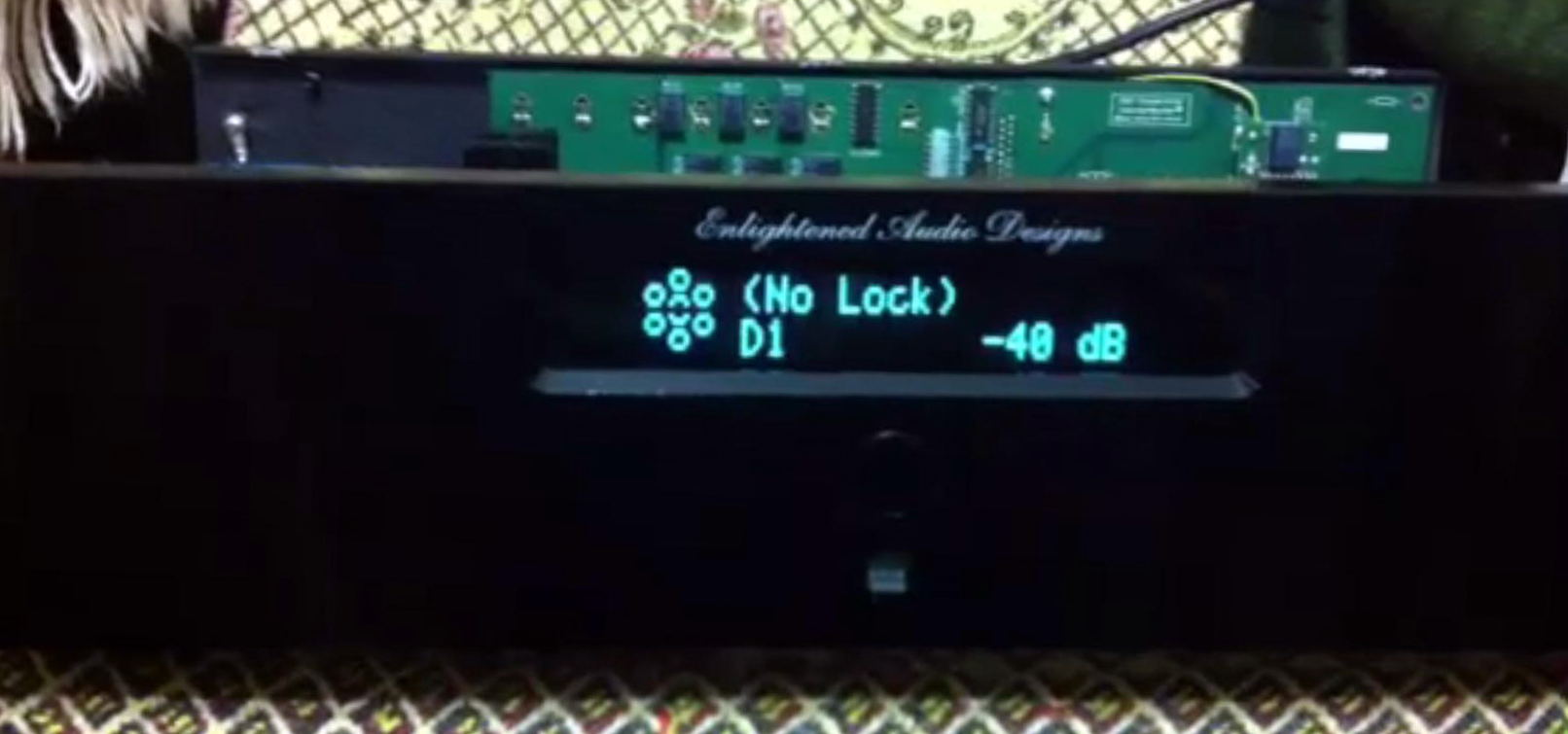

Но теперь мне уже стало самому интересно что можно выжать из этого аппарата. Приобрел я такой же еад за 32000 руб. У экрана была севшая подсветка. ЖК экран но со люминесцентной подсветкой. У них ресурс маленький. Купил я точно такой же экран но со светодиодами.

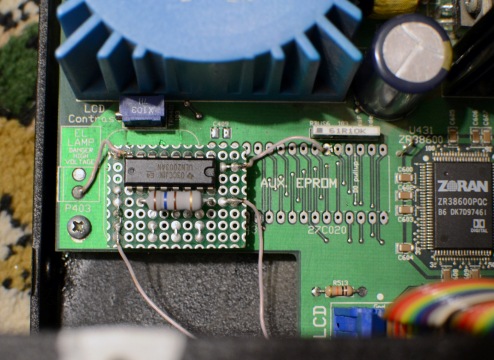

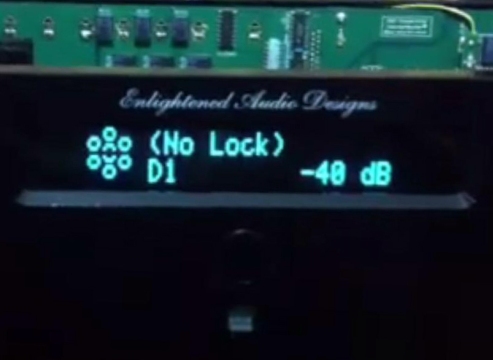

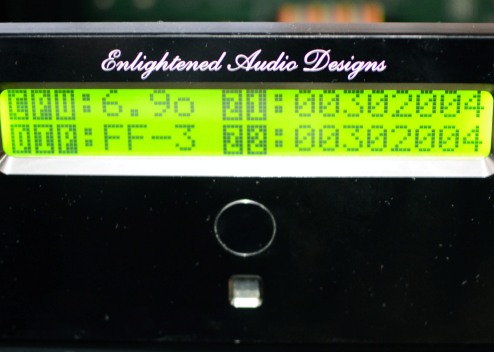

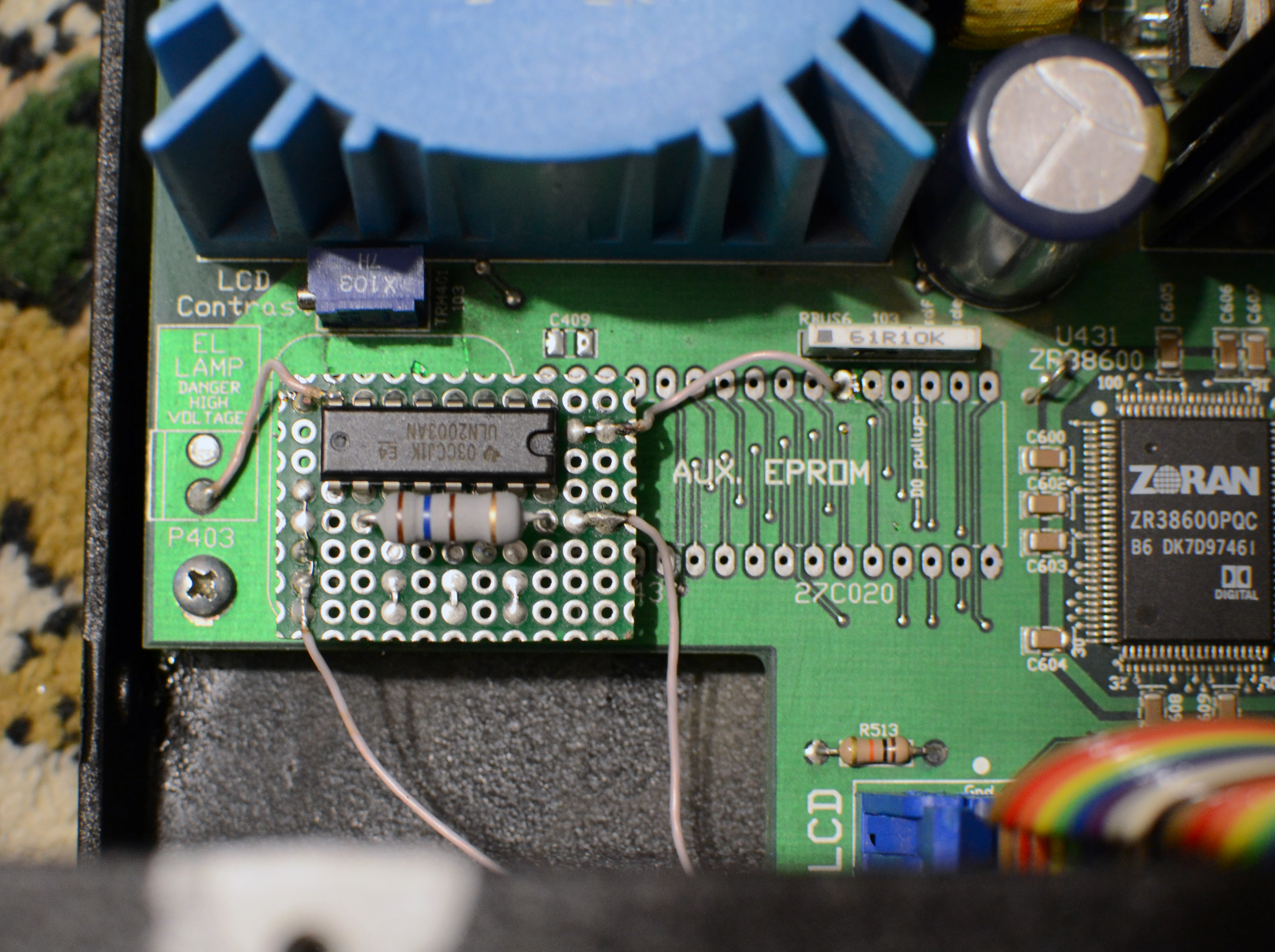

Правда ришлось питание для подсветки дисплея придумывать чтоб светился когда нужно а не когда попало. В последствии он был заменен на нормальный штатный VFD дисплей futaba, только пришлось заменить прошивку. Благо нашел где ее взять, зато стало работать совсем все хорошо.

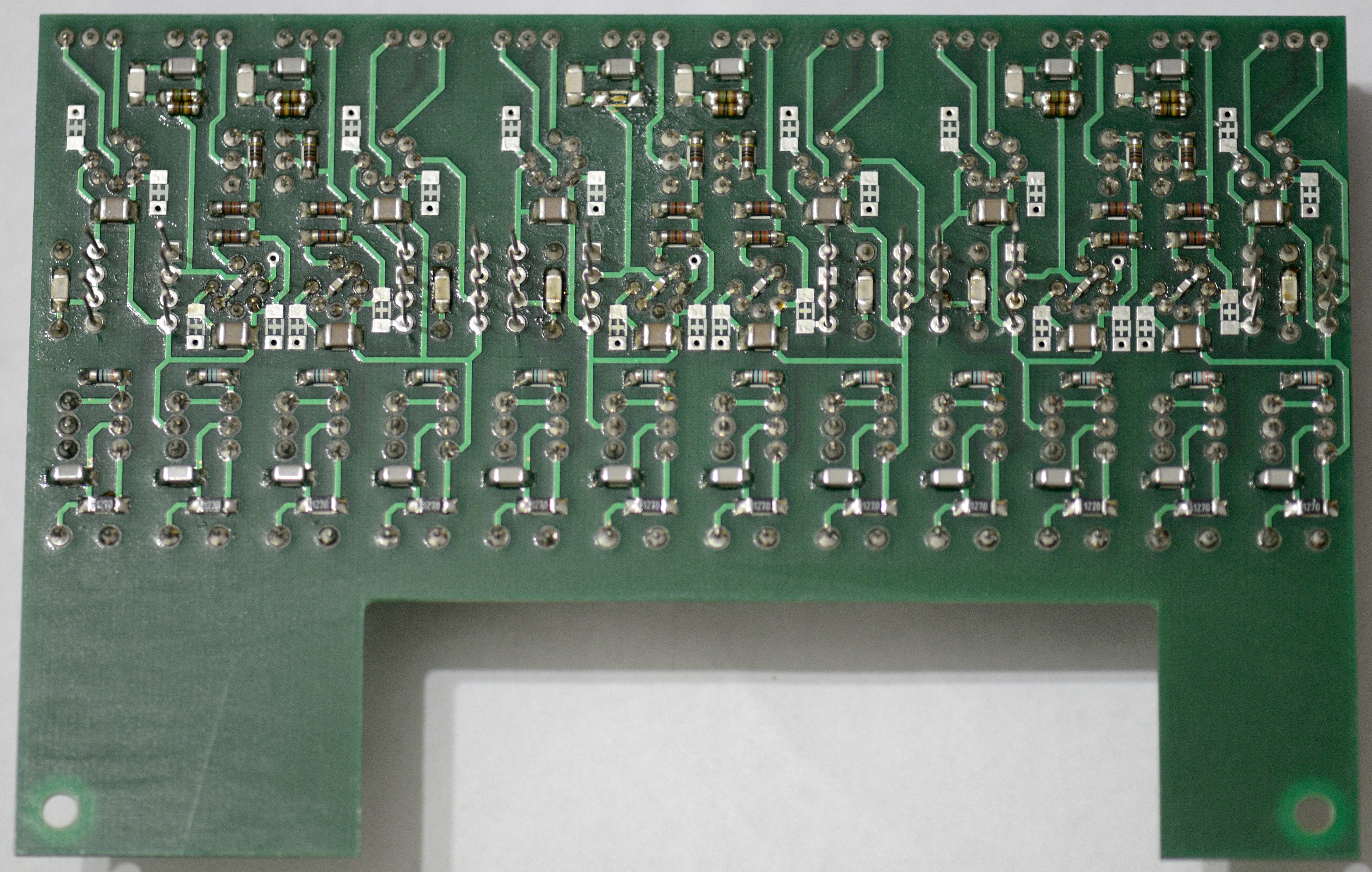

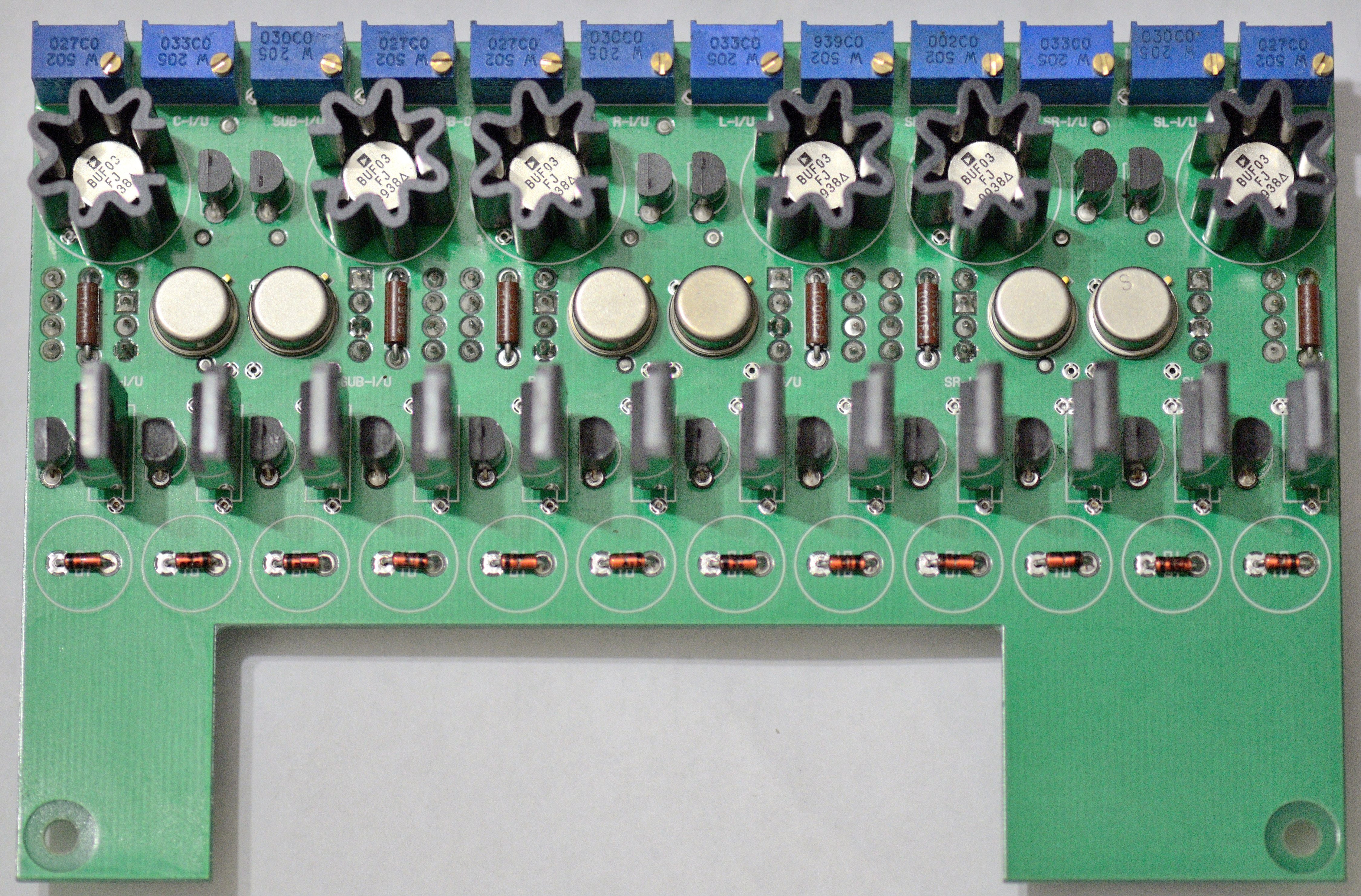

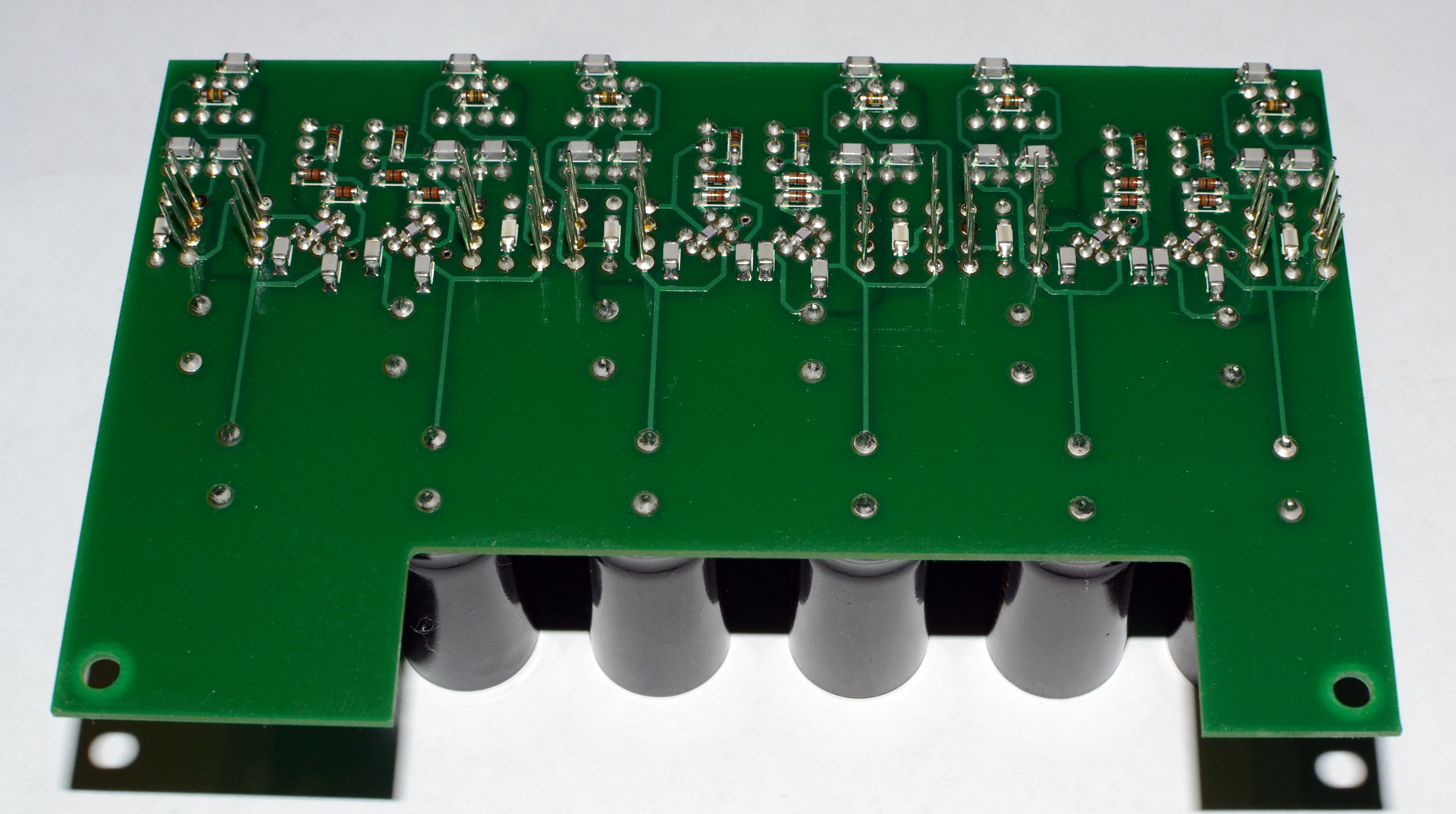

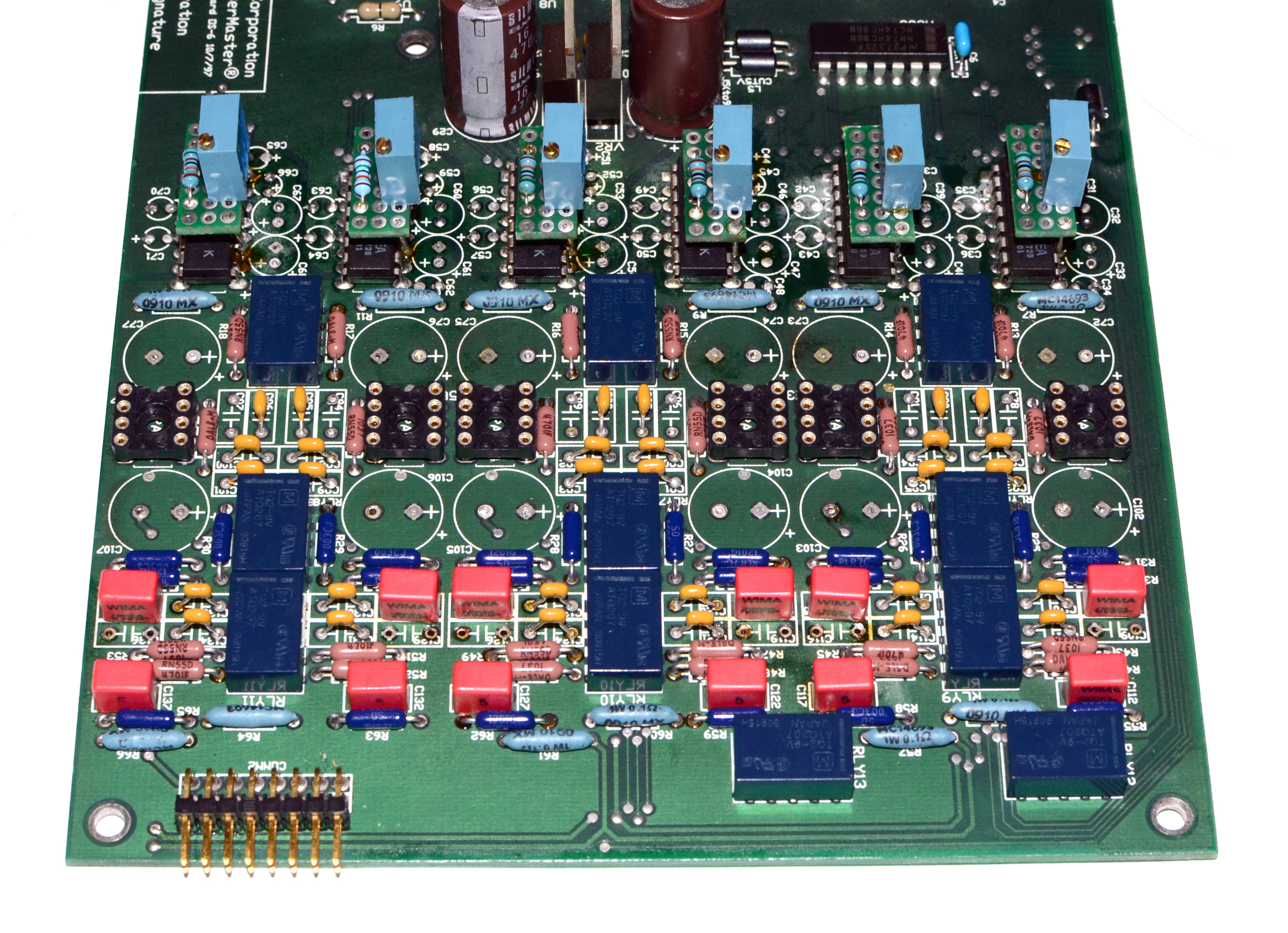

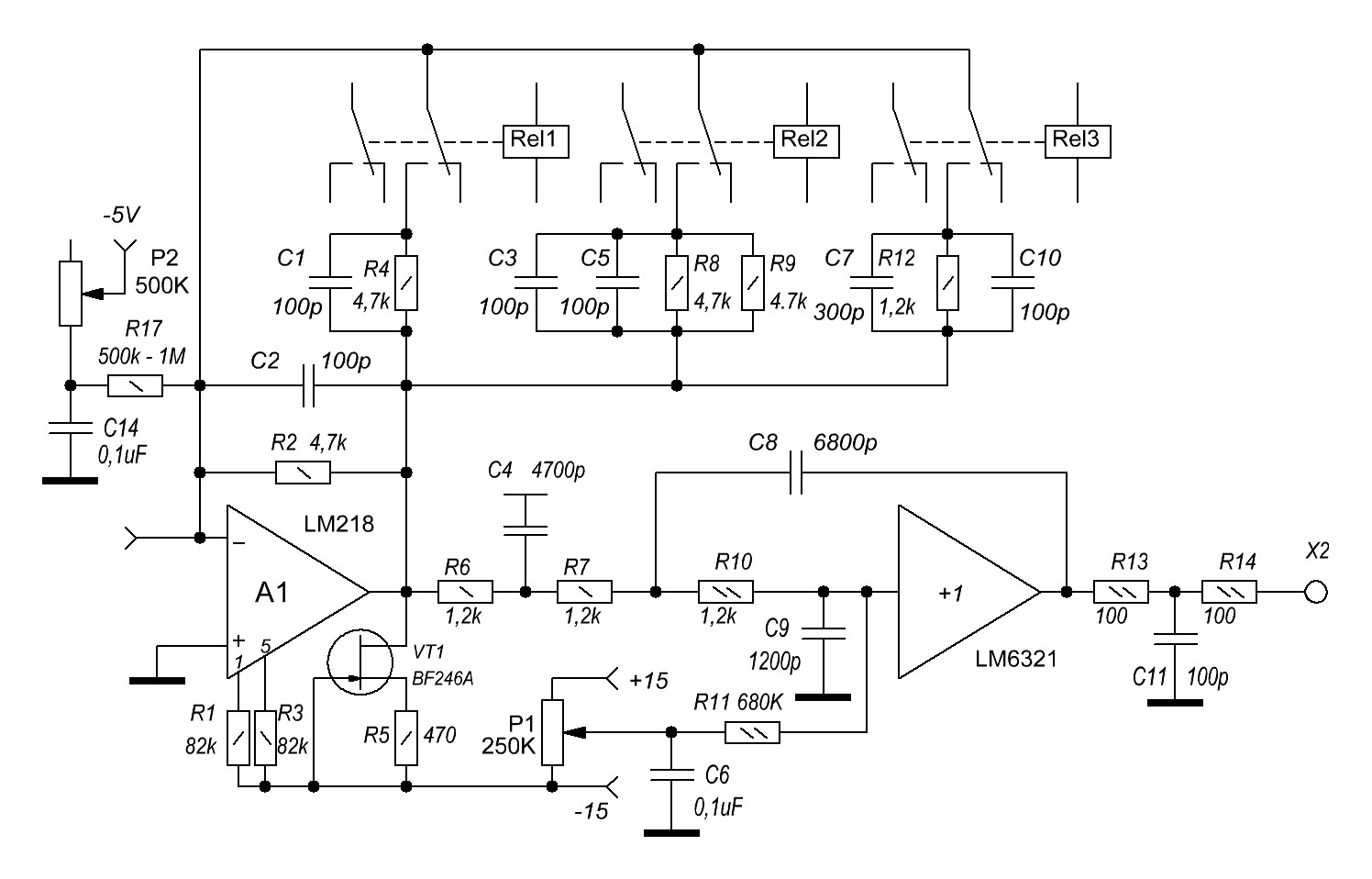

Потом стал думать что можно сделать с аналоговой частью после цапа. было разработано и изготовлено еще 2 варианта плат для апгрейда. Первый вариант:

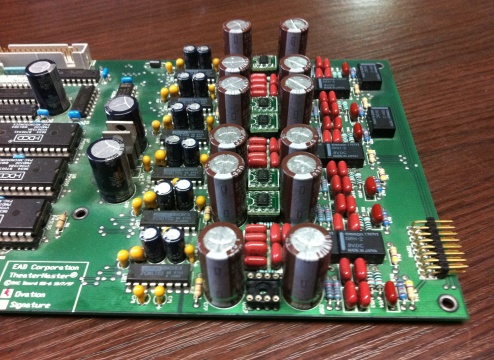

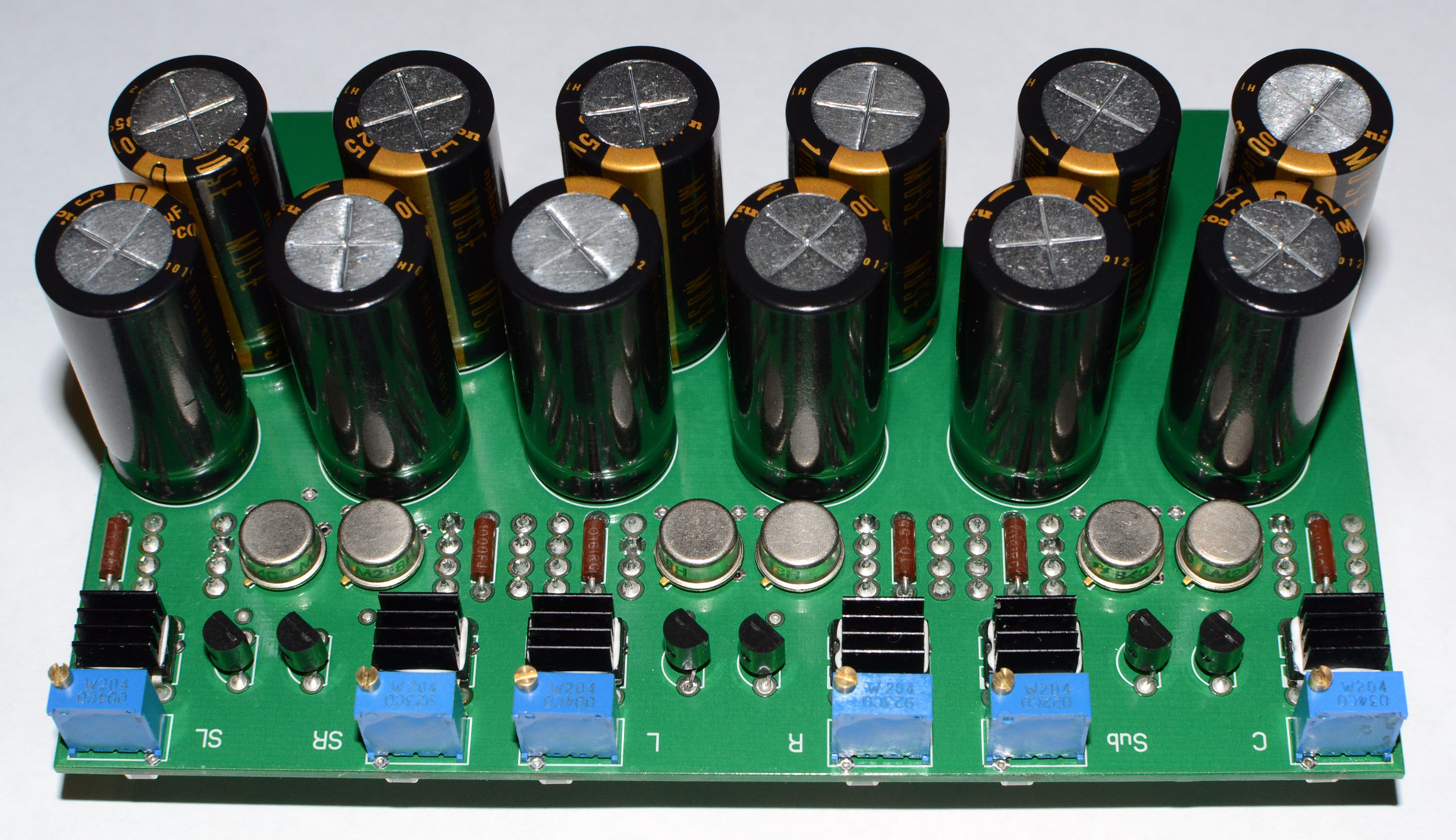

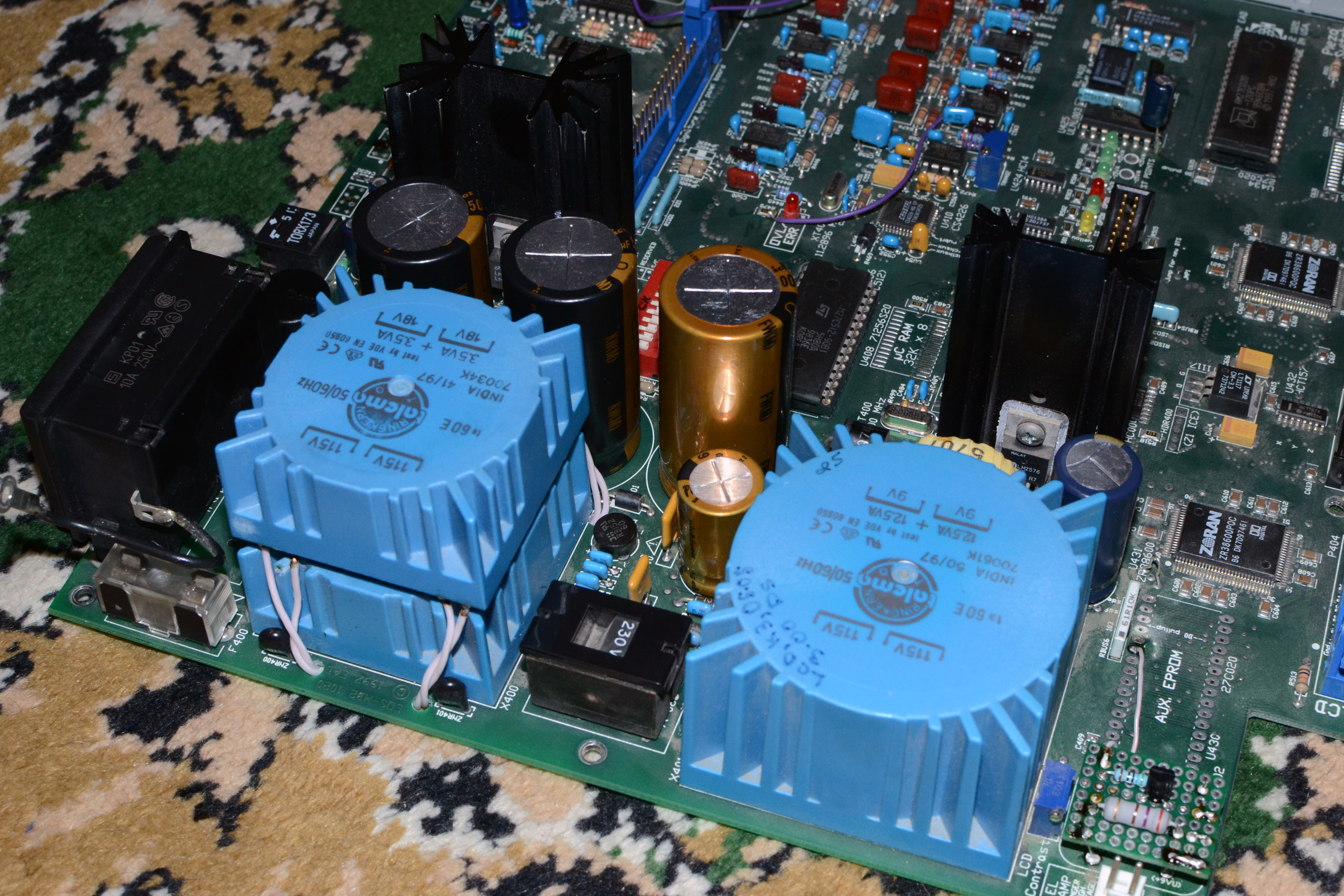

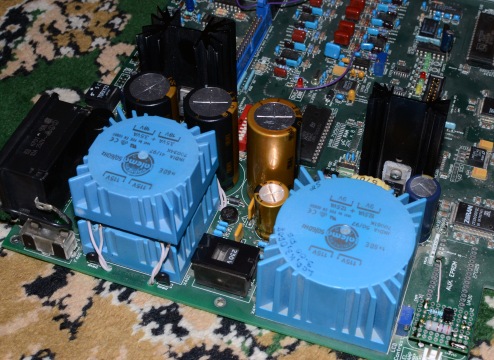

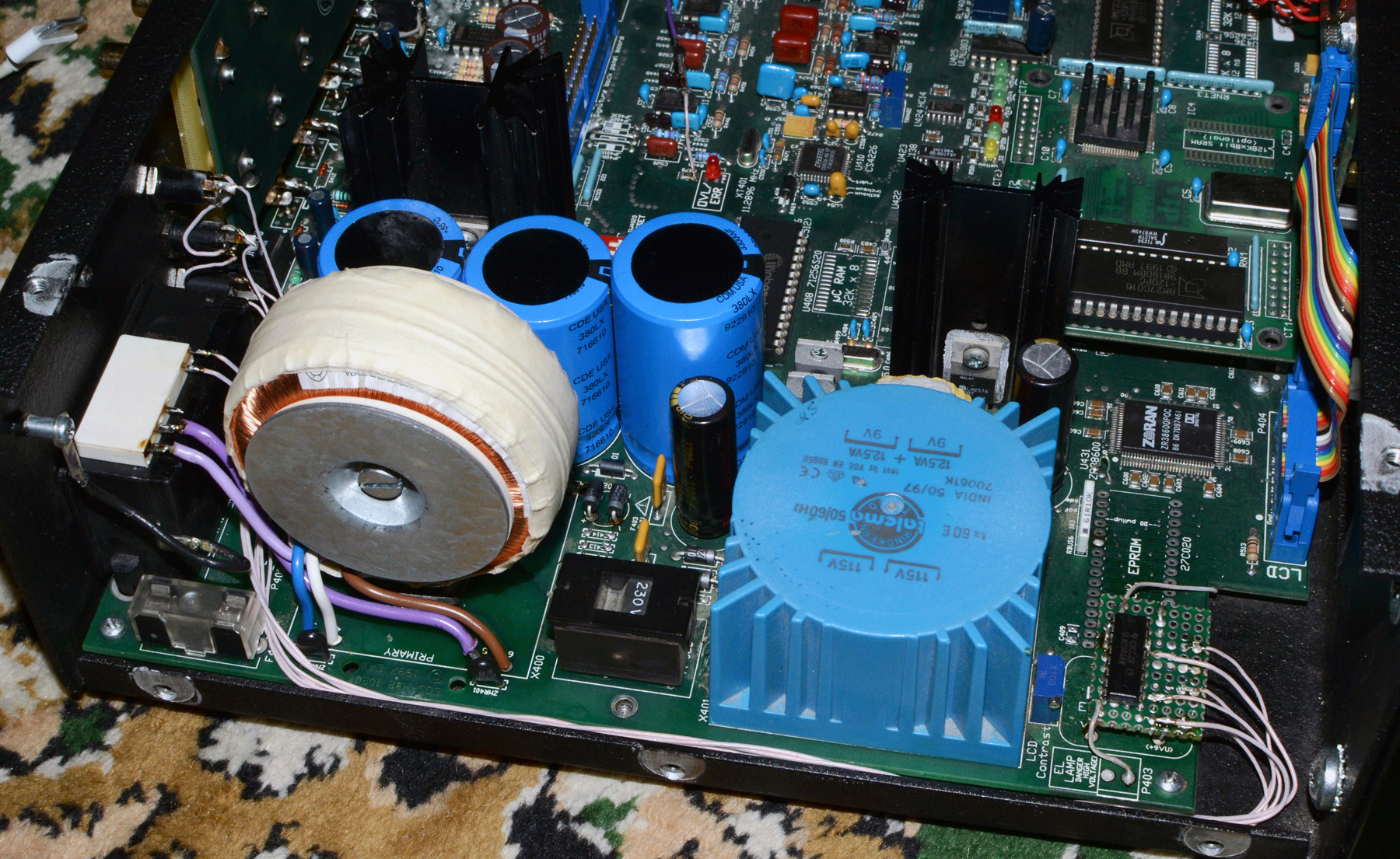

Транс стоял на аналог отдельный. На 170мА. Потребление было около 70мА. после переделки пришлось добавить второй такой же, так как потребление возрасло в несколько раз до 200mA. Были добавлены 3 триггерных выхода для управления 2 усилителями и 1 сабвуфером. Штатно был только 1.

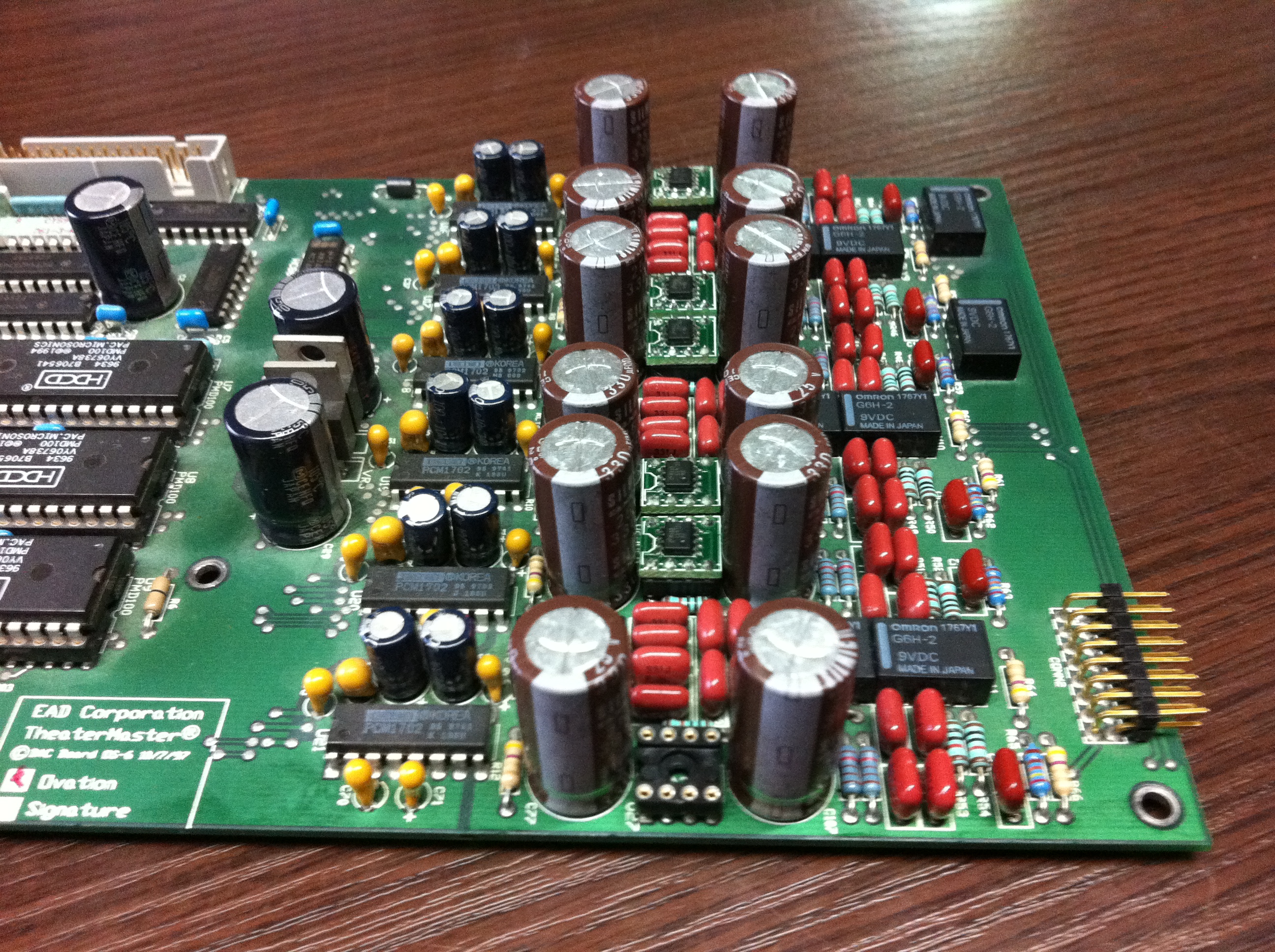

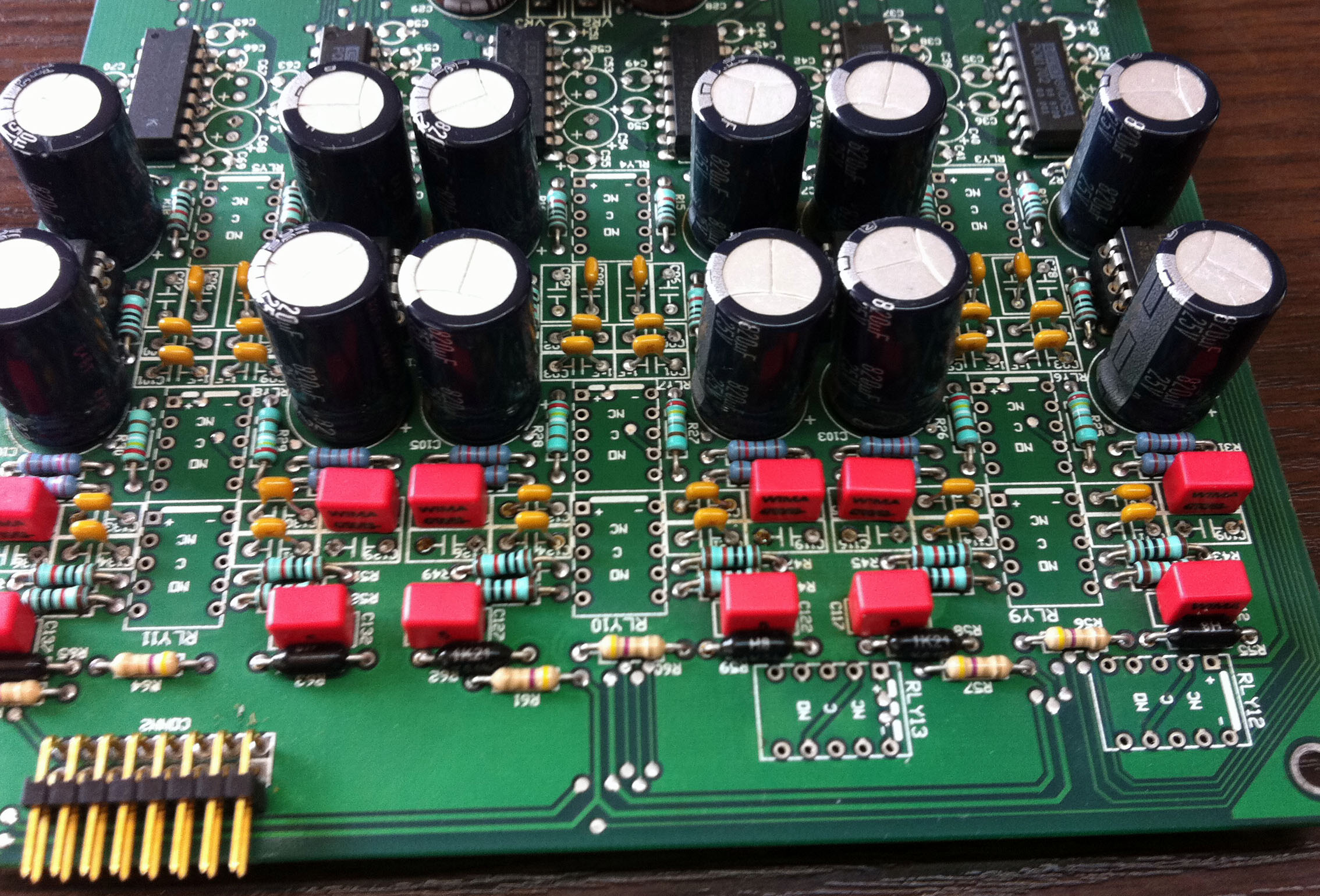

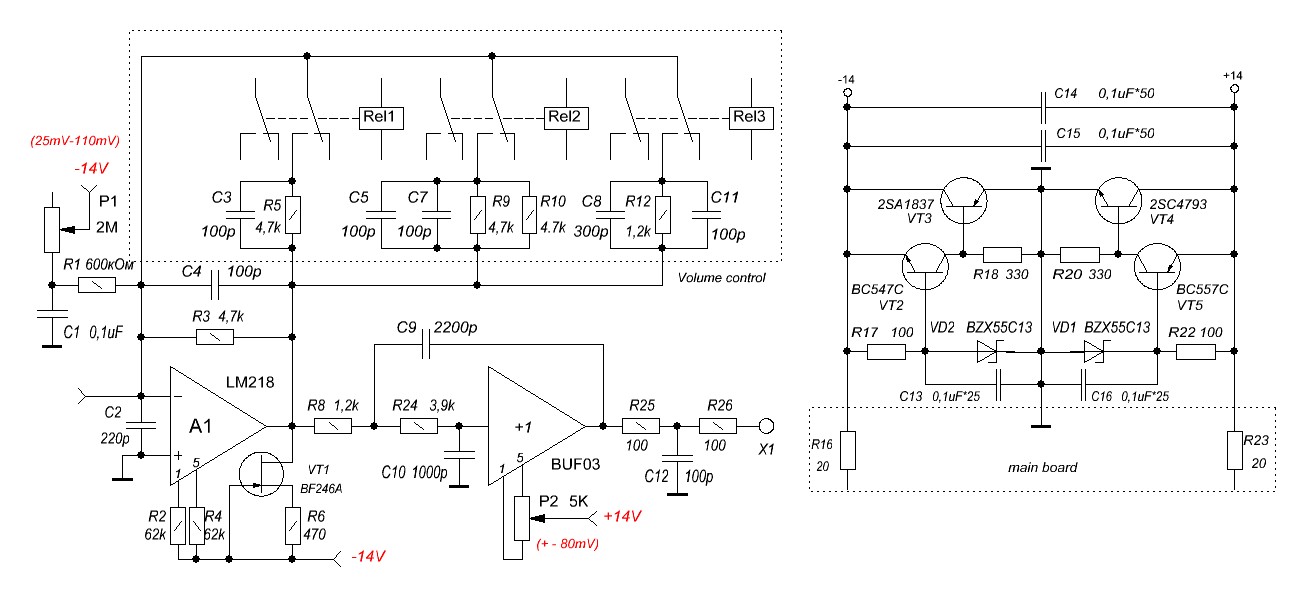

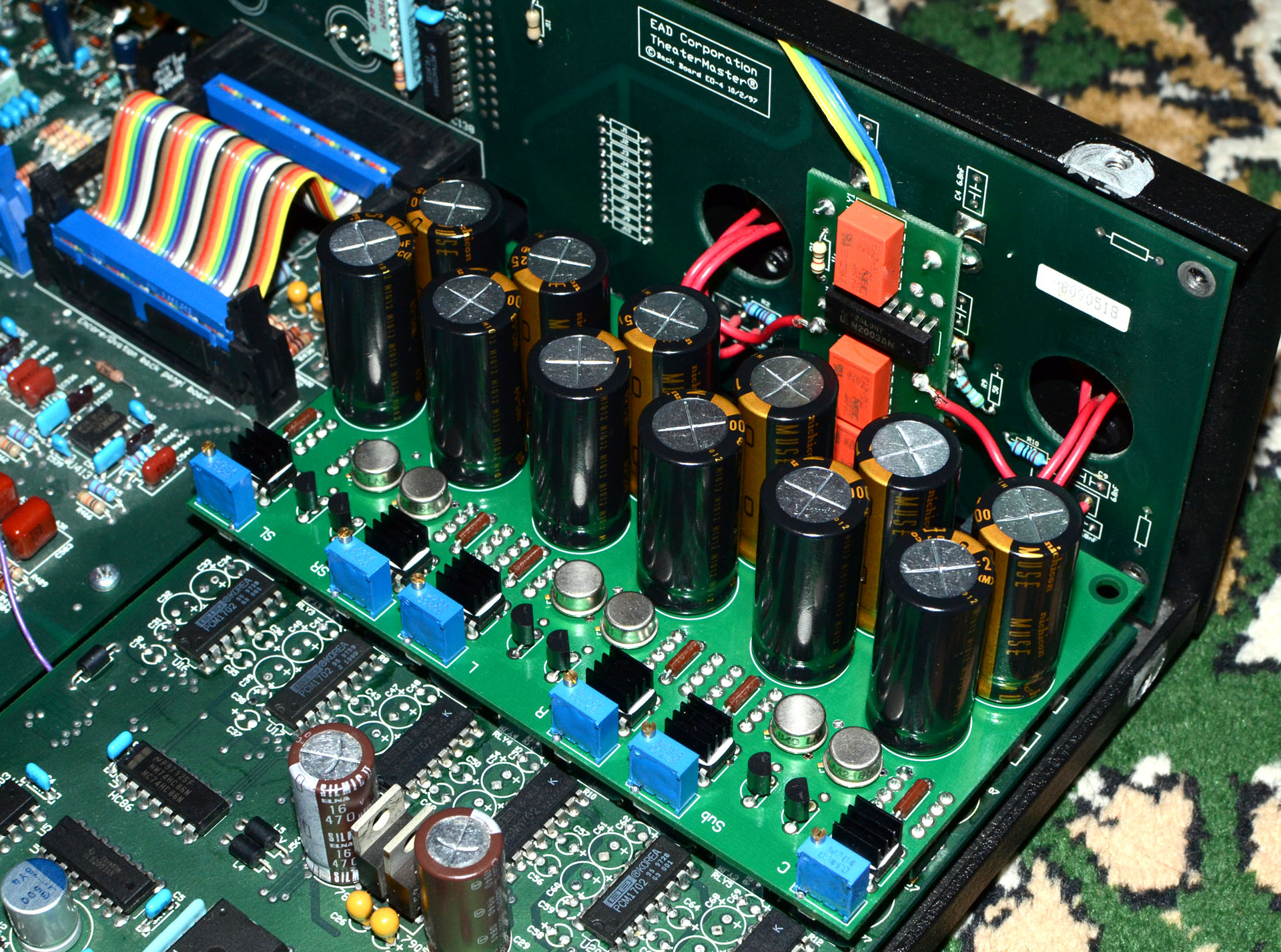

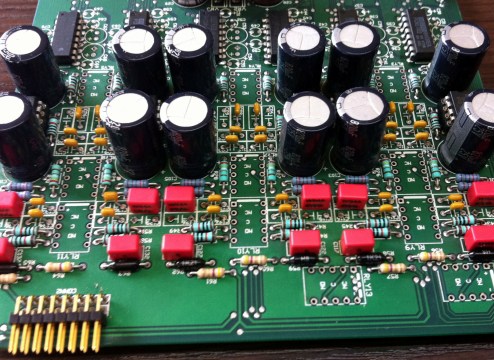

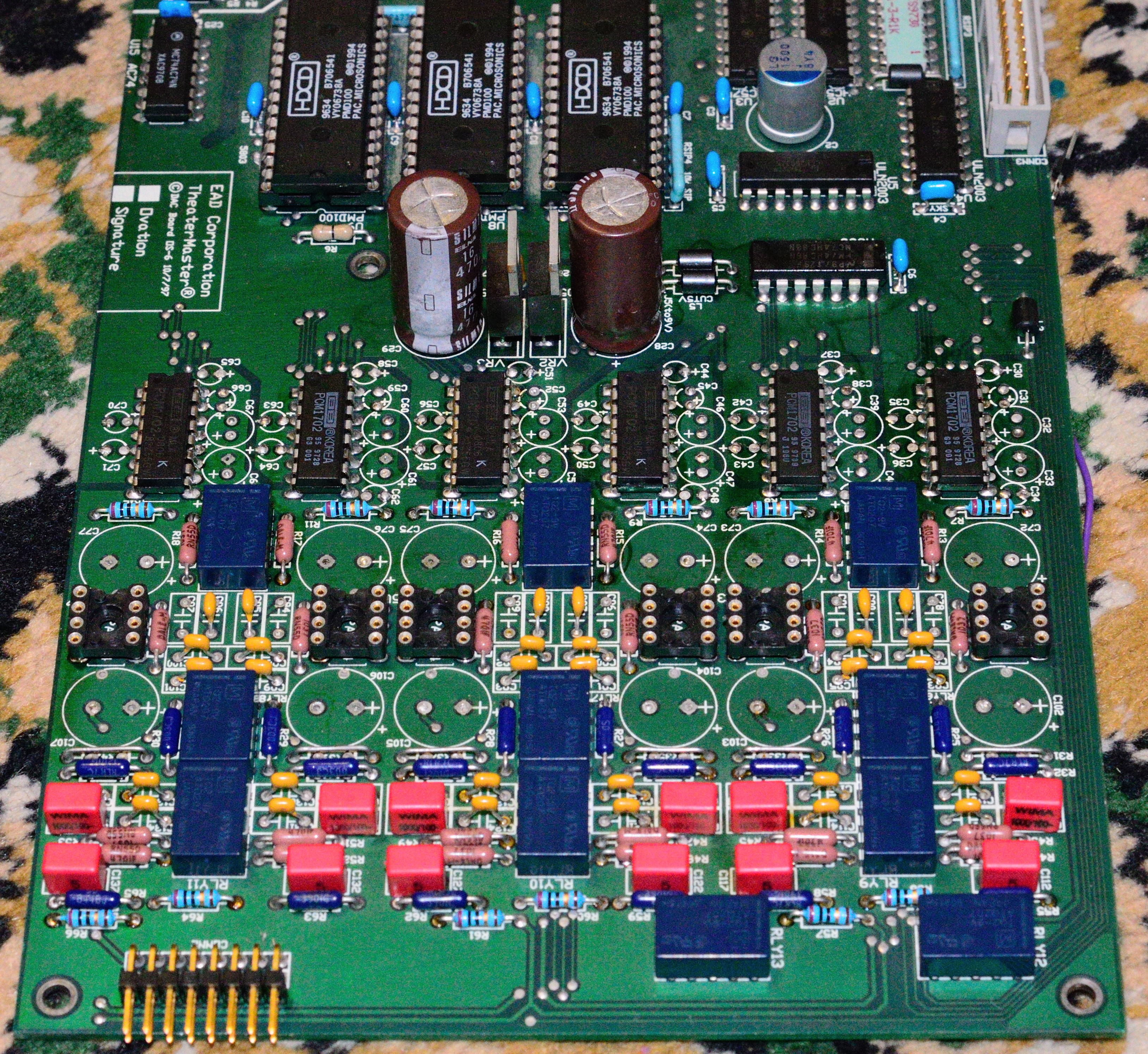

Далее было решено по мотивам этой темы изготовить второй вариант, так как послушав первый, друг решил еще раз проапгрейдить свой. повторять то же самое не интересно. Этот вариант вышел довольно дорогим. Но бескомпромиссным. Транс опять пришлось менять. Потребление возрасло до 400мА. Транс с двукратным запасом стоит.


Добавил функцию отключения питания аналоговой части когда аппарат находится в дежурном режиме. А то по умолчанию аналог все время включен, американец же, а 12 параллельных стаба греются не слабо. В штатном варианте opa2134 ничего не потребляли почти. Поставил реле 1 дополнительно. Теперь при отключении аппарата с пульта отключается полностью весь аналоговый тракт включая трансформатор. По ходу дела обновил все конденсаторы. Заменил цапы. вместо 1702 установил 1702К на 3 канала.

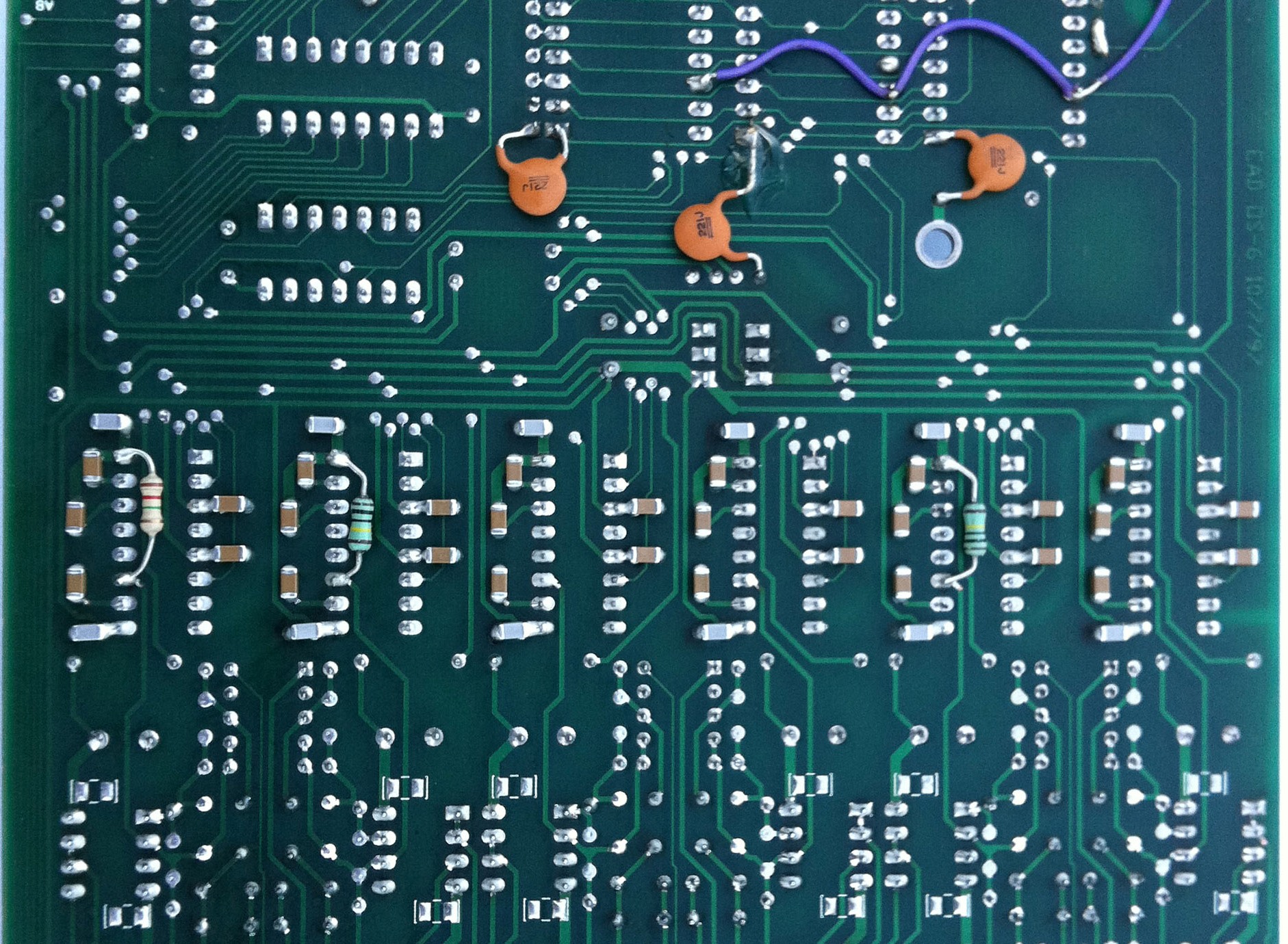

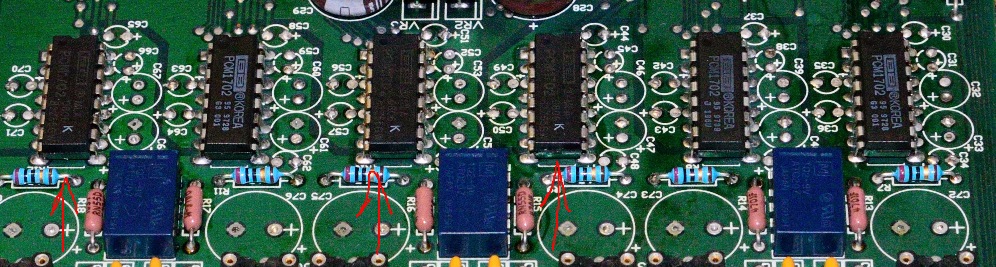

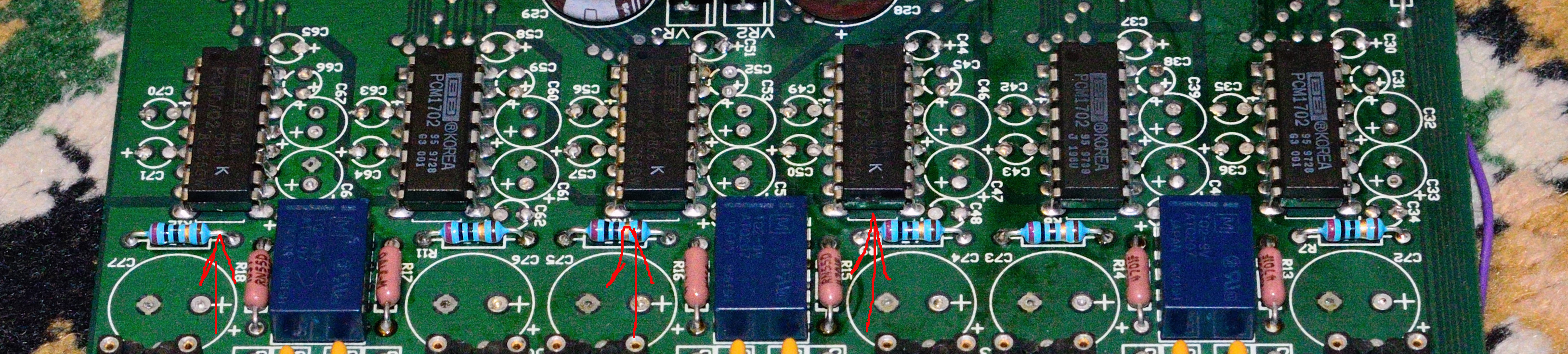

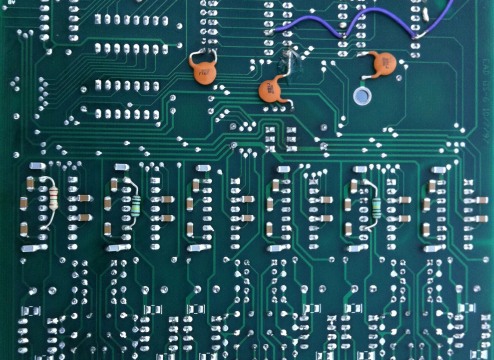

Заменены конденсаторы в обвязке мсх цапа. стояли танталы. поставил керамику на 47мкф и 0,1мкф На spdif входе поставил трансик развязывающий. Заменил все реле в системе регулировки громкости на новые. Да и заодно все обновил. периодически со старыми возникали щелчки. Выяснил что реле переодически некоторые не срабатывали вовремя. Разобрал один. Выявил износ контактных площадок и магнитиков. Всего было заменены абсолютно все реле, в этом аппарате их 25шт. Заменил диоды в питании.


В итоге получился просто замечательный звук для музыки и кино. купить такое в магазине не купишь. Доволен на все 100%. Сколько было потрачено денег точно не известно. но наверно около 1000$.

Автор: Шейхов Тимур
